Beschreibung

Zum Schutz der Solaranlage vor nistenden Vögeln.

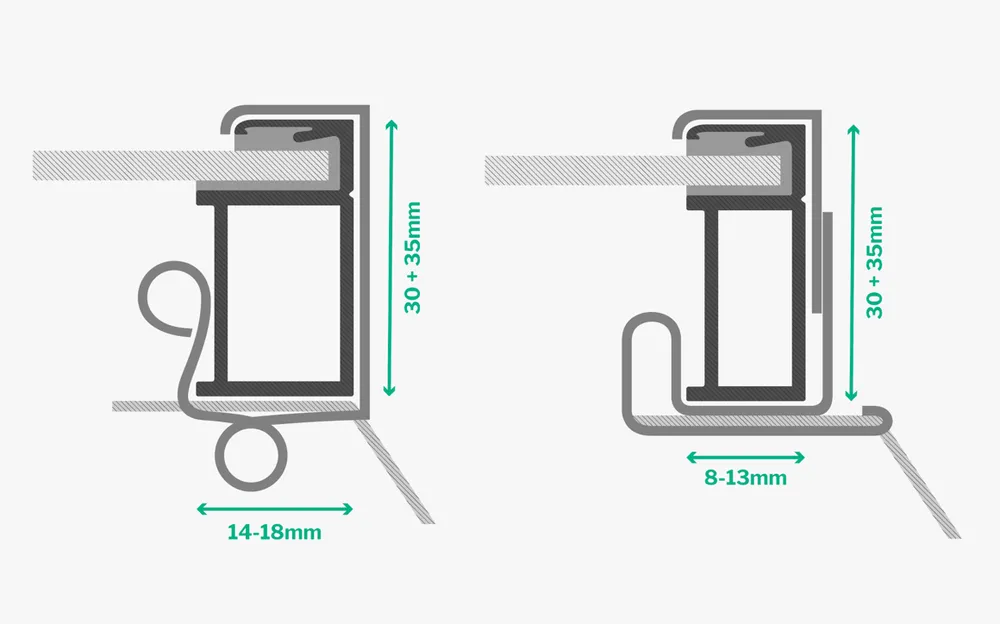

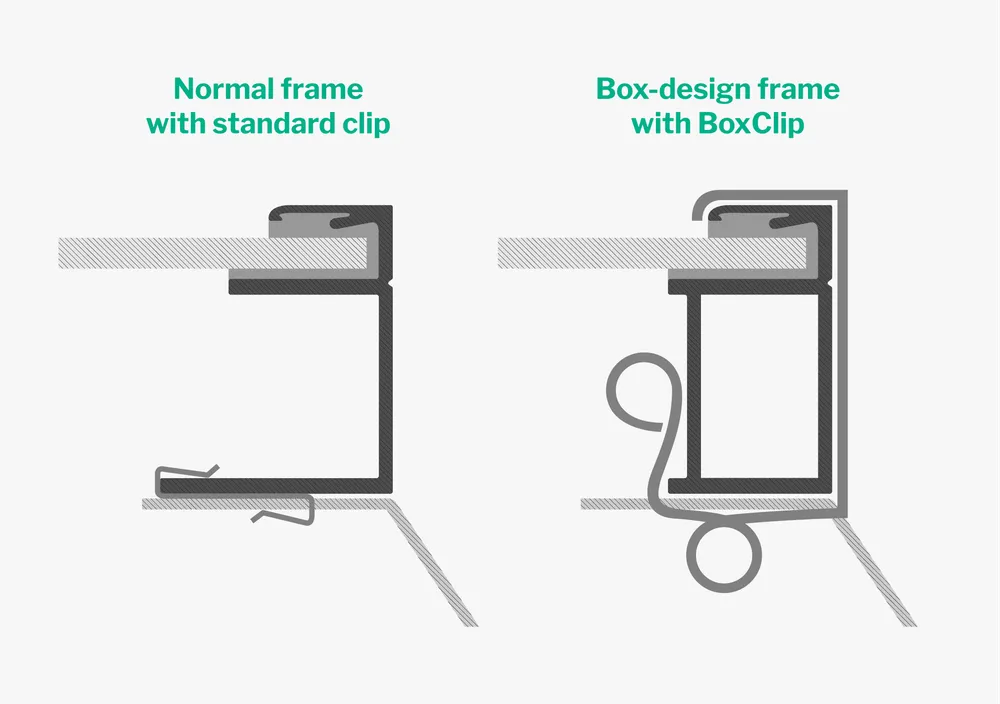

Geeignet sind Modulrahmen, die ein inneres flaches Profil mit Rahmenstärken von 1,2 – 2mm haben, woran die BirdBlocker-Streifen mit den Edelstahl-Befestigungsclips einfach und stabil montiert werden.

Abgabe nur im Paket je 60 Stück (Preis pro VPE) = 30 laufende Meter

In unterschiedlichen Längen:

Einzellänge 500 mm, Nadellänge 85 mm, schwarz, UV-stabilisiert. incl. 240 Clips vormontiert mit 4 Clips je Streifen + 50 Clips extra zur einfachen Montage.
Einzellänge 500 mm, Nadellänge 125 mm, schwarz, UV-stabilisiert. incl. 240 Clips vormontiert mit 4 Clips je Streifen + 50 Clips extra zur einfachen Montage.
Einzellänge 500 mm, Nadellänge 200 mm, schwarz, UV-stabilisiert. incl. 240 Clips vormontiert mit 4 Clips je Streifen + 50 Clips extra zur einfachen Montage.
