Name: Performance Dachhaken (30x6 | 3fach verstellbar | verstärkt (Edelstahl 1.4301)
SKU: 153
Availability: InStock

Beschreibung

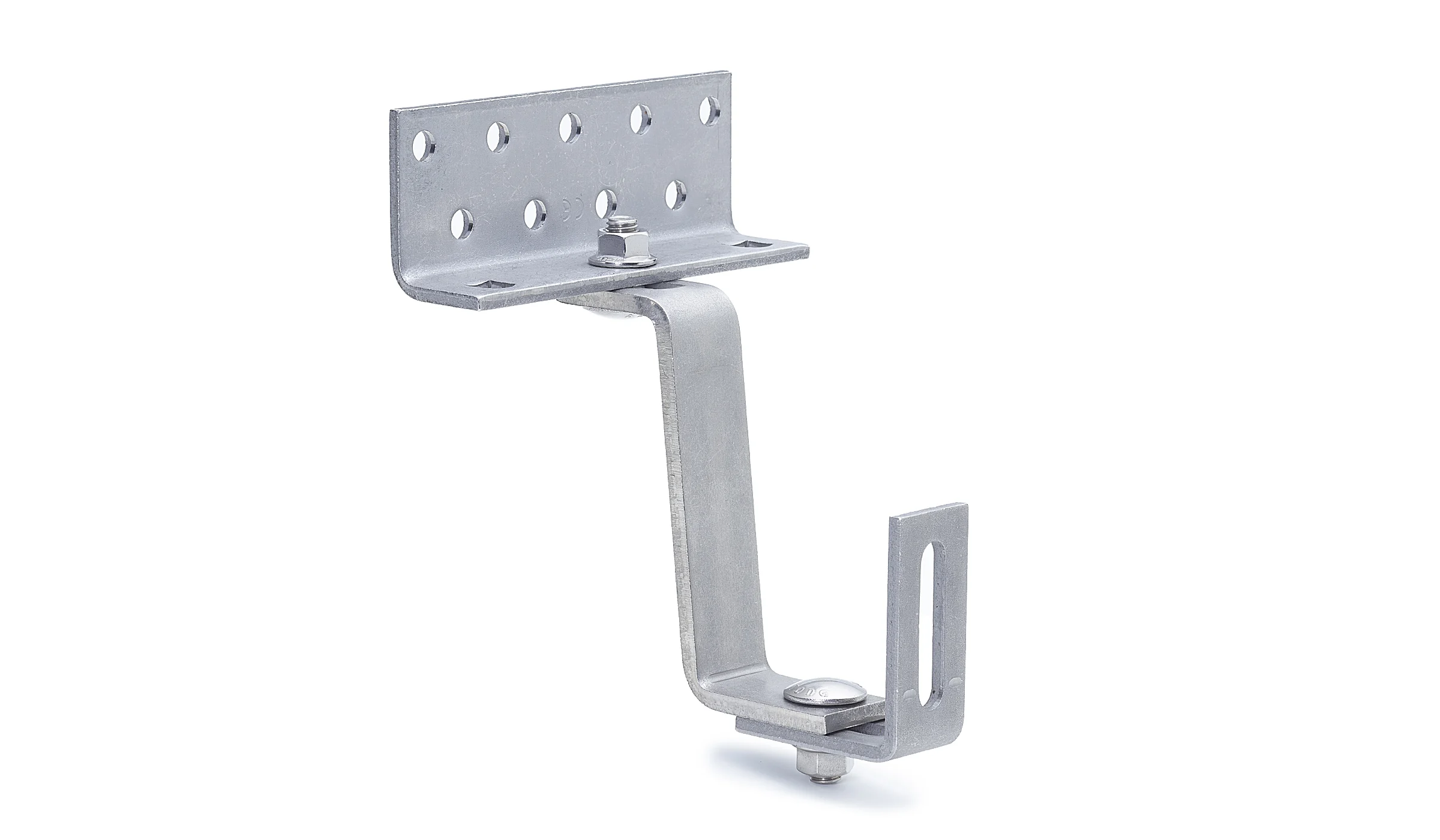

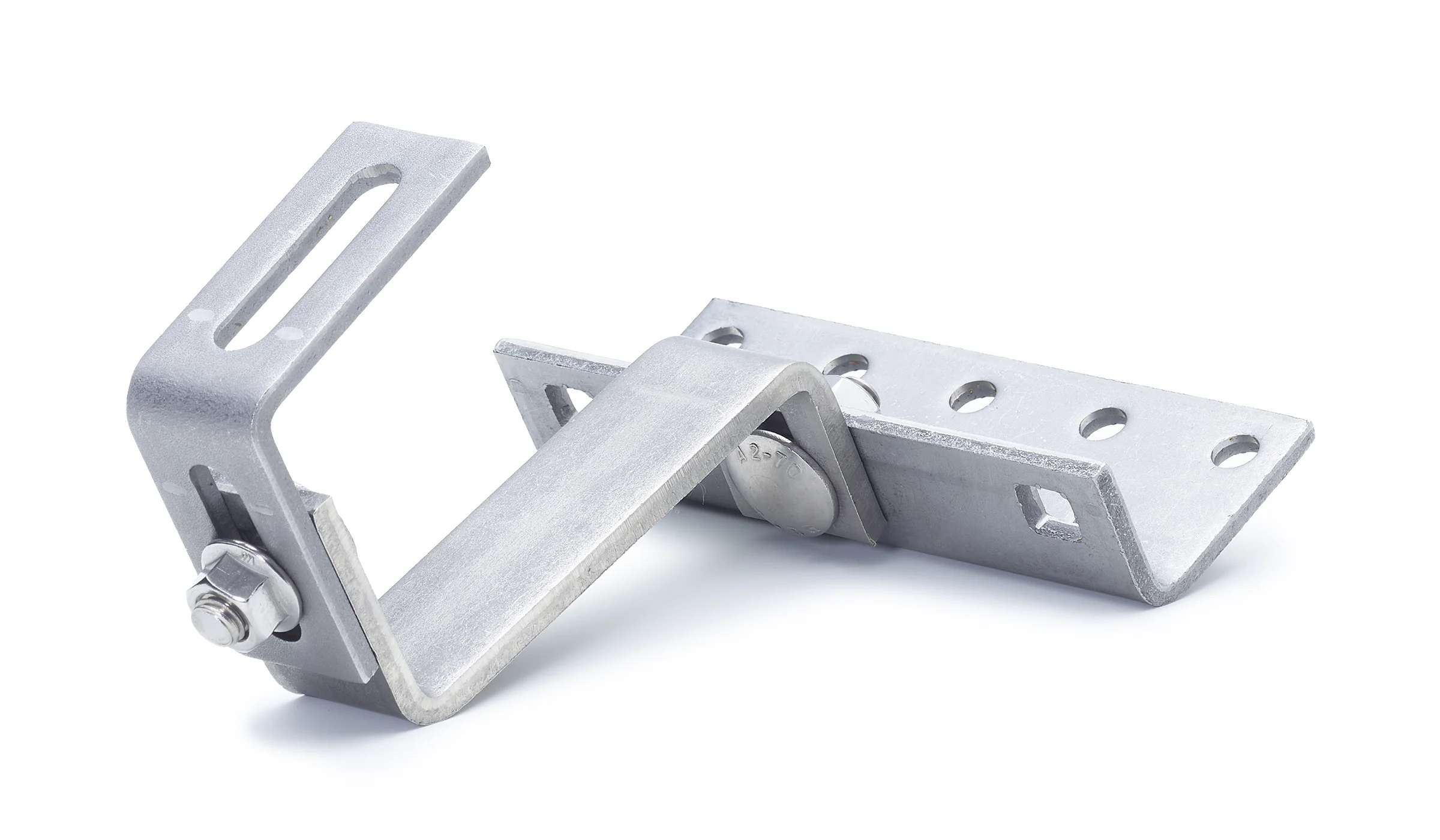

Dieser Dachhaken ist an drei Punkten verstellbar und zeichnet sich besonderes durch seinen verstärkten Bügel (30×6 mm) aus.

Verstellmöglichkeiten:

Seitliche Verstellmöglichkeit durch drei Positionen an der Grundplatte
Höhe des Bügels einstellbar im Bereich von ~ 40-50 mm, für eine passende Höhe bei einer 32 mm-Lattung plus Stärke des Ziegels
Weitere Verstellmöglichkeit am Ende des Winkels bei der Verschraubung des Montageprofils, dadurch lassen sich kleine Unebenheiten der Dächer ausgleichen

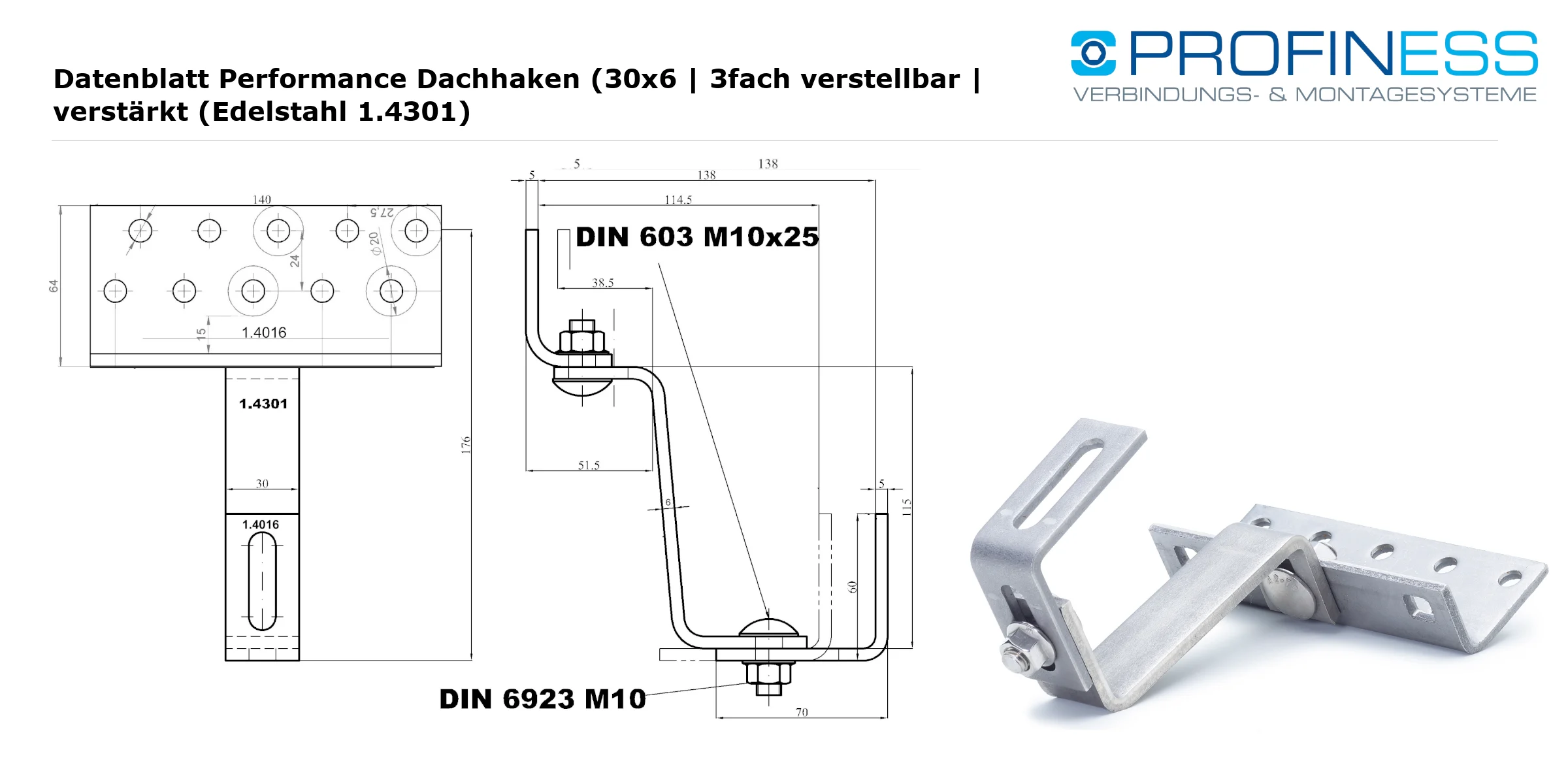

Montagesystem	Profiness Performance-Serie
Grundplatte	140x56x5mm
Bügelstärke	30×6 mm
Bügelhöhe	40 – 50 mm
Bügellänge	ca. 11 cm
Werkstoff	Haken Edelstahl 1.4301 \| Grundplatte Edelstahl 1.4016
Mindestabnahmemenge	1 Stück
Verpackungseinheit	20 Stück / Karton
Gewicht	0,81 kg / Stück

Wir planen für Sie!

Haben Sie Fragen zu Ihrem Projekt oder dürfen wir Sie bei der Planung unterstützen?

Wir erstellen Ihnen gerne einen Projektplan für Ihre Unterkonstruktion inkl. Statiknachweis und passgenauem Angebot. Natürlich kostenfrei und völlig unverbindlich.
