Beschreibung

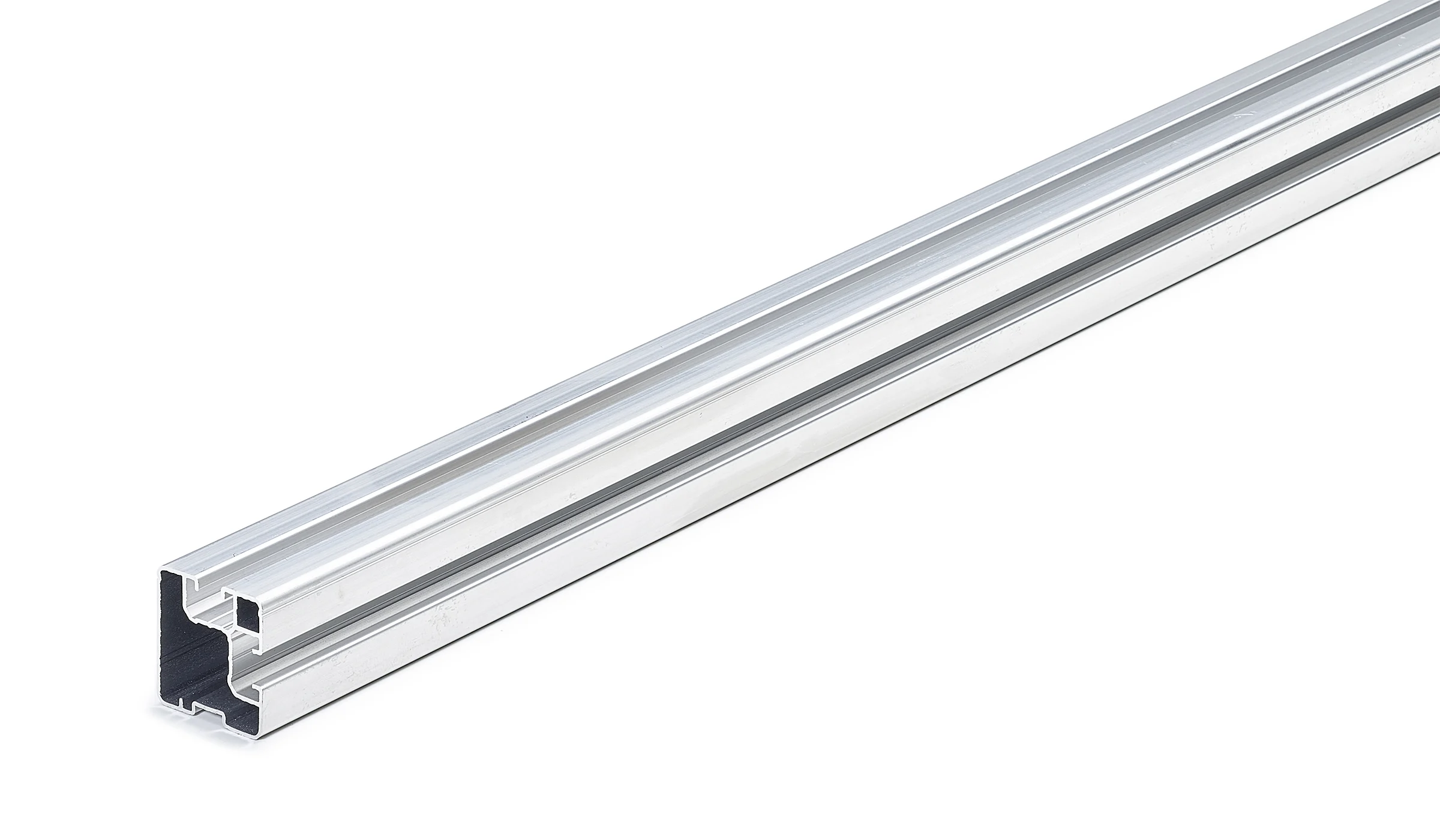

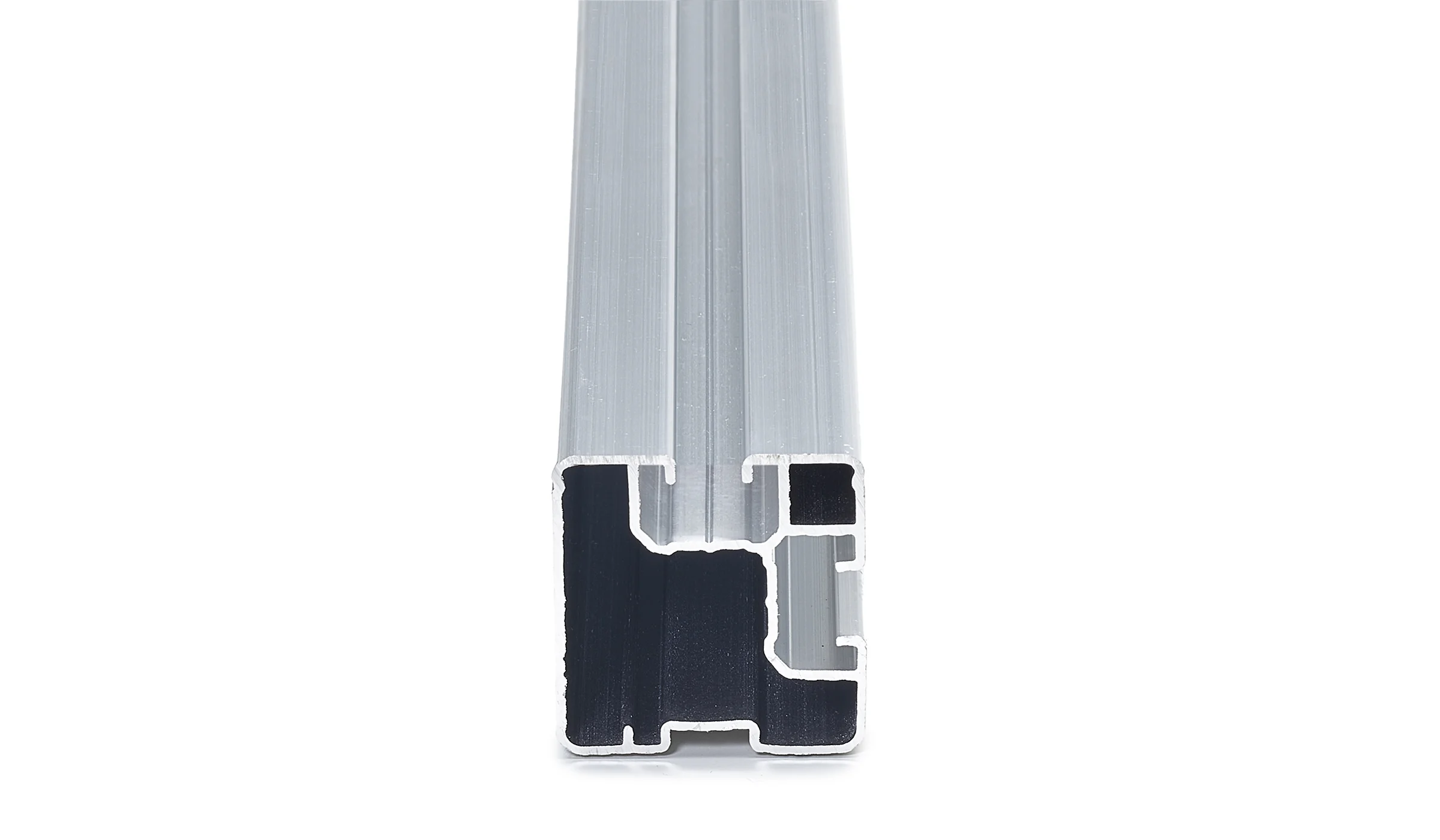

Unsere Profiness1O (40×40 mm) Schienen mit seitlicher Anbringung, kann als untere Trägerschienen bei einem Kreuzverbund mit Kreuzverbundwinkel verwendet werden.

Montageprofil, Aluminium (blank), Spannweite bis zu 2,40 m (abhängig von der Schnee- und Windlastzone, Geländekategorie, Neigungswinkel des Dachs etc.).

Anbindung am oberen Kanal mit Nutenstein in M8er-Gewinde. Der Nutenstein kann an jeder Stelle eingeschwenkt werden zur Befestigung der Modulklemmen via Inbusschraube. Alternativ kann auch unser Schnellbausystem mit Profiness-Klickklemmen verwendet werden.

Die Anbindung am seitliche Kanal erfolgt ebenfalls mit einer M8er-Verschraubung und Nutenstein.

Wunschlängen | Profilschnitt
Wir können Ihnen aus unseren Lagerlängen auch ihre Wunschlängen schneiden. Wählen Sie dafür die Anzahl der vollen Profillängen aus, die Sie für Ihre Wunschlänge benötigen sowie die Anzahl der benötigten Schnitte mit dem Artikel „Wunschlänge Profile – Schnittkosten„.
Alle weiteren Informationen, sowie Schnittkosten finden sie auf der Artikelseite „Wunschlänge Profile – Schnittkosten„.
