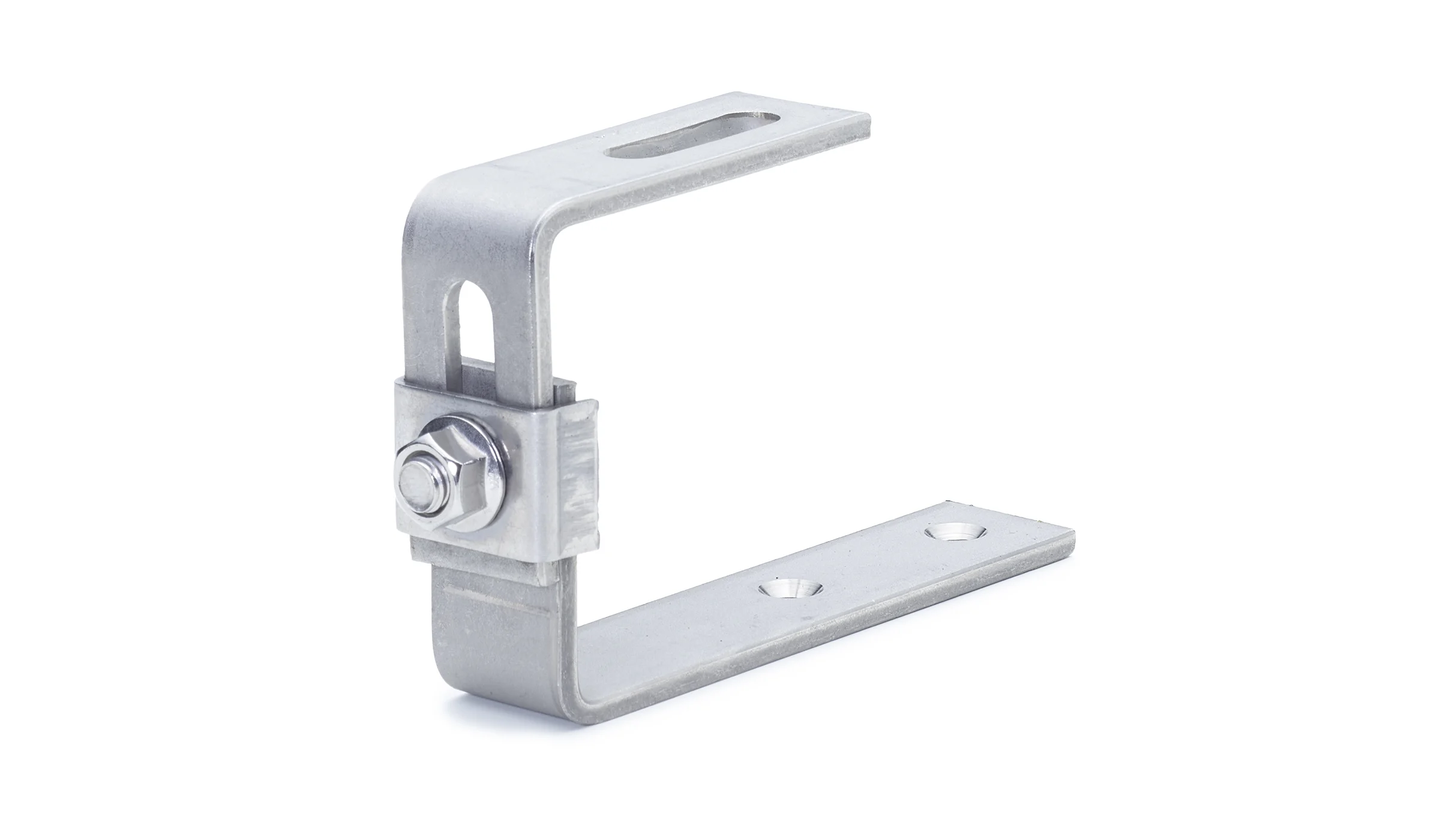

Name: Basic Schindel-Dachhaken (Senklöcher | verstellbar | Edelstahl 1.4301)
SKU: 9521-Schindel30x5KSV#T
Availability: InStock

Beschreibung

Verstellbare Dachhaken zur Montage auf Bitumen-Dächern bzw. Bitumenschindeln oder anderen Schindeln. Im Gegensatz zu der Montage mit Stockschrauben ist mit diesem Schinkel-Dachhaken ein statischer Nachweis möglich. Die Dachhaken müssen bauseitig in die Dachabdichtung eingebunden werden.

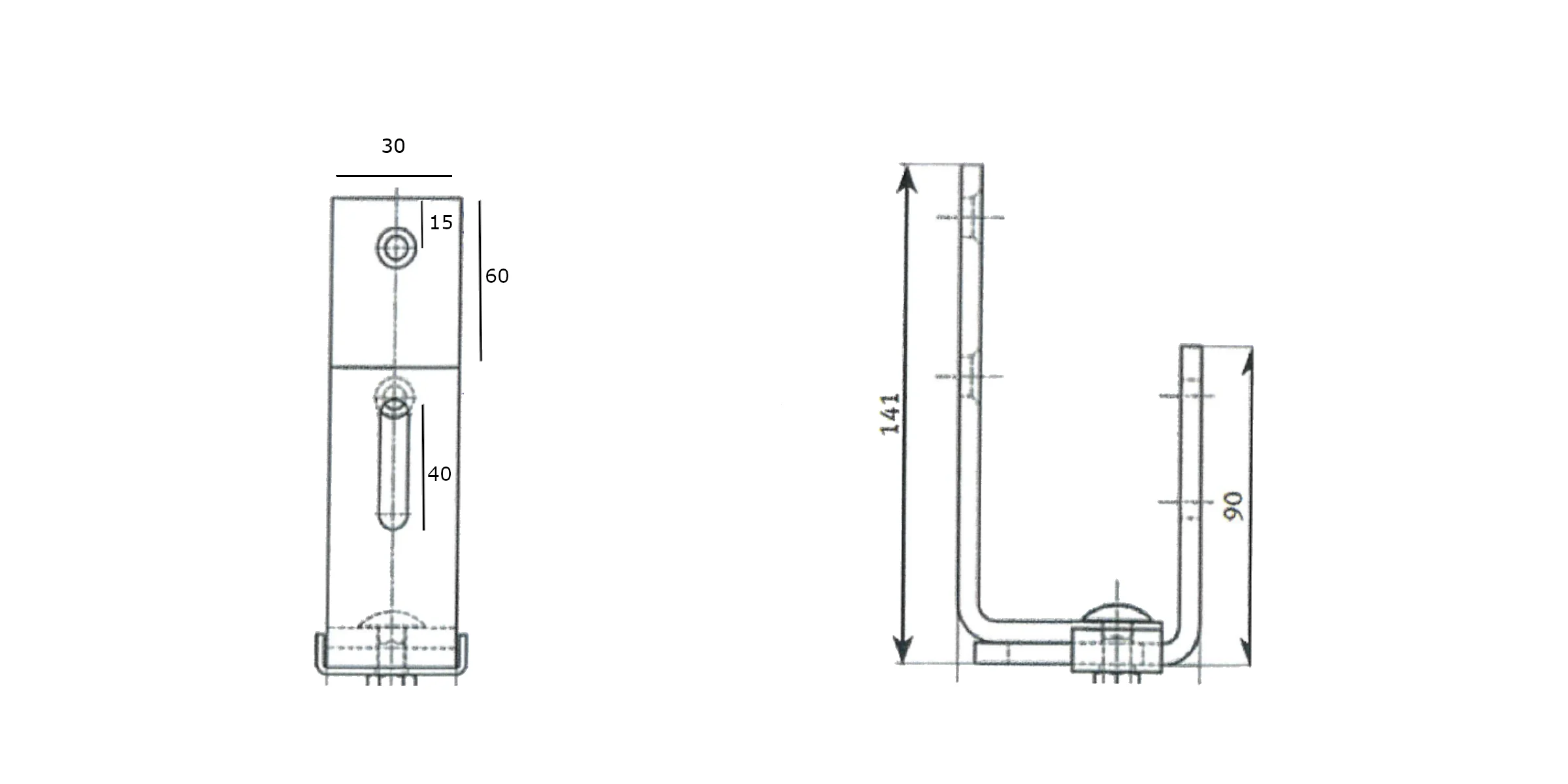

Montagesystem	Profiness Basic-Serie
Grundplatte	Senklöcher für 6 mm Senk-Holzschrauben
Bügelstärke	30×5 mm
Bügelhöhe	70-100 mm
Bügellänge	ca. 13,5 cm
Werkstoff	Edelstahl 1.4301
Mindestabnahmemenge	1 Stück
Verpackungseinheit	20 Stück / Karton
Gewicht	0,71 kg / Stück
