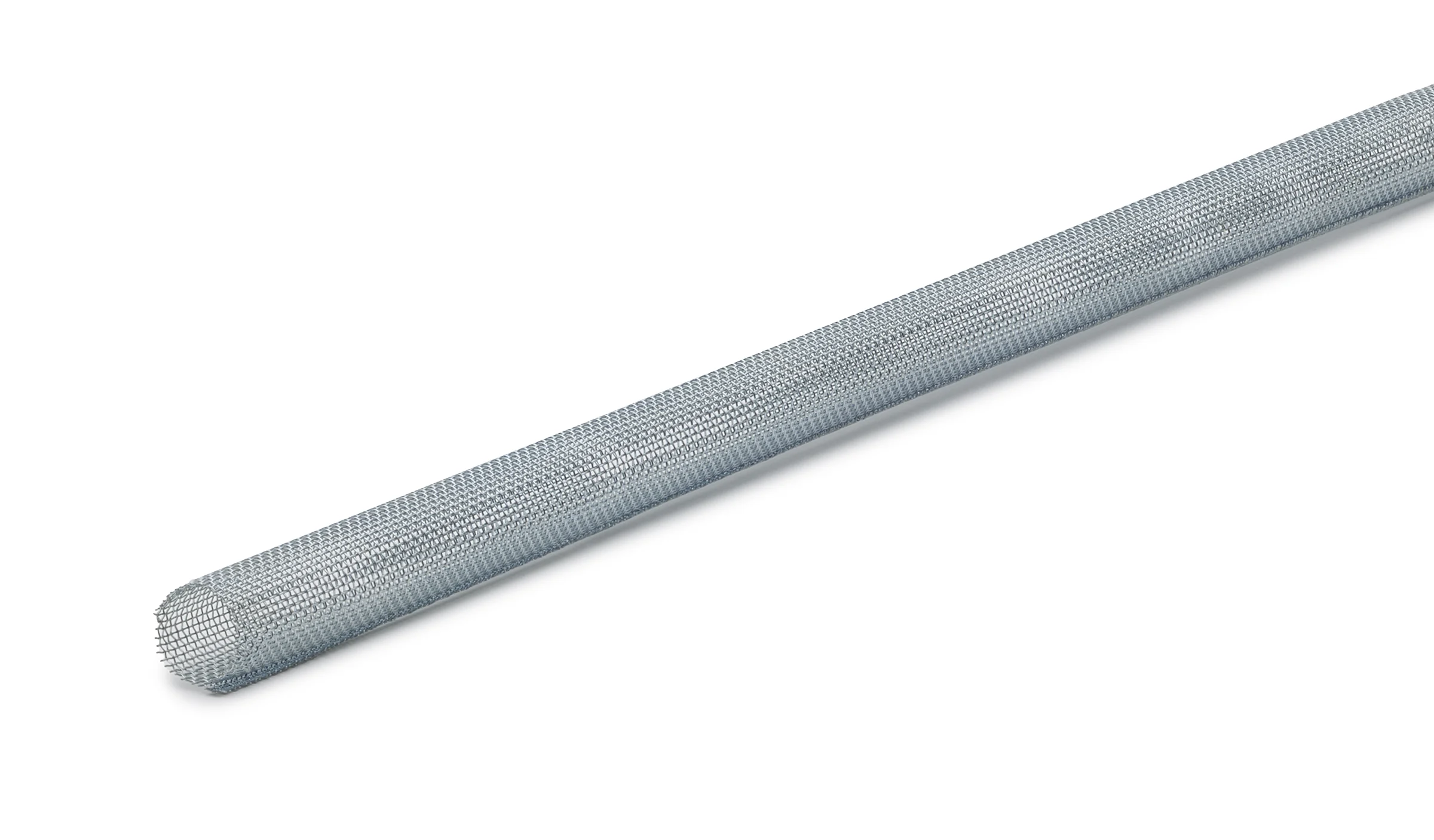

Name: Connect Basic | Siebhülse Metall
SKU: 9001-Siebhülse#T
Availability: InStock

Beschreibung
Zusätzliche Information
Bewertungen (0)

Beschreibung

Die Verwendung einer Siebhülse im Bohrloch ist immer dann sinnvoll, wenn es sich um ein offenporiges Mauerwerk handelt.
Die Siebhülse sorgt dafür, dass der Injektionsmörtel, der zur Verklebung der Gewindestange verwendet wird, an Ort und Stelle bleibt und nicht im Mauerwerk versickert.

Metall 20×1000 mm | kann nach Bedarf zugeschnitten werden
Geeignet für Gewindestangen M10 & M12, verwendbar zusammen mit Injektionsmörtel und 9001-4-12×310#T | VPE: 1 Stück
