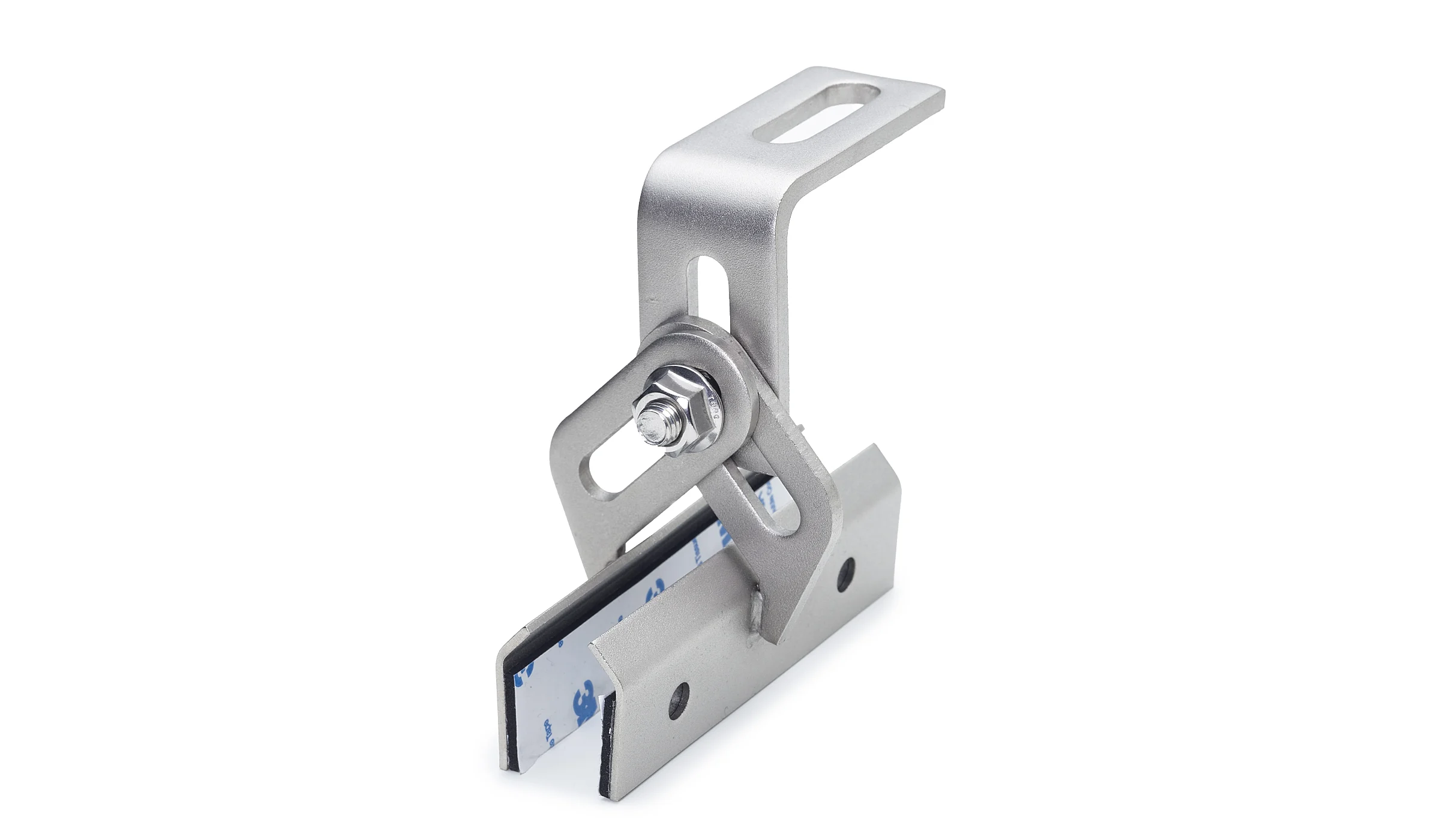

Name: Basic trapezoidal sheet metal shoe | adjustable
SKU: 9581-verstellbar#T
Availability: InStock

Description

Suitable for most trapezoidal sheets. The trapezoidal holder is screwed to the side of the bead with 4 self-tapping screws, depending on the sheet thickness. Adjustable for the most common metal sheets.

Good durability even under high wind loads.
