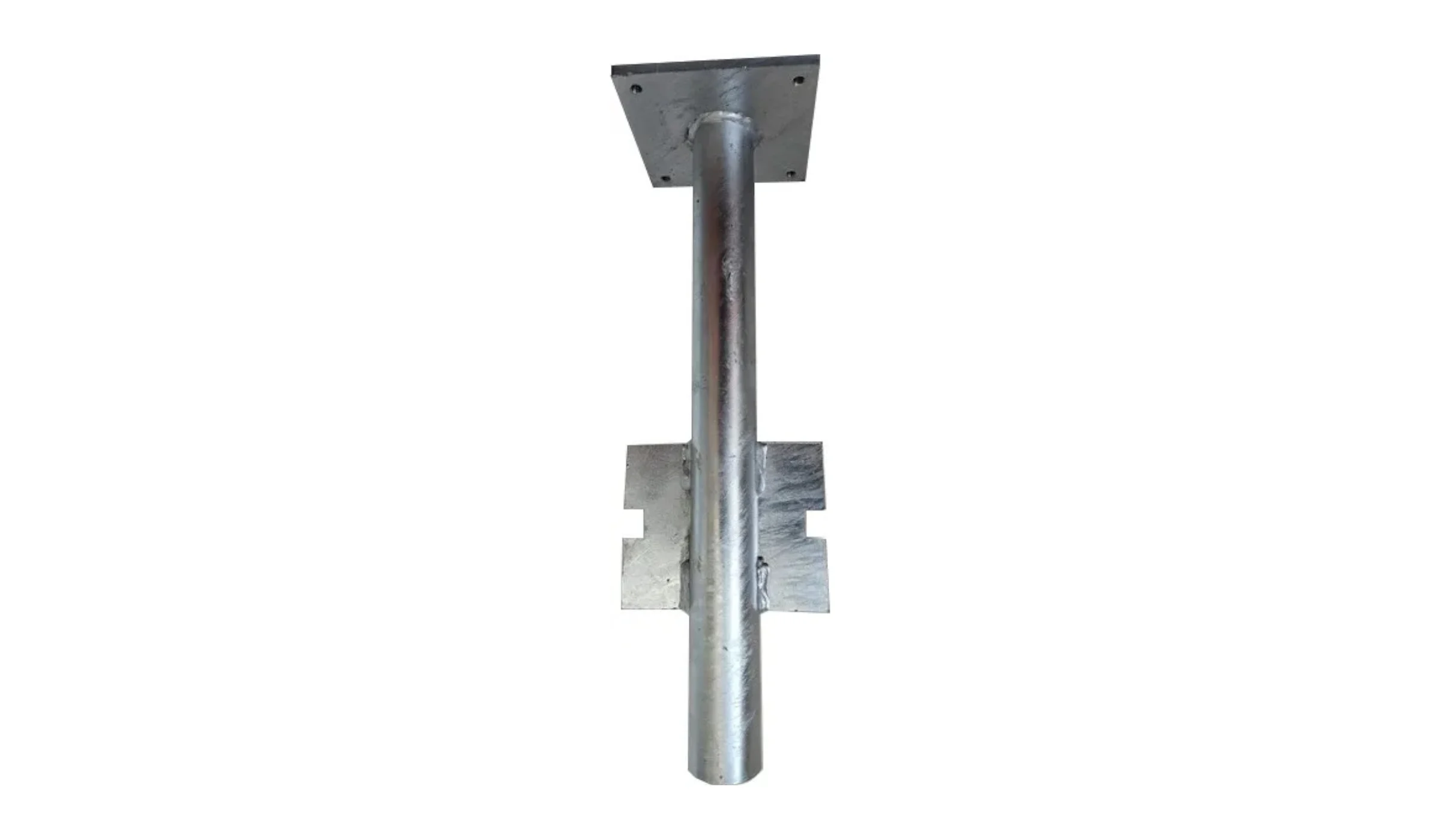

Name: Ground anchor for solar fence
SKU: 9002-Zaun-Erdanker#T
Availability: InStock

Description
Additional information
Reviews (0)

Description

Field Basic ground anchor. Height: 48.8 cm Width: 15 cm. Ground anchor for solar fence incl. 4 six-anchor bolts M10x25.

Used when bolting to a foundation is not desired or possible.

Unalloyed hot-dip galvanised structural steel

Delivery time 1-2 weeks plus Delivery time of the forwarding agent
