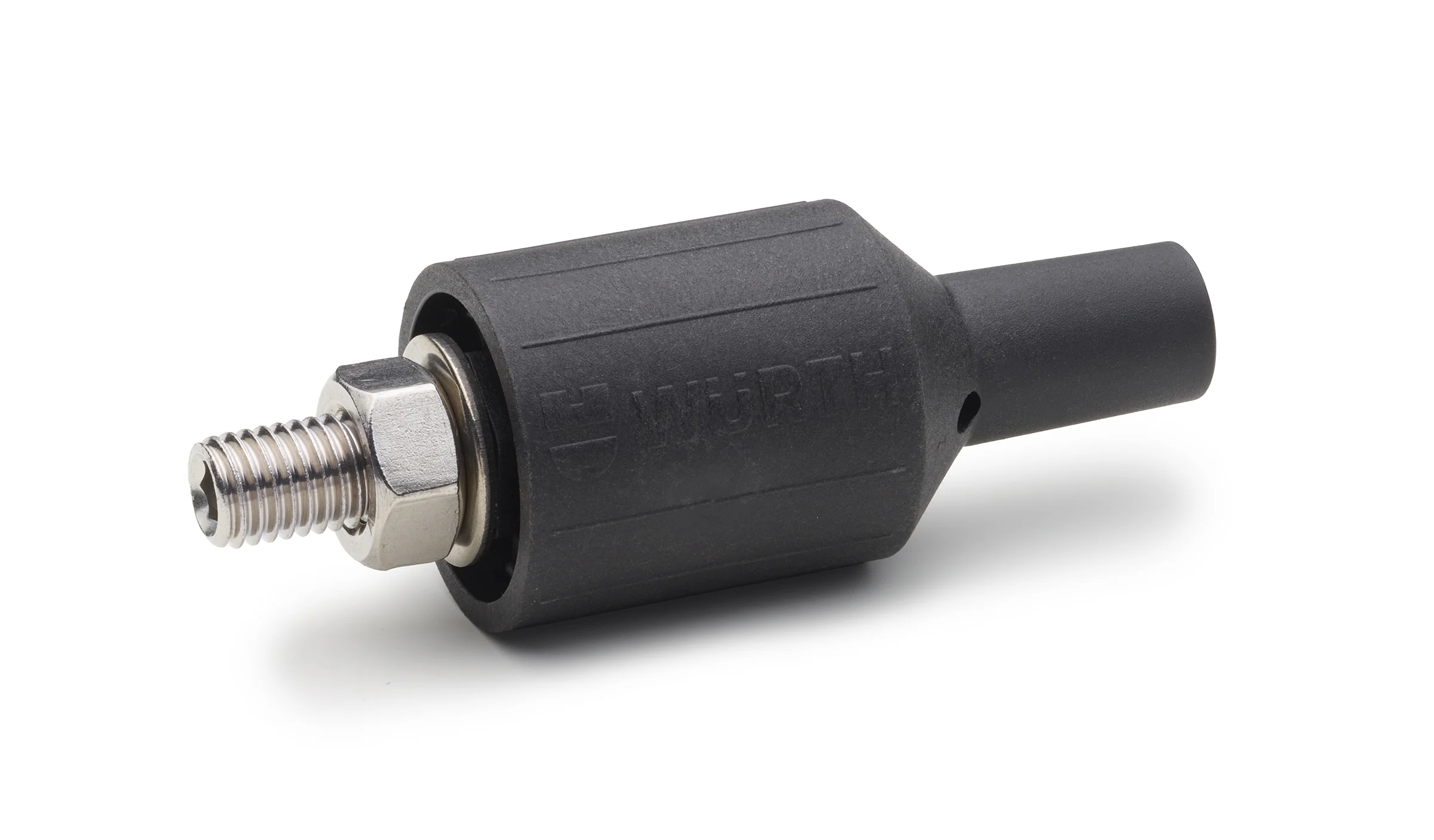

Connect Basic Adapter | Zur Herstellung einer thermischen Trennung aus Kunststoff bei gedämmten Fassaden.

Wenn an Ihrer Fassade eine nachträgliche Außendämmung angebracht wurde, kann es sinnvoll sein eine Gewindestange mit zusätzlichem Adapter (Abstandshalter) einzukleben. Der Adapter sorgt dafür, dass die Gewindestange durch die Last nicht zu viel Spiel erlangt und gleichzeitig die Außendämmung nicht gestaucht wird.

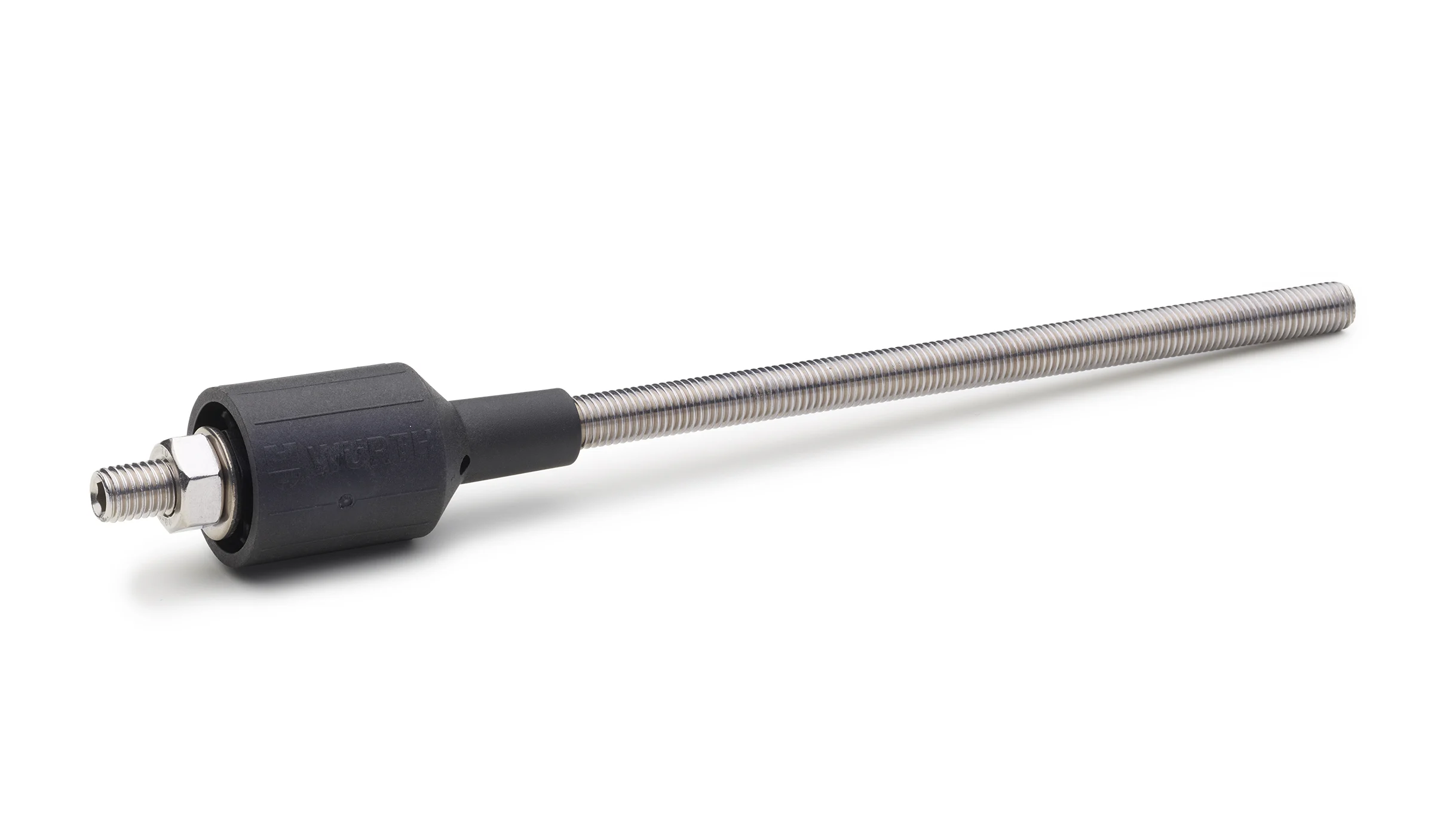

Gesamtlänge 12x310mm, mit Gewindestange 12x255mm ergibt sich eine Einbautiefe von ca. 285 mm

Inkl. Mutter und Unterlegscheibe | schwarz | Zulassung für hohe Lasten in einer Vielzahl von Baustoffen | Verankerung Injektionsmörtel.

Einsetzbar in unterschiedlichen Baustoffen Kalksandvoll- und Kalksandlochstein, Normal- und Leichtbeton, gerissener und ungerissener Beton, Porenbeton, Voll- und Hochlochziegel. Verwendbar im Außenbereich, in Feuchträumen und in Meeresnähe. Außenliegende Teile aus Edelstahl. Individuelle und flexible Längeneinstellung durch Verwendung des Adapters mit handelsüblichen Gewindestangen mit Abnahmeprüfzeugnis 3.1
