Name: Roof Trapezschiene mittel (Gesamthöhe 25 mm | schwarz)
SKU: 26065
Availability: InStock

Beschreibung
Zusätzliche Information
Rezensionen (0)

Beschreibung

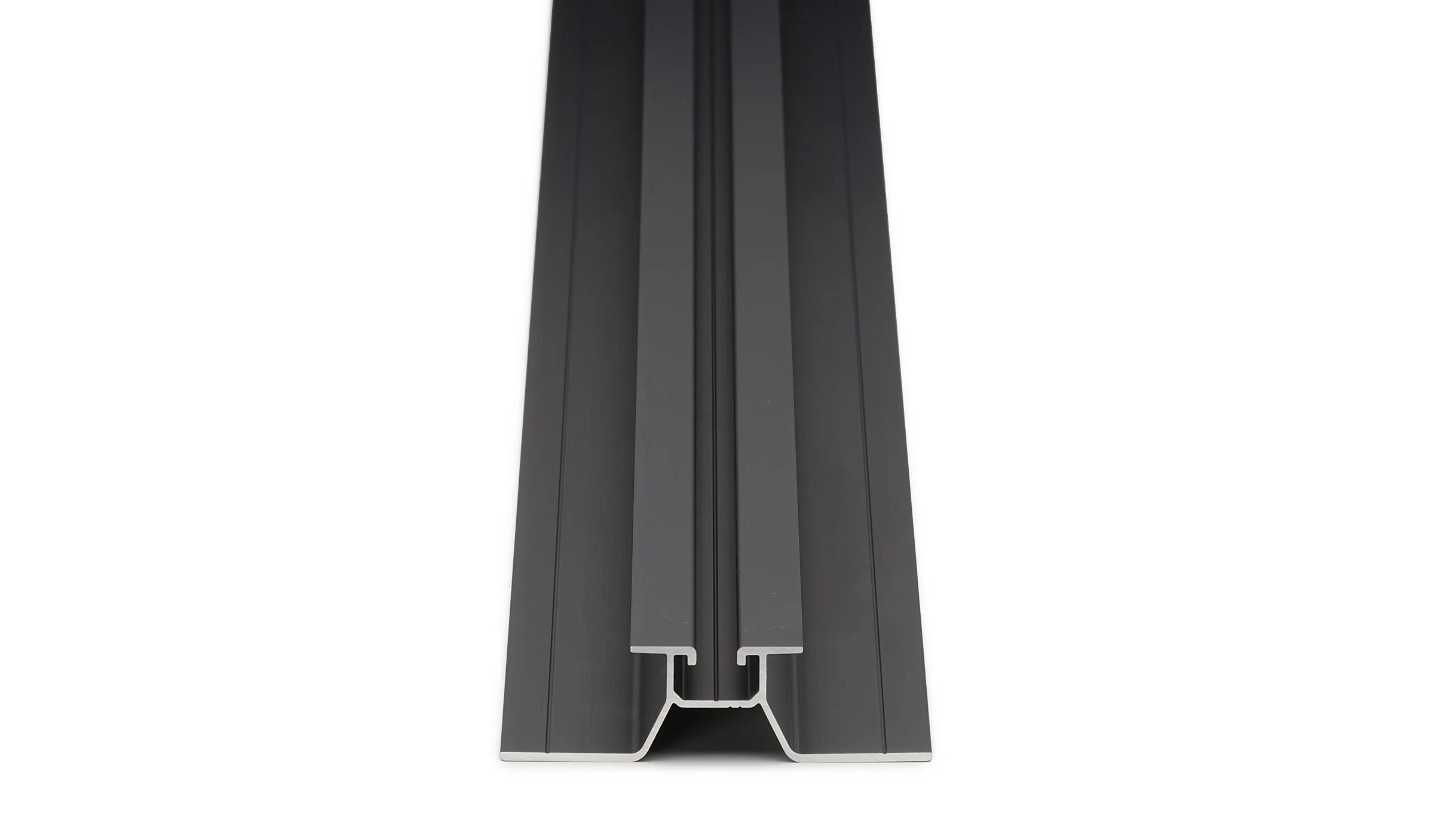

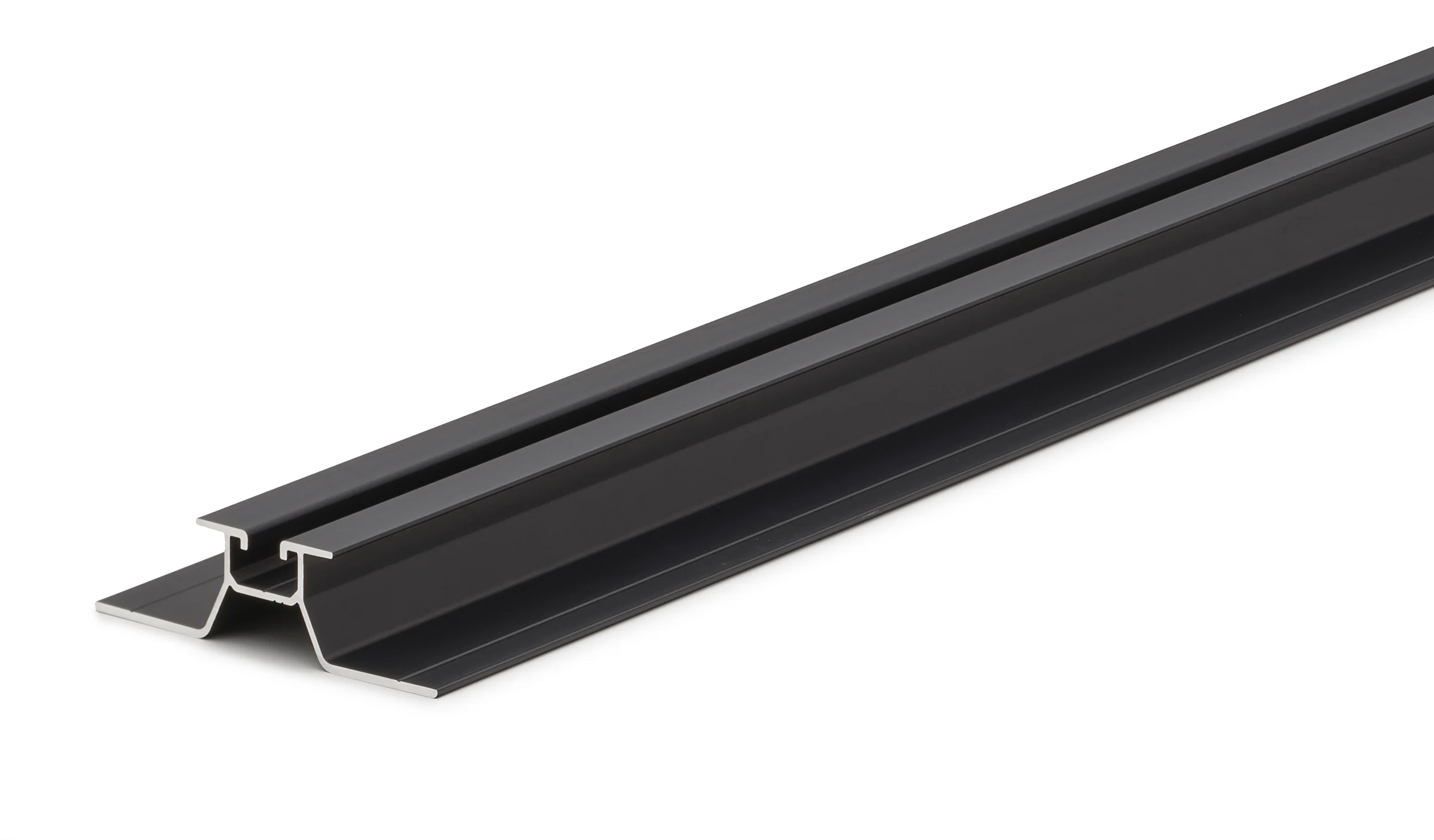

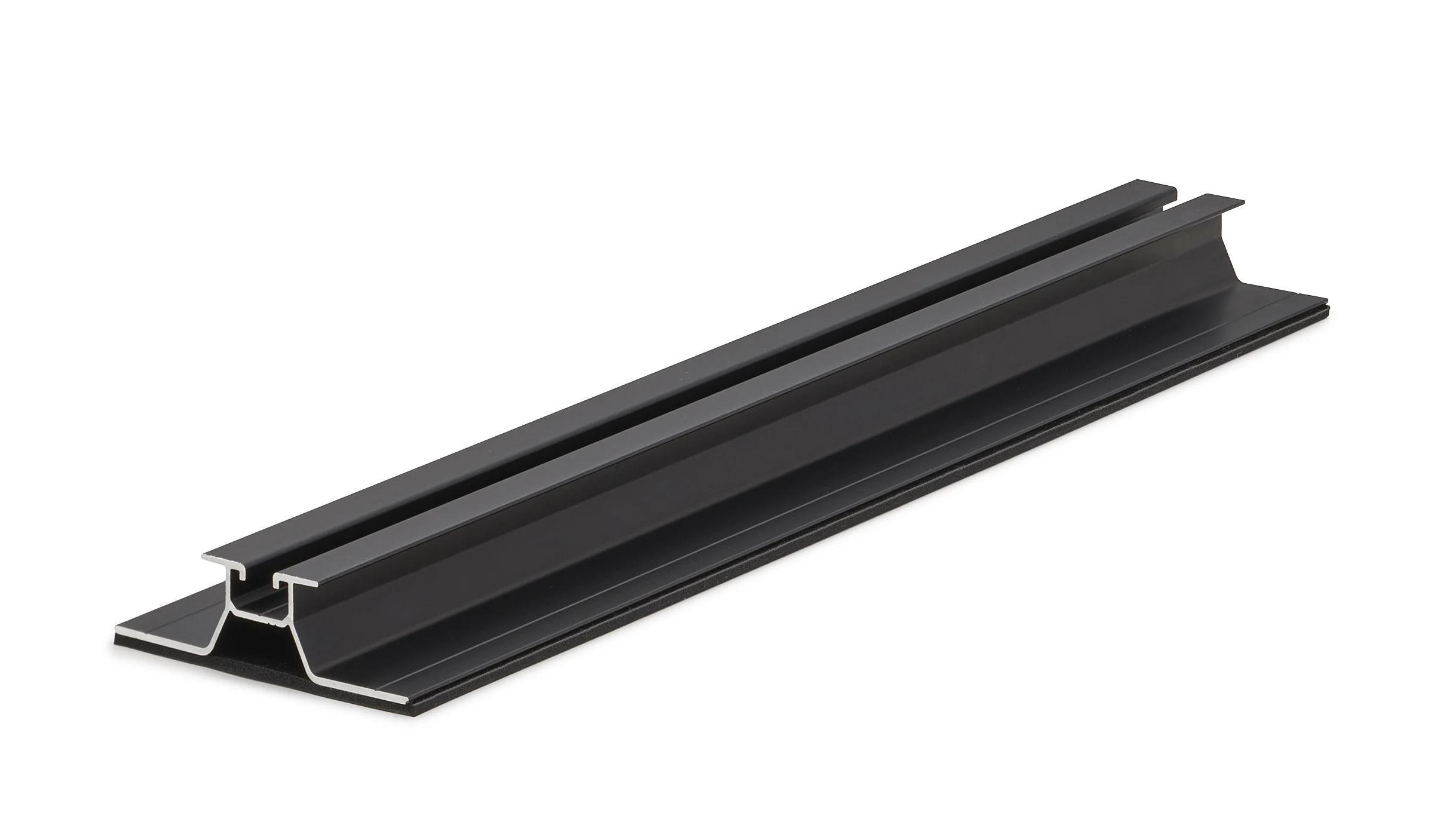

Unser Roof Trapez-Montageschiene zur direkten Befestigung auf Trapezblech von Sicke zu Sicke. Mittlere Version mit 25 mm Höhe, vorkonfektioniert in unterschiedlichen Längen, teilweise vollflächig mit EPDM beklebt und 24-fach gelocht. Zur Befestigung der Profile empfehlen wir unsere bauaufsichtlich zugelassenen Bohrschrauben oder Niete.

Montagesystem	Profiness Roof-Serie
Breite	90 mm
Höhe	25 mm
Länge	je nach Ausführung
Oberfläche	Aluminium schwarz eloxiert
Werkstoff	Aluminium EN AW 6063-T66
Mindestabnahmemenge	1 Stück
Verpackungseinheit	75 Stück / Karton (bei 40 cm Stücken)
Gewicht	0,774 kg /m
