Name: Performance Dachhaken (35x6 | Edelstahl | Mittellast)
SKU: 178
Availability: InStock

Beschreibung

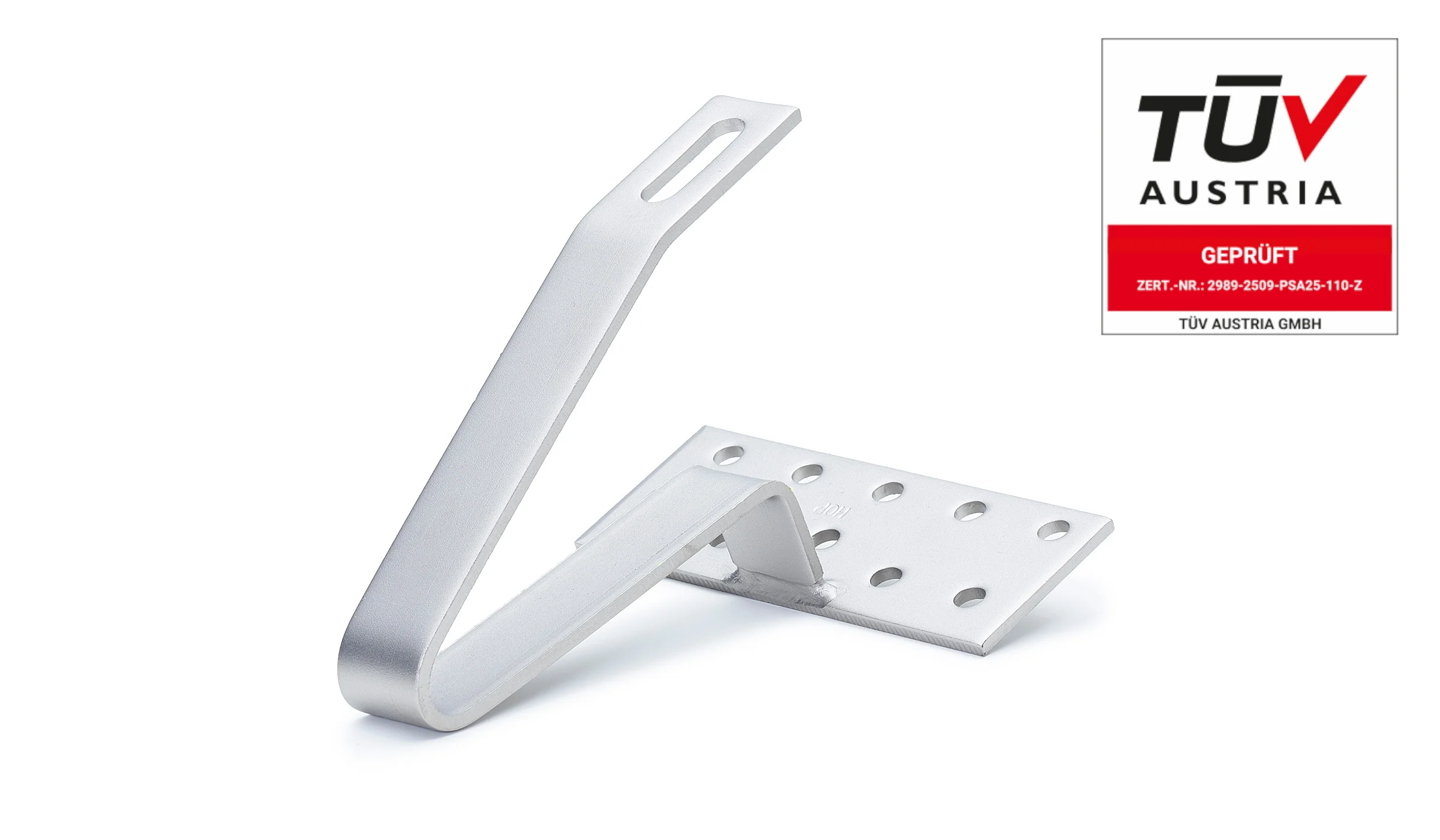

Mittellast-Dachhaken rund gebogen kann i.d.R. für erhöhte Schneelasten oder zum Überspannen größerer Distanzen (Auslassen von 1-3 Sparren, je nach Spannweite des verwendeten Profils). Unter Umständen kann dieser Dachhaken auch Schneelastzone 3 verbaut werden.

Sie haben die Auswahl aus den Bügelhöhen 35 / 40 / 45mm. Die passende Bügelhöhe ergibt sich aus der Höhe der Traglattung (vor dieser wird der Dachhaken auf der Konterlattung bzw. dem Sparren montiert) und der Materialstärke der Pfanne am Austrittspunkt des Dachhakens + wenige mm Sicherheitsabstand). So ist z.B. die 35er Bügelhöhe passend für niedrige (24mm) Lattung und ca. 1 cm dicke Standard-Pfannen.

Montagesystem	Profiness Performance-Serie
Grundplatte	180x80x5 mm
Bügelstärke	35×6 mm
Bügelhöhe	35/ 40 / 45 mm
Bügellänge	ca. 11 cm
Werkstoff	Grundplatte Edelstahl 1.4016 \| Haken Edelstahl 1.4301
Mindestabnahmemenge	1 Stück
Verpackungseinheit	15 Stück / Karton
Gewicht	1,17 kg / Stück
