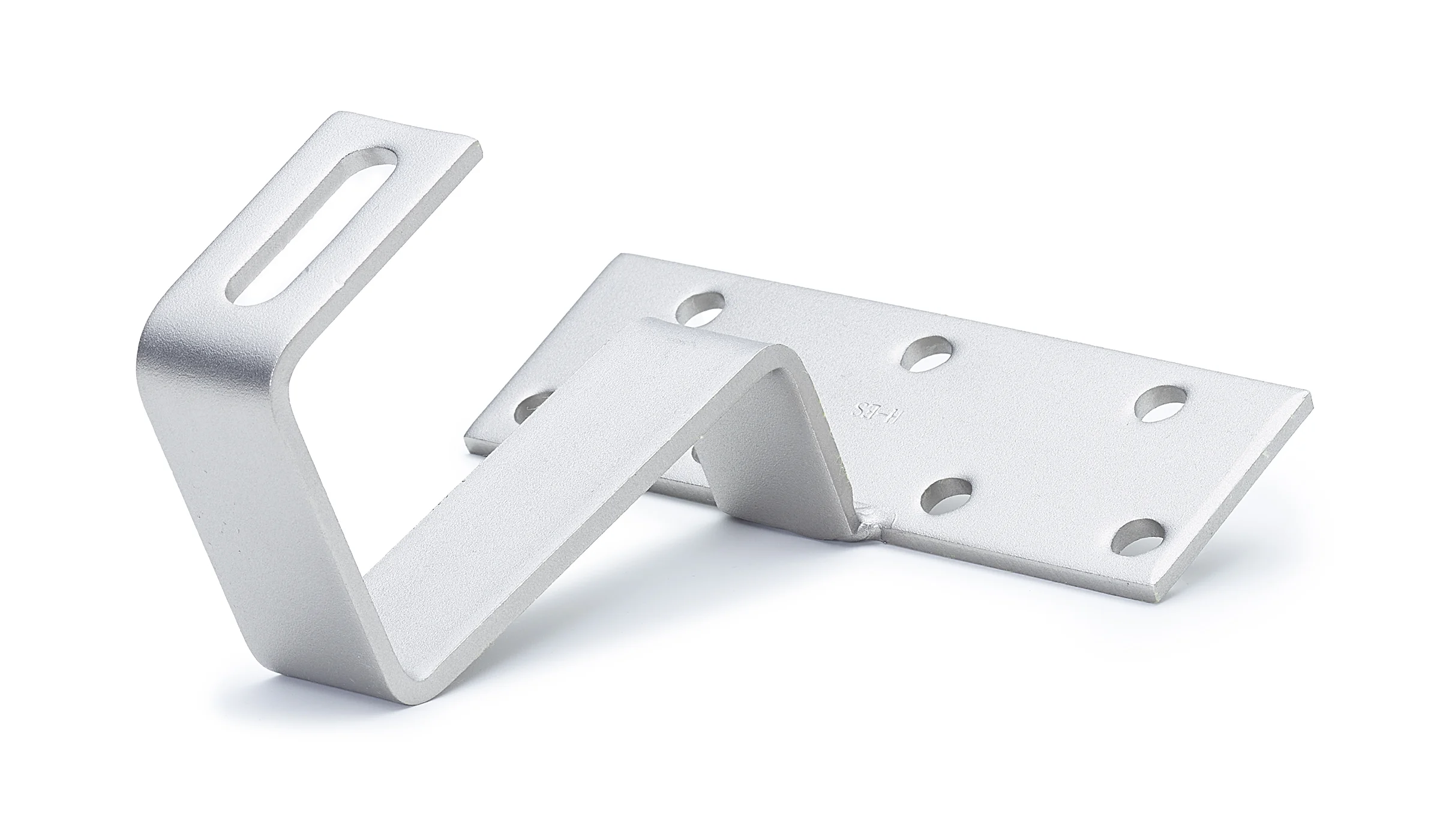

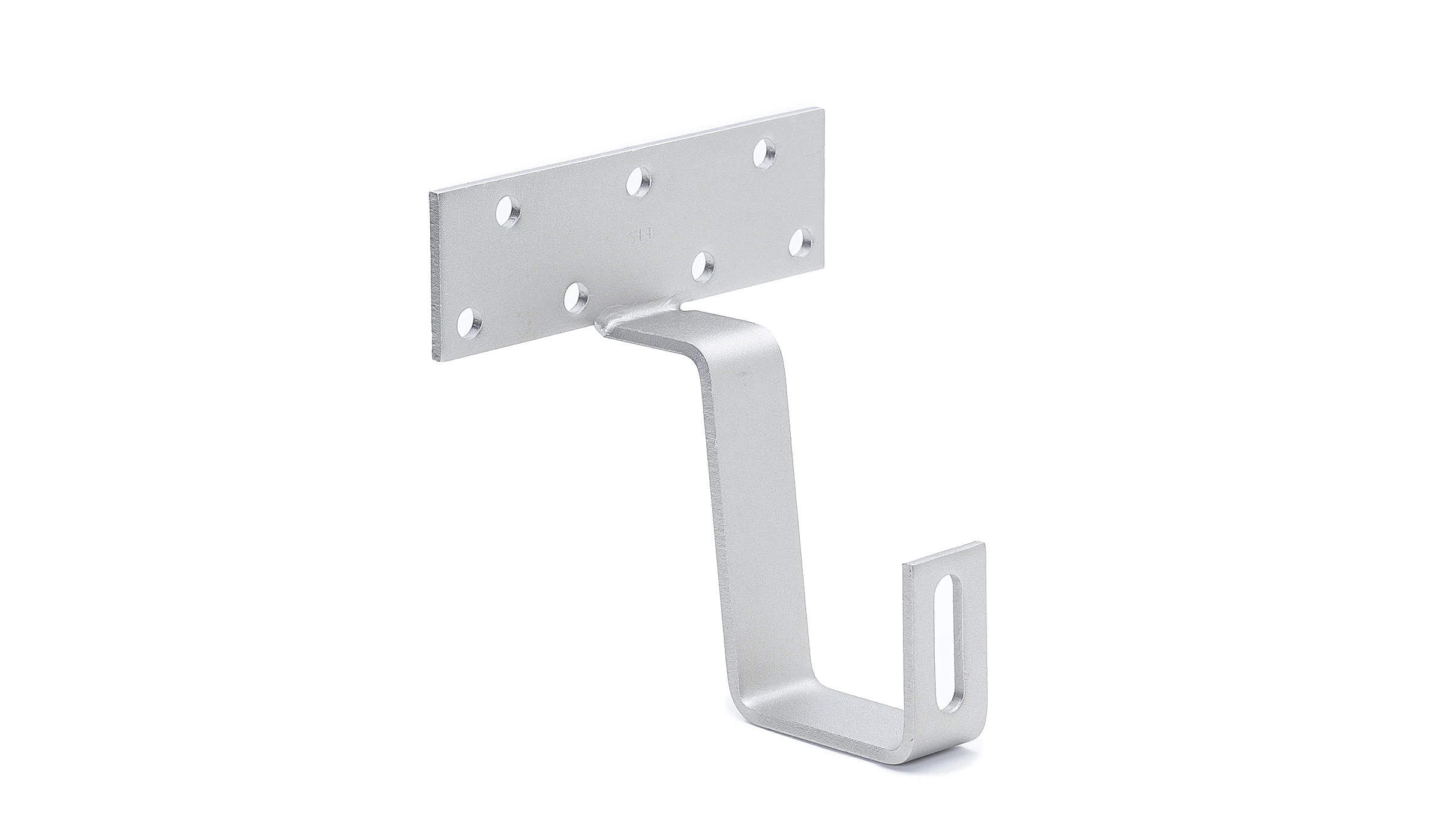

Name: Basic Dachhaken (Standard 30x5 | Edelstahl 1.4301)
SKU: 9521-2-150x50#T
Availability: InStock

Beschreibung

Einfacher Dachhaken mit einer Bügelhöhe von ~45 mm, so dass dieser Dachhaken für die meisten Dachziegel zusammen mit einer 32 mm-Lattung passend ist.

Montagesystem	Profiness Basic-Serie
Grundplatte	150x50x5 mm
Bügelstärke	30×5 mm
Bügelhöhe	45 mm
Bügellänge	ca. 11 cm
Werkstoff	Edelstahl 1.4301
Mindestabnahmemenge	1 Stück
Verpackungseinheit	20 Stück / Karton
Gewicht	0,54 kg / Stück
