Name: Connect X | Kreuzverbinderplatte
SKU: 1014
Availability: InStock

Beschreibung
Zusätzliche Information
Rezensionen (0)

Beschreibung

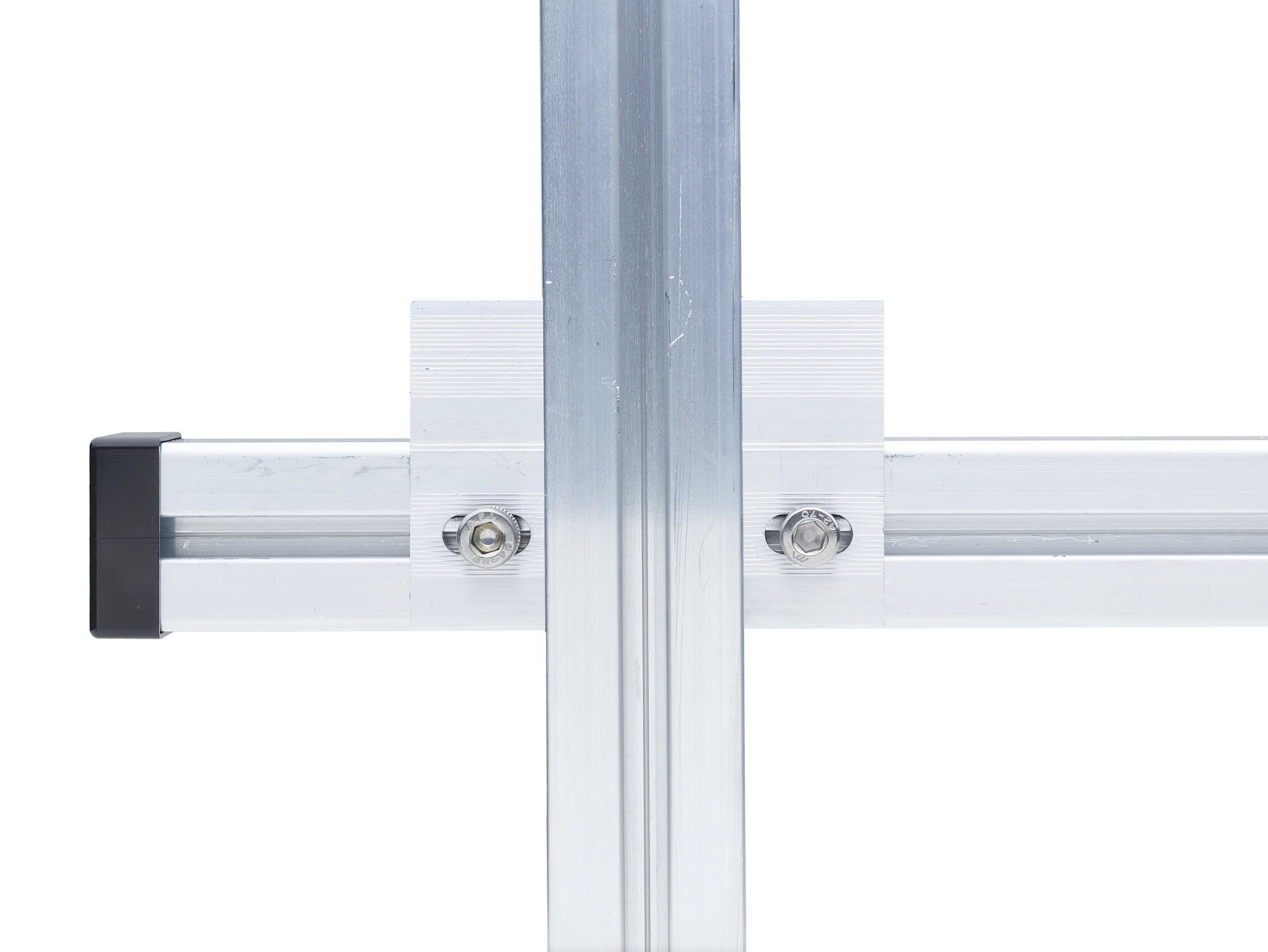

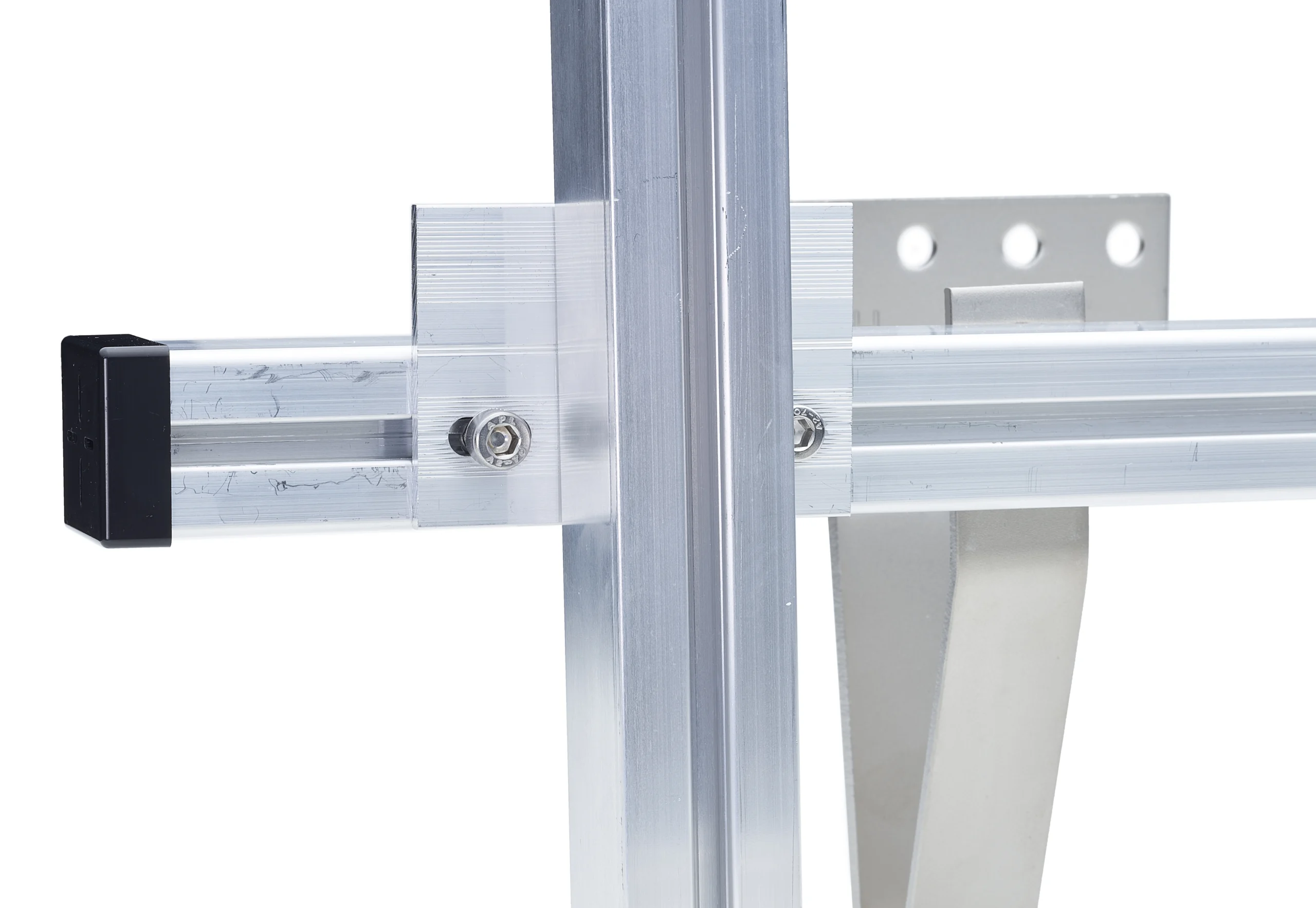

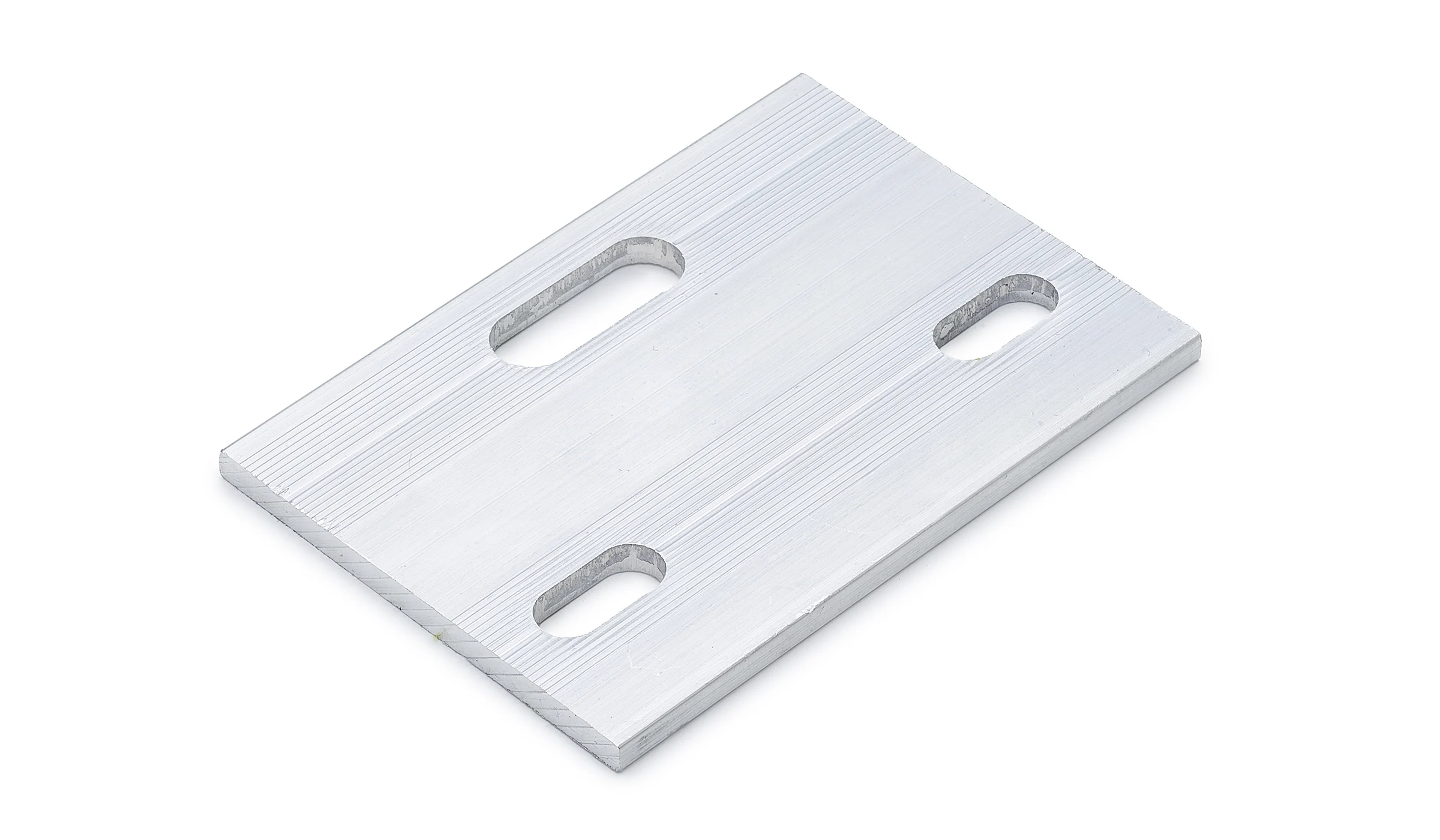

Die Kreuzverbinderplatte verbindet zwei Profile in vertikaler und horizontaler Richtung. Das untere Profil wird durch zwei Zylinderkopfschrauben (Innensechskant) (M8x16 mm) und zwei Nutensteine im oberen Kanal verschraubt. Das obere Profil wird im unteren Kanal mit einer Sechskantschraube (M10x25 mm) der einer Hammerkopfschraube und Sperrzahnmutter befestigt.

Einzeln erhältlich

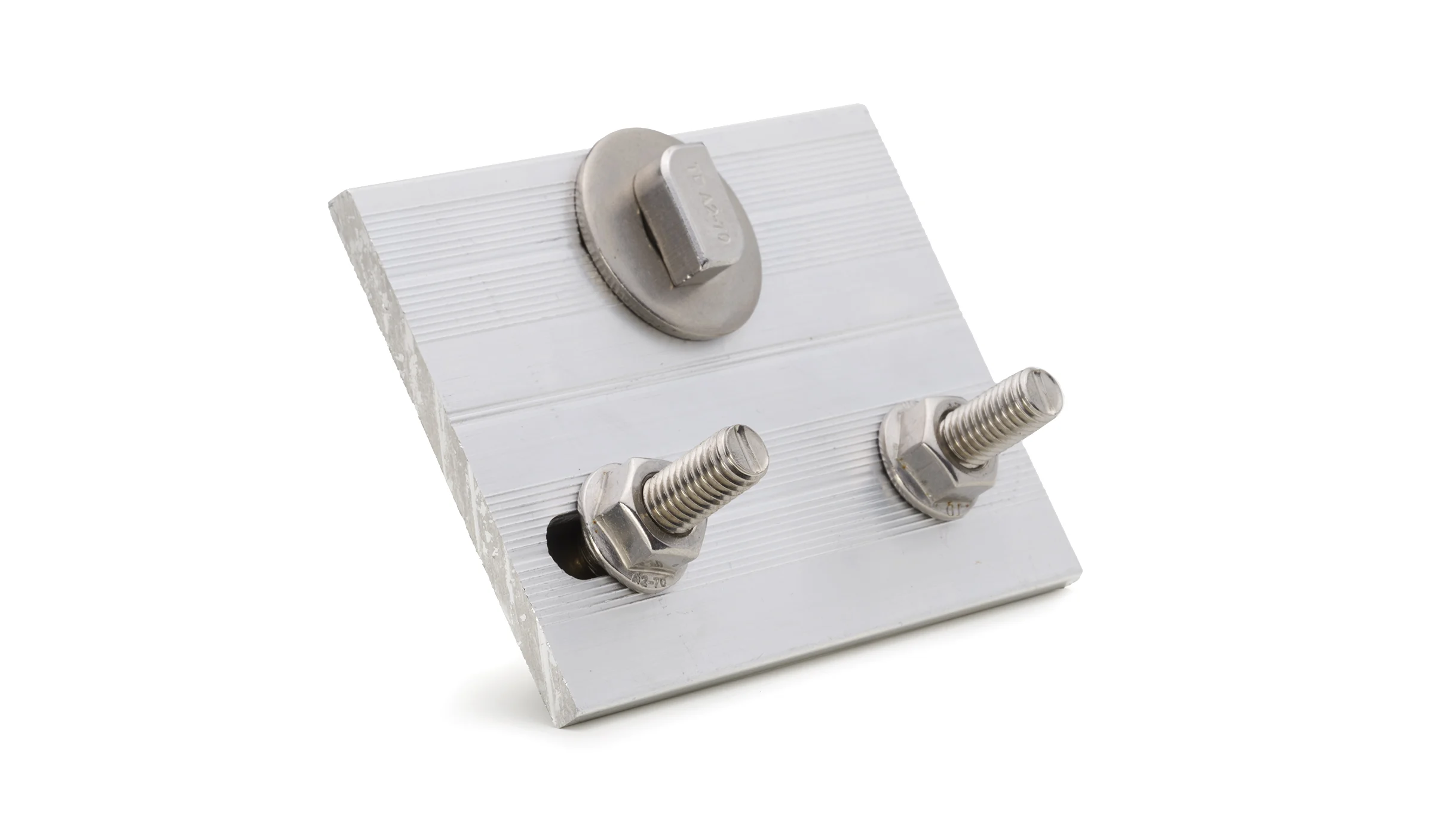

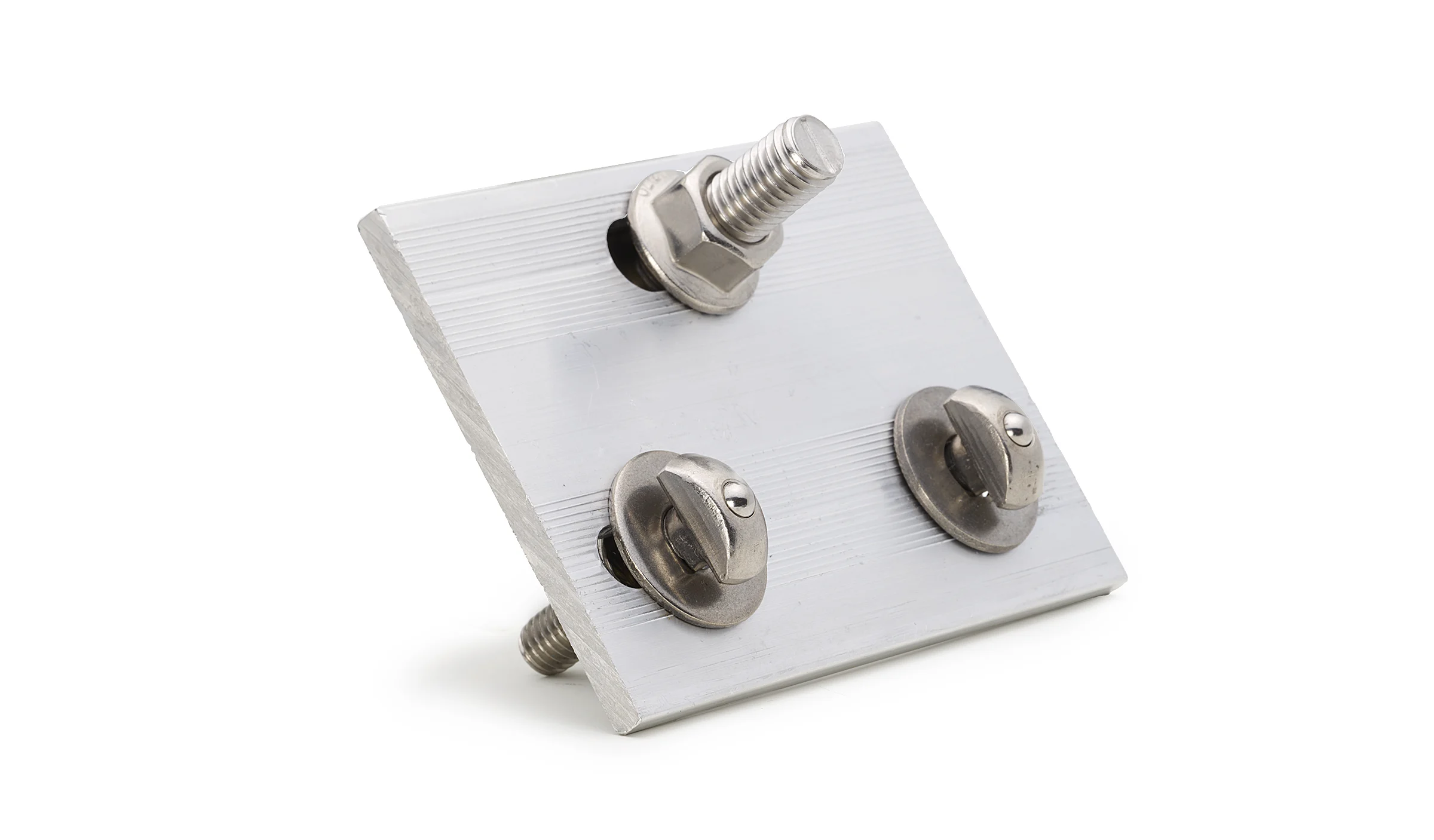

oder als vor konfektioniertes Set inkl. Hammerkopfschraube für den den unteren Schienenkanal (M10) sowie Nutenschrauben für den oberen Schienenkanal (M8) und Muttern
