Name: Connect Basic | Kalotte zur Stockschraubenmontage
SKU: 9217-KalotteEternit#T
Availability: InStock

Beschreibung

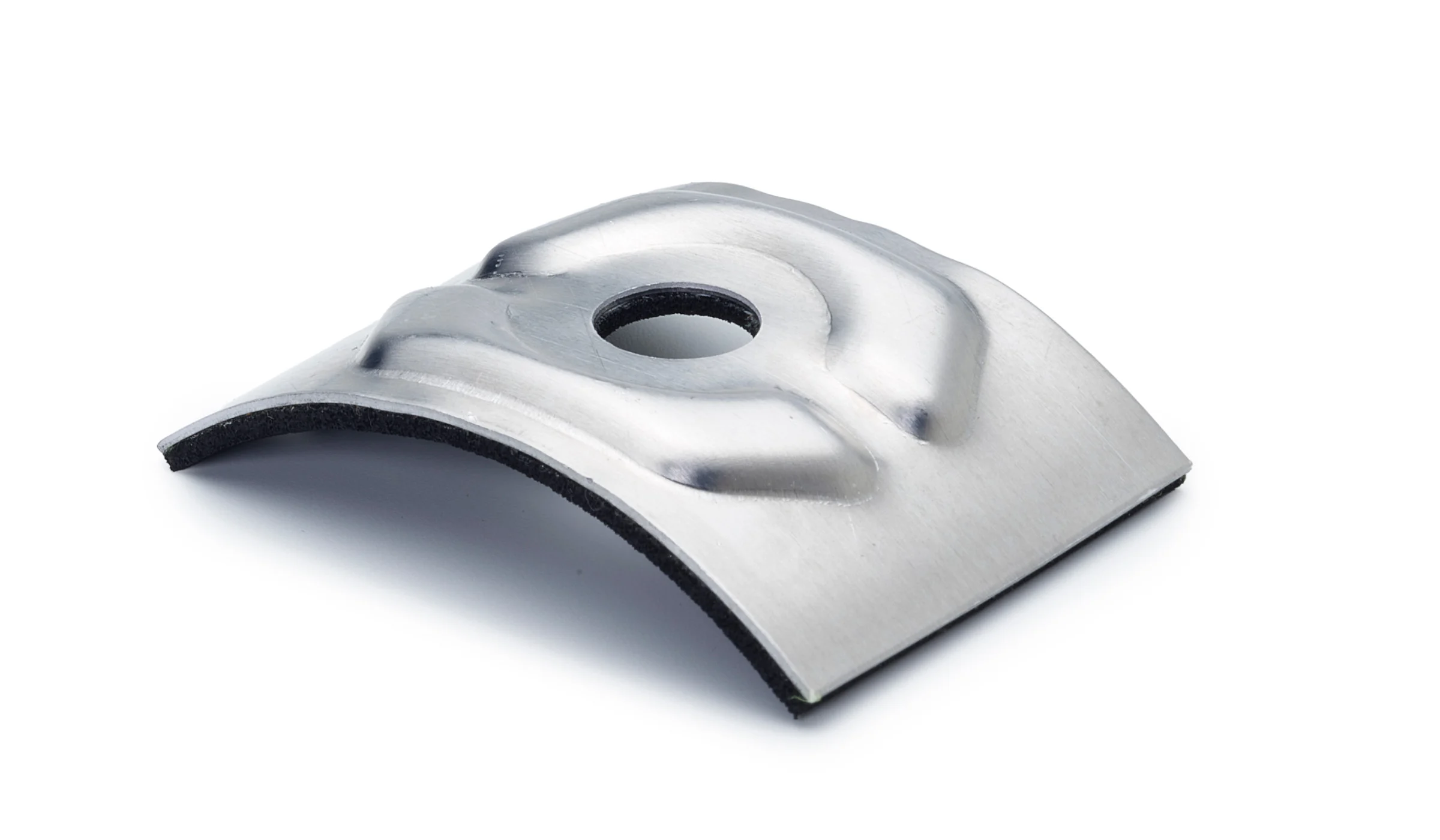

Kalotte für Eternit SK 177/55 Plus S aus Aluminium
Bohrung Ø 13mm

Zur besseren Lastverteilung/ Druckverteilung/ Vergrößerung der Auflagefläche der Stockschraube auf Eternitdächern.
