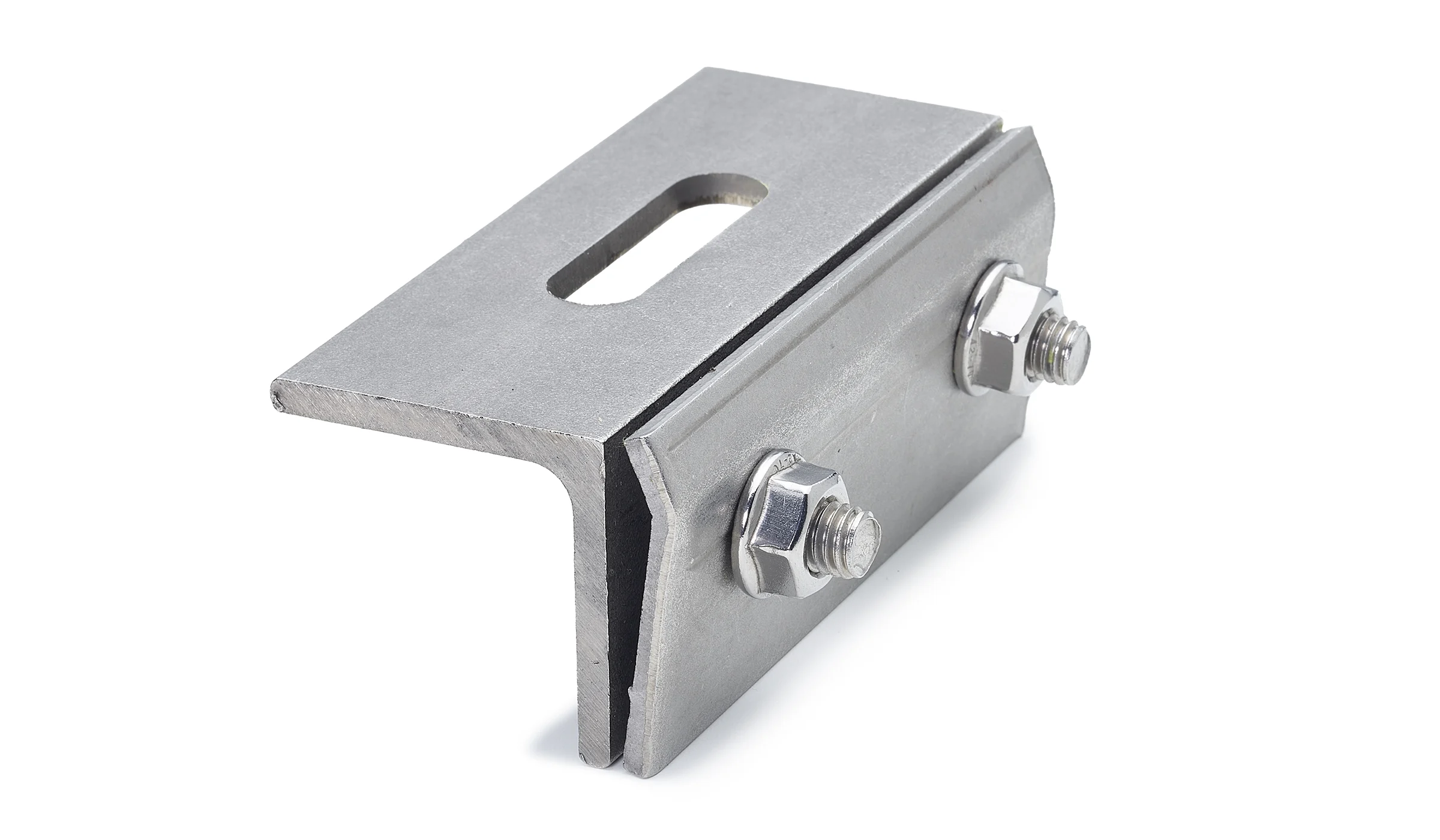

Name: Basic Dachfalzklemme
SKU: 1110
Availability: InStock

Beschreibung

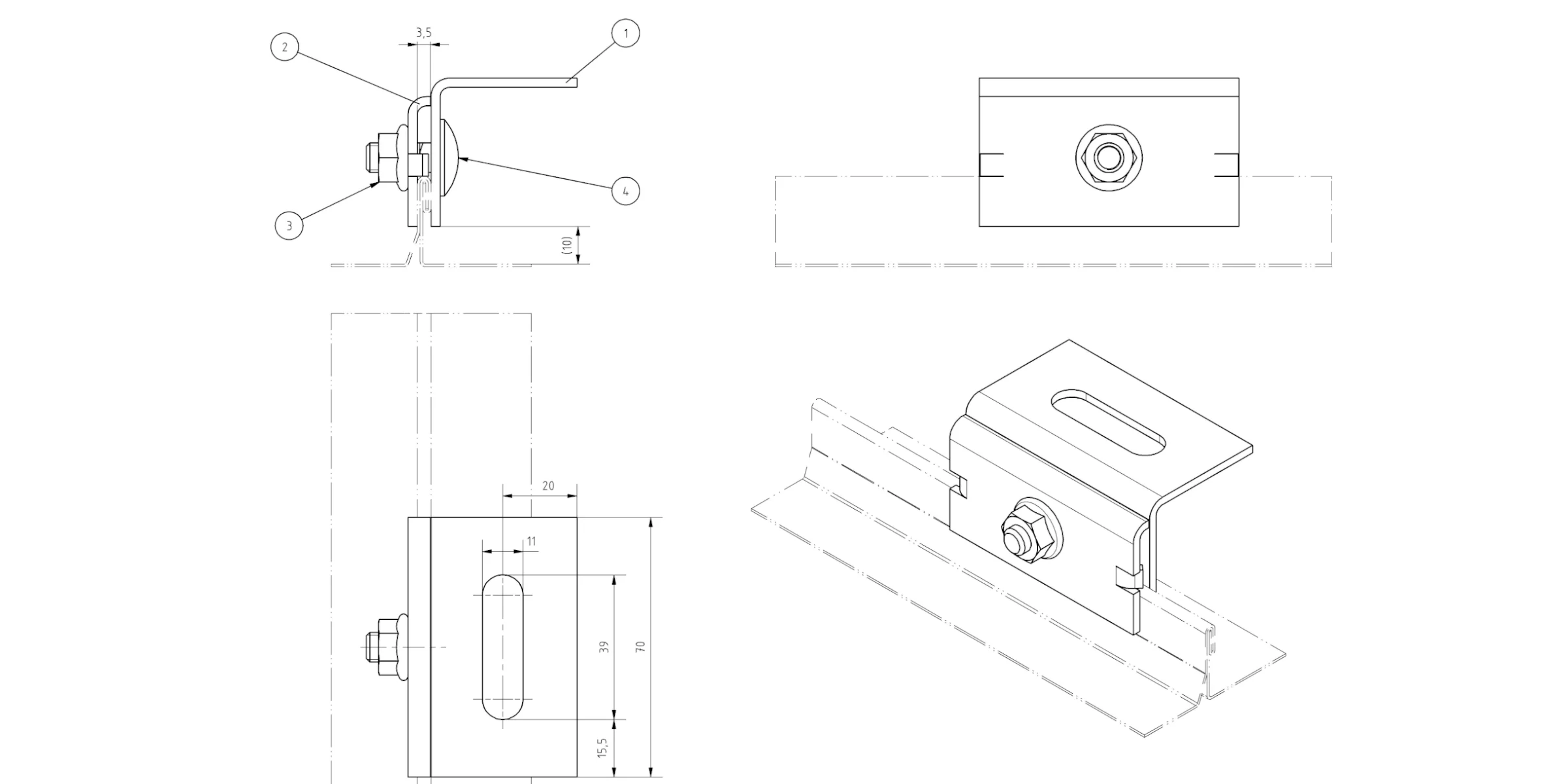

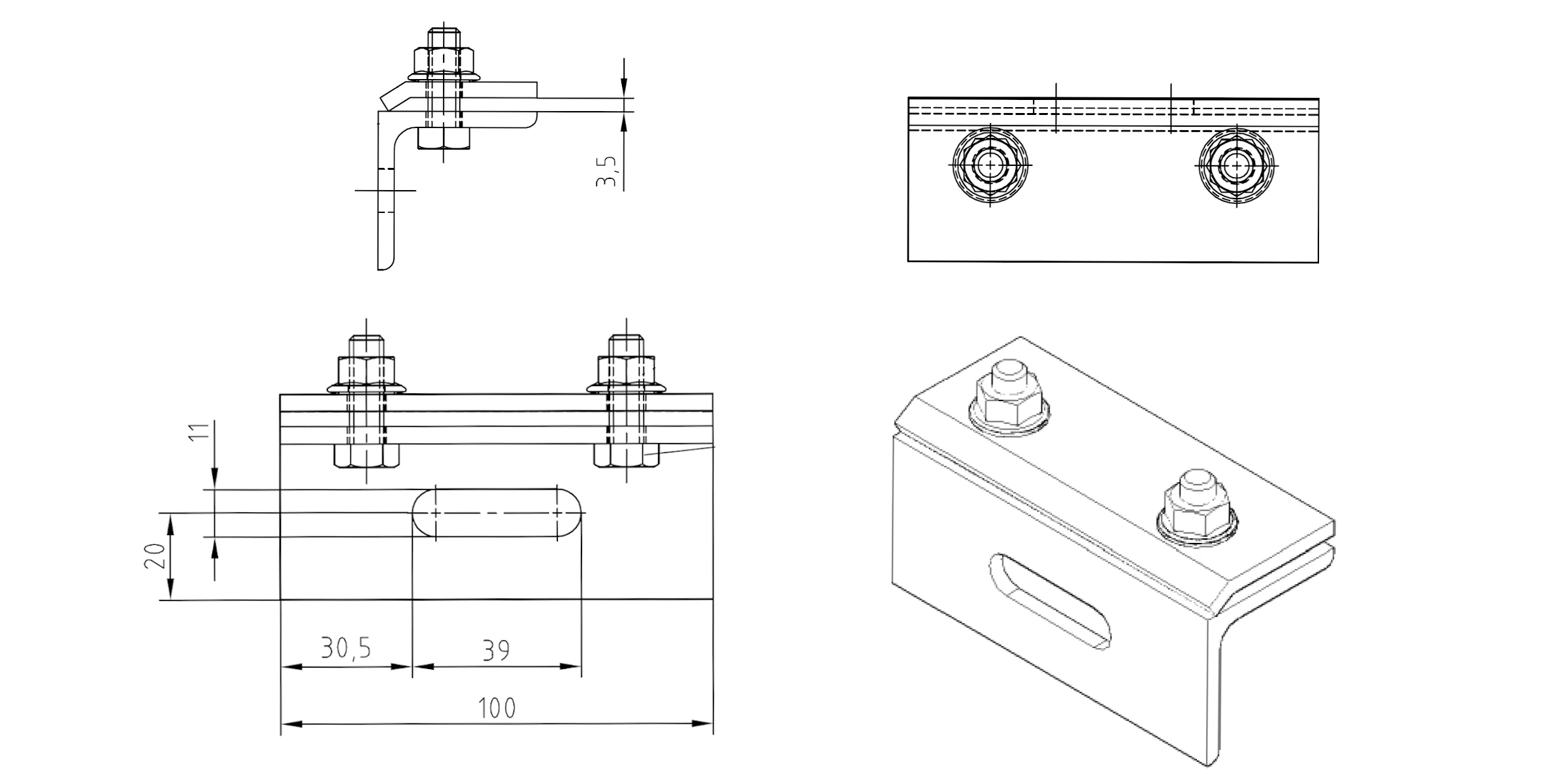

Stehfalzklemme für Falzdächer mit Standard-Stehfalz (bis zu 3,5mm Materialstärke). Die Anbindung an unsere Montageprofile erfolgt mit Sechskantschrauben M10x25 (alternativ Hammerkopfschrauben) und Sperrzahnmuttern M10.

Wir planen für Sie!

Haben Sie Fragen zu Ihrem Projekt oder dürfen wir Sie bei der Planung unterstützen?

Wir erstellen Ihnen gerne einen Projektplan für Ihre Unterkonstruktion inkl. Statiknachweis und passgenauem Angebot. Natürlich kostenfrei und völlig unverbindlich.
