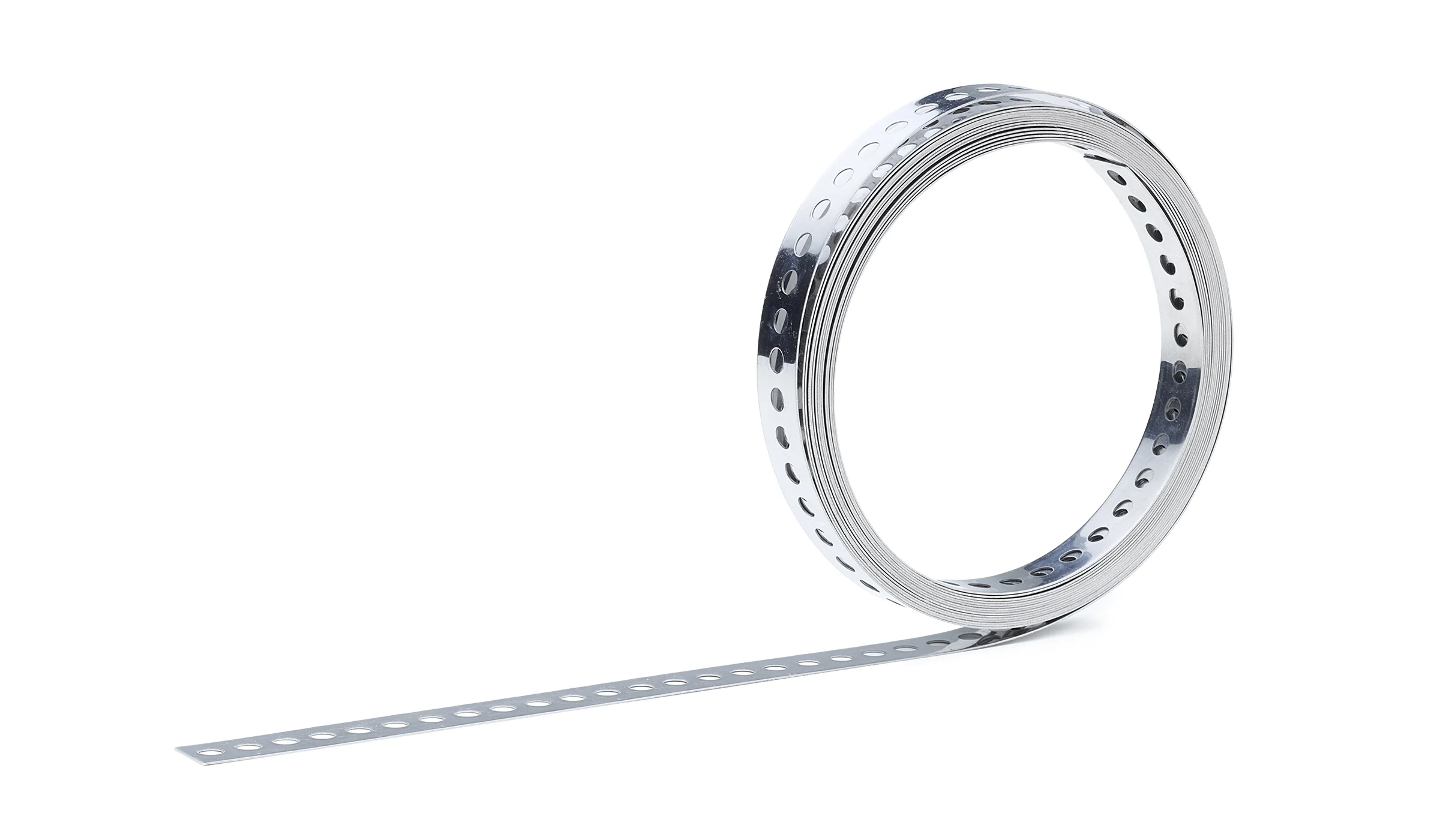

Name: Connect Basic | Lochband
SKU: 9751-Lochband#T
Availability: InStock

Beschreibung

Lochband Edelstahl zur Verspannung von Aufständerungen bzw. Flachdachsystemen. Kann der zusätzlichen Sicherung bzw. Befestigung gegen Abrutschen dienen.

Rolle à 10 Meter, Materialgüte: 1.4016 (AISI 430)
Zugfestigkeit: =450N/mm2
Bandbreite: 25 mm / Bandstärke: 0,75 mm / Lochabstand: 14 mm / Lochgröße: Ø8,5 mm
Aufmachung/ Optik der Rollen: auf Kunststoffrohr aufgewickelt, ca, Ø 300 mm komplett im Außendurchmesser
