Name: Roof Grundplatte | Sparrenüberspannungsprofil
SKU: 7230
Availability: InStock

Beschreibung

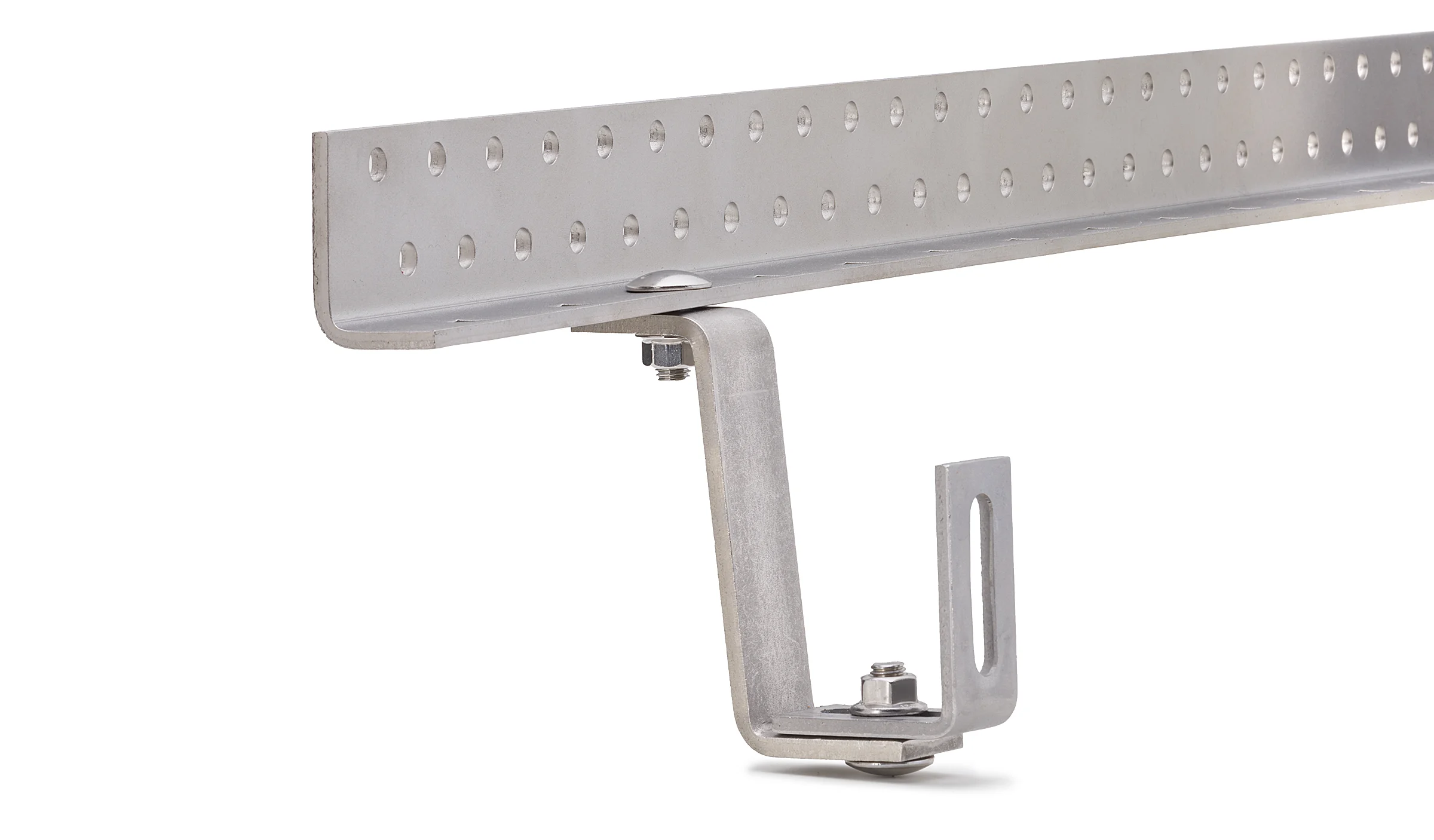

Das Sparrenüberspannungsprofile bietet die Möglichkeit einen zusätzlichen oder versetzten Dachhaken zwei Sparren einzusetzen. Dies kann besonders hilfreich bei Dachrandbereichen oder Dachhindernissen sein.

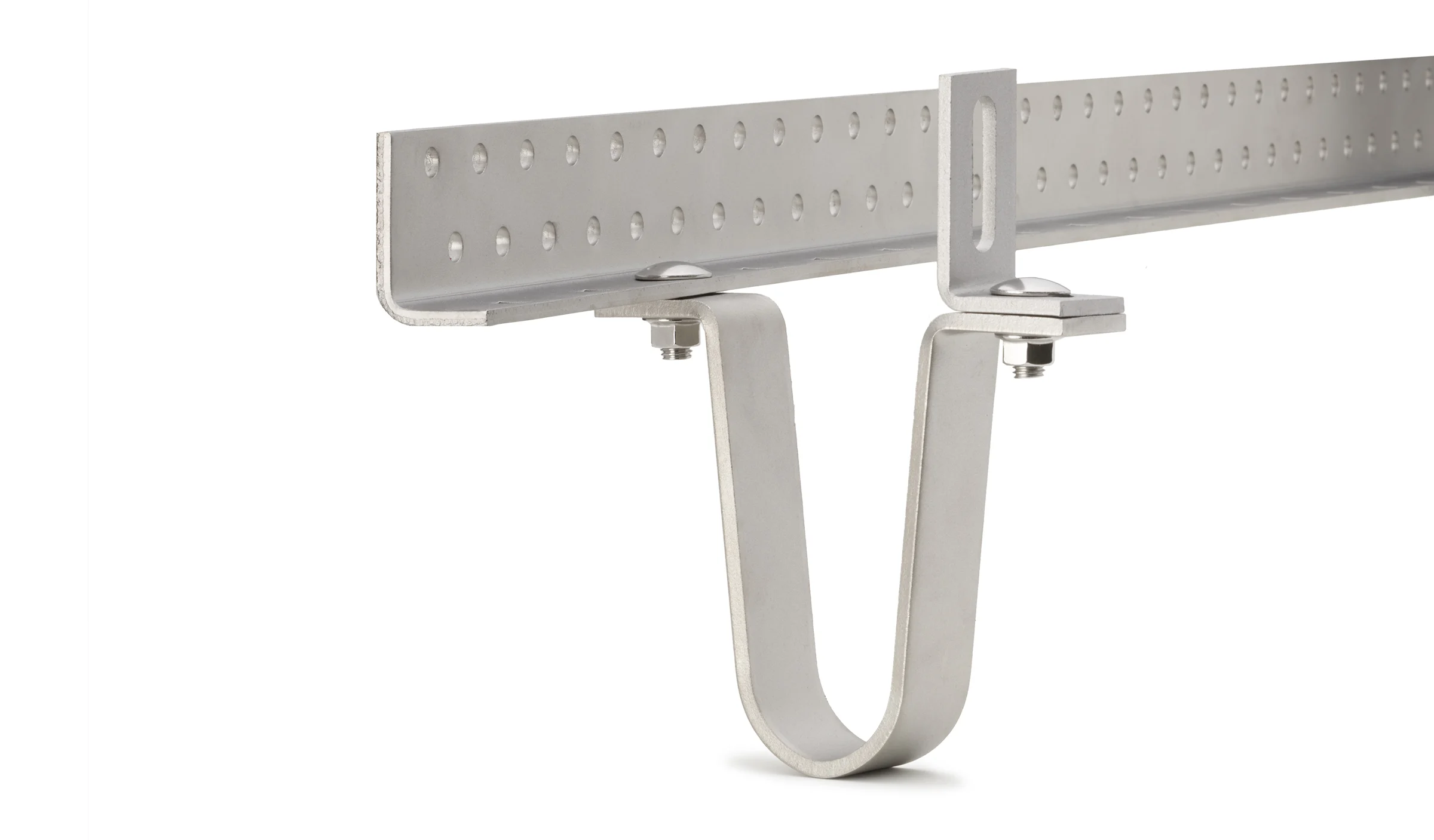

Zur Herstellung eines Wechsels mit unseren verstellbaren Edelstahl-Dachhaken

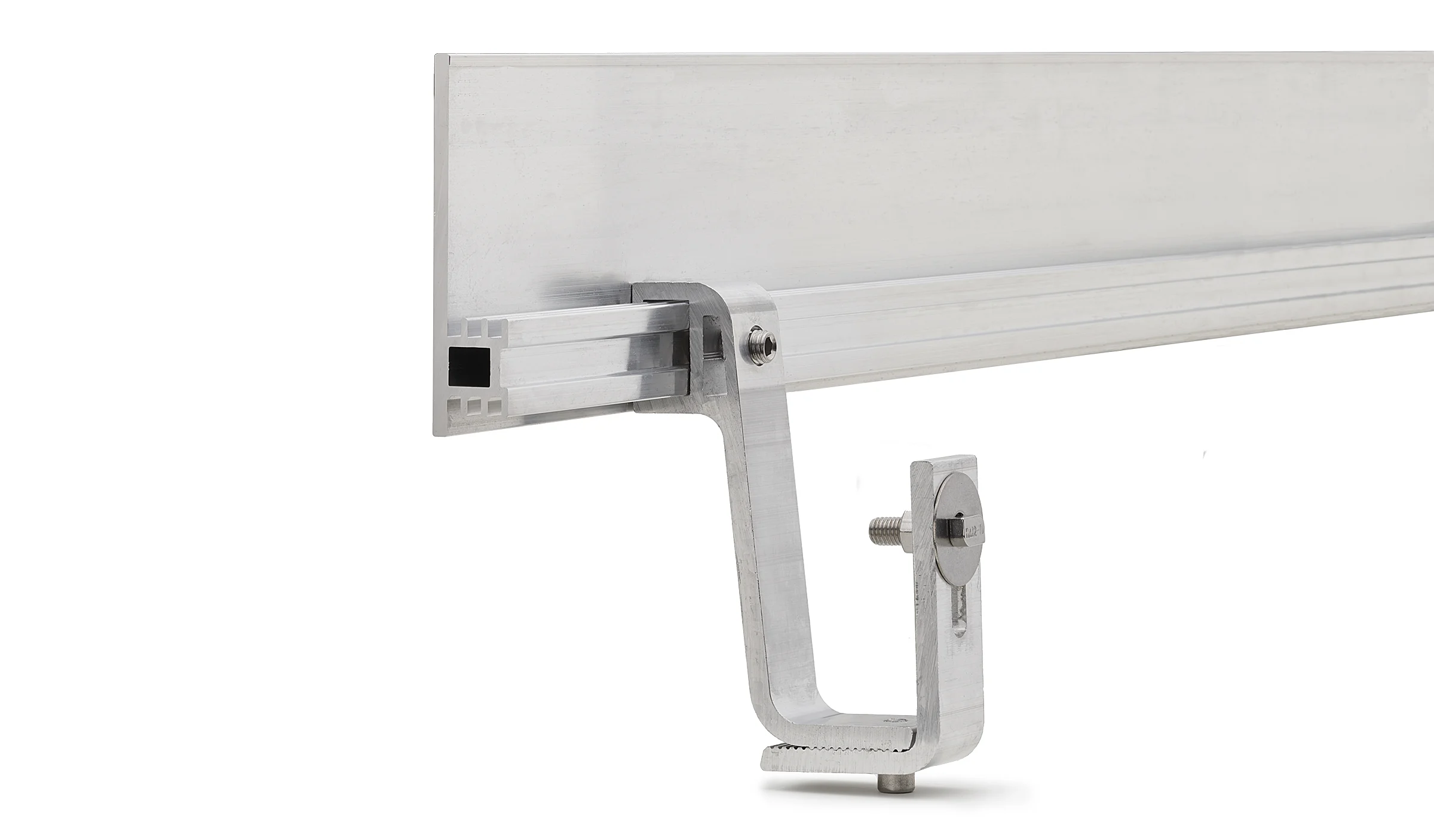

oder Performance 3-fachverstellbaren Dachhaken aus Aluminium (z.B. 9525-AL-100×124#T)

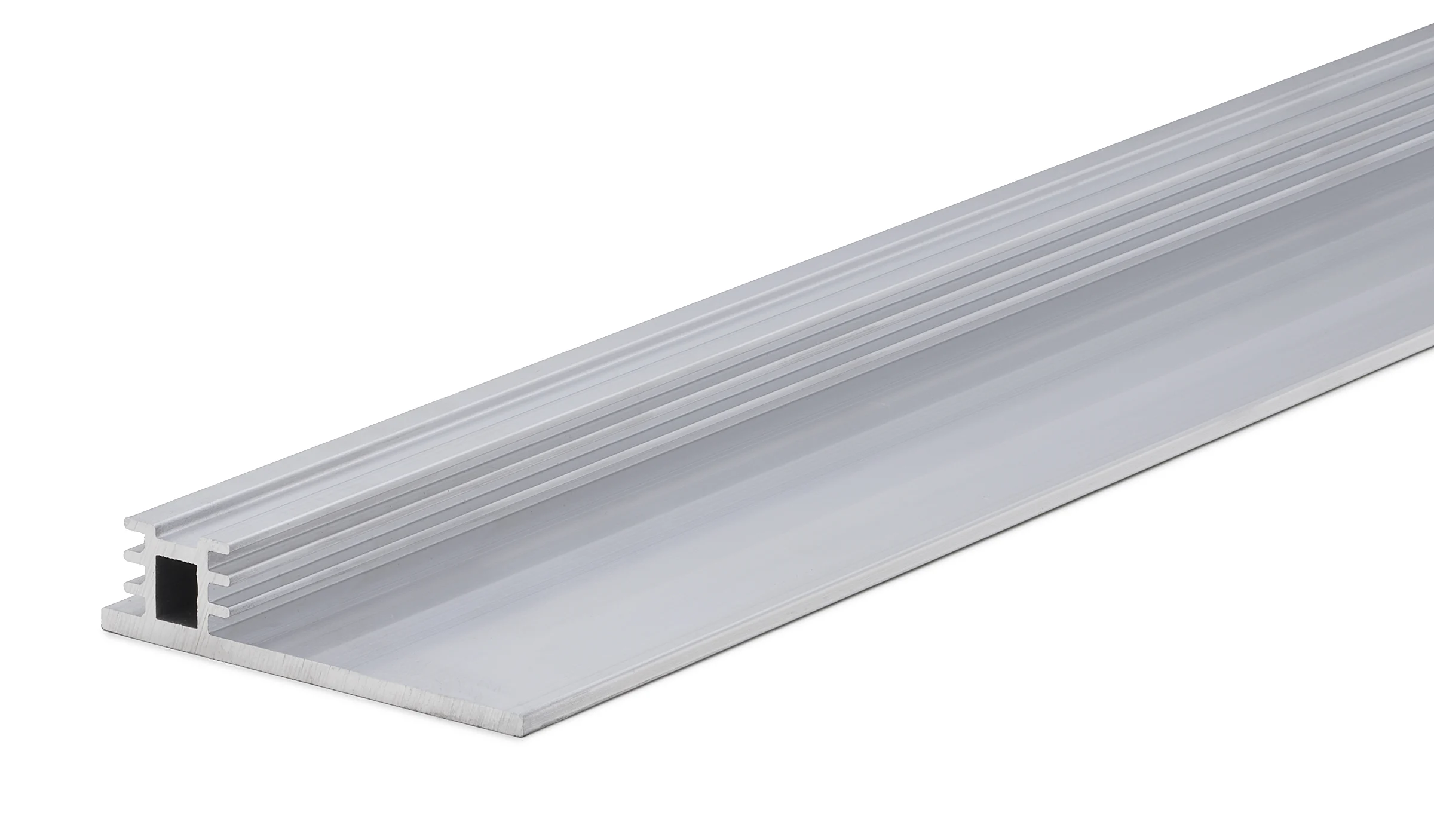

Ausführung Aluminium

Maße: 6000 x 124mm

Material: Aluminium EN AW-6063 T66

Sämtliche Längen sind alternativ zuschneidbar.

Keine Lochung im Profil. Diese muss bauseitig bei der Montage erfolgen.

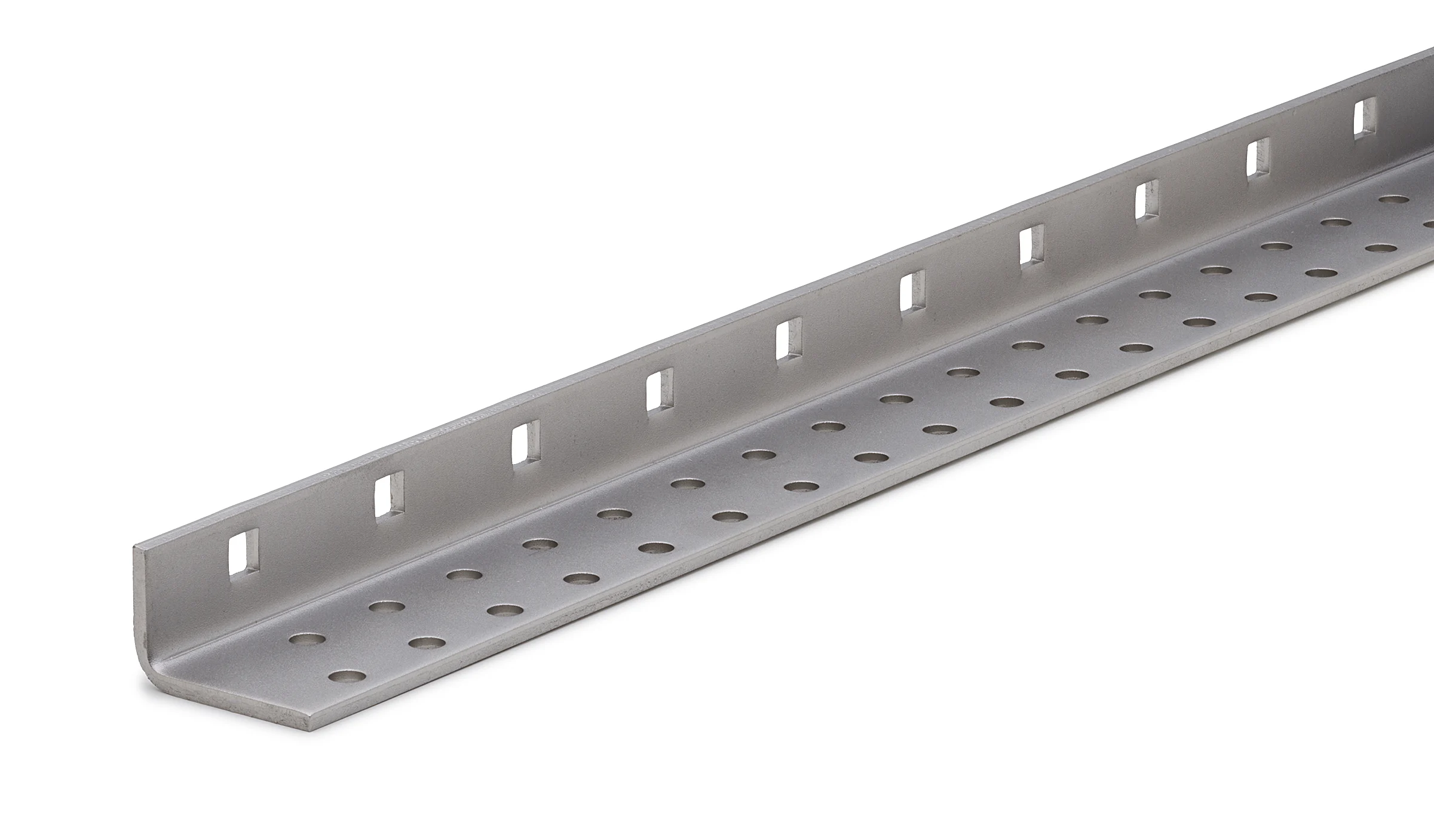

Ausführung Edelstahl

Maße: 950 x 55mm

Material: Edelstahl 1.4016

Inkl. Lochungen im Profil für die Verschraubung auf dem Sparren

Wir planen für Sie!

Haben Sie Fragen zu Ihrem Projekt oder dürfen wir Sie bei der Planung unterstützen?

Wir erstellen Ihnen gerne einen Projektplan für Ihre Unterkonstruktion inkl. Statiknachweis und passgenauem Angebot. Natürlich kostenfrei und völlig unverbindlich.

Planungsanfrage PROFINESS Montagesystem

Anfrageformular zur Planung und statistischen Berechnung von PROFINESS-Montagesystemen
