Name: Performance Dachhaken Mittellast inkl. DragonHead (35x6 | Edelstahl) - PROFINESS Onlineshop
Availability: InStock

Beschreibung
Zusätzliche Information
Rezensionen (0)
Downloads

Beschreibung

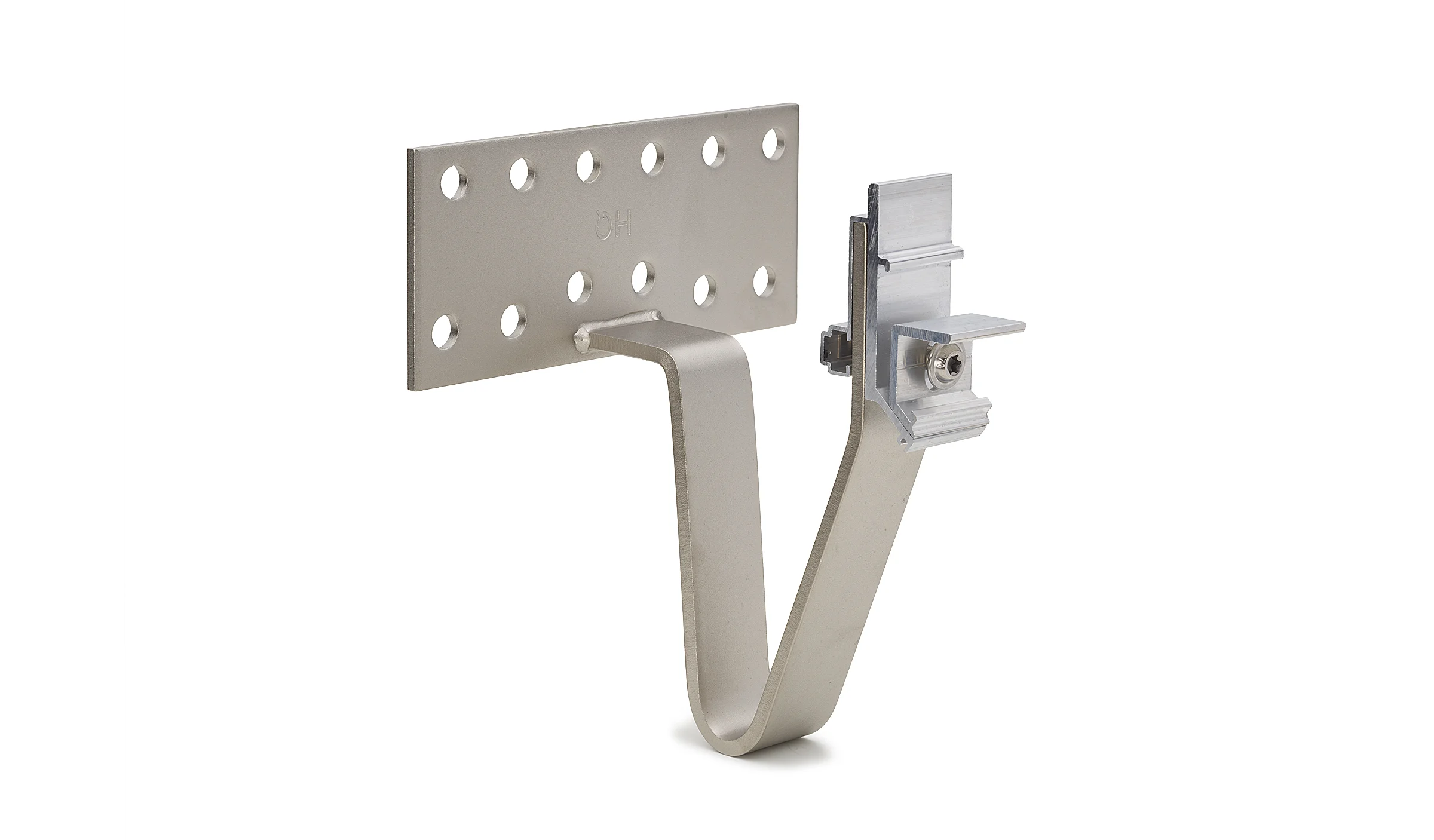

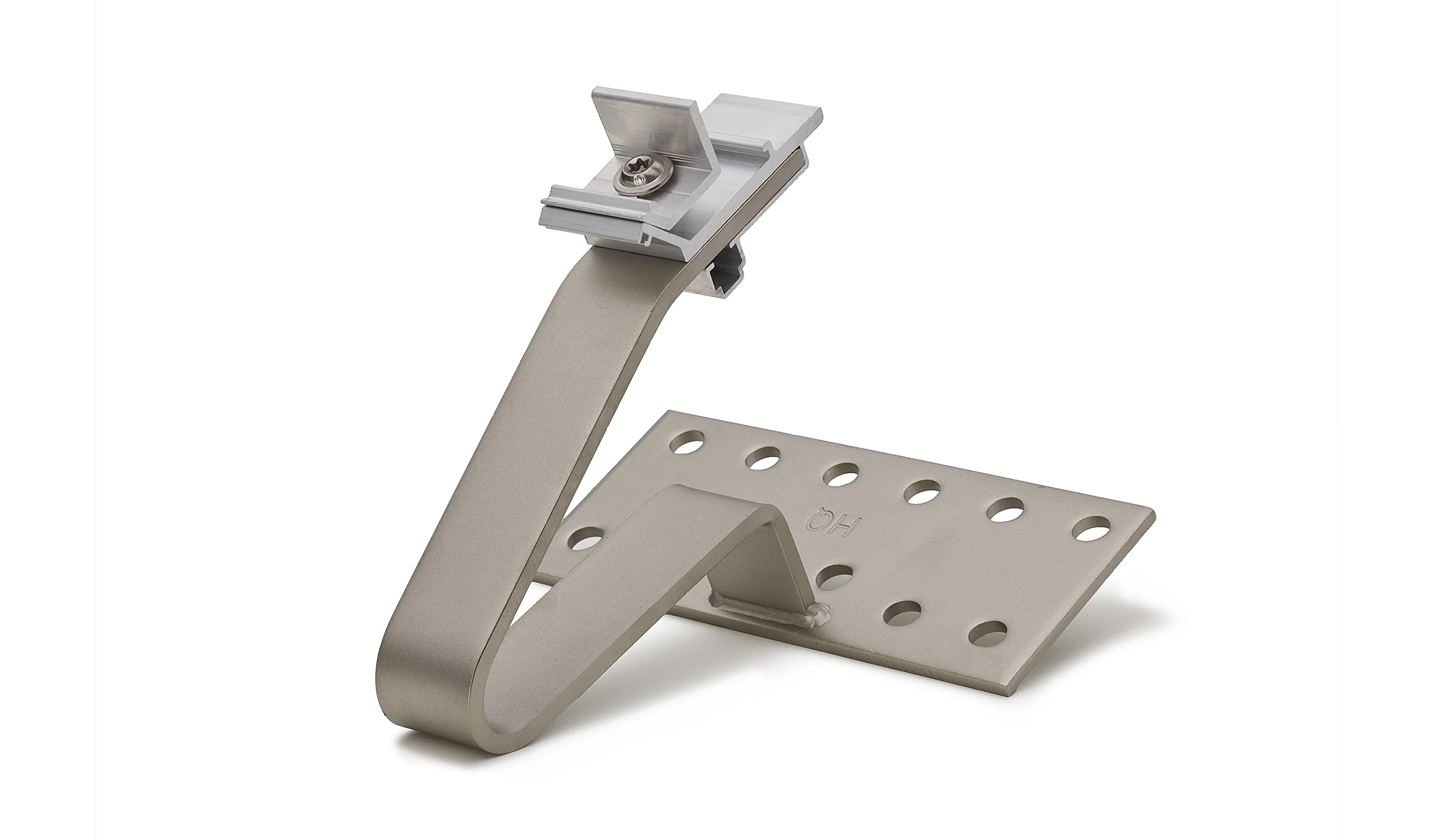

Mittellast-Dachhaken rund gebogen inkl. DragonHead-Adapter für eine besonders schnelle Montage und einfache Verschraubung der Montageschiene am Dachhaken von oben. Der Dachhaken kann i.d.R. für erhöhte Schneelasten oder zum Überspannen größerer Distanzen (Auslassen von 1-3 Sparren, je nach Spannweite des verwendeten Profils) verwendet werden . Unter Umständen kann dieser Dachhaken auch Schneelastzone 3 verbaut werden.

Sie haben die Auswahl aus den Bügelhöhen 35 / 40 / 45mm. Die passende Bügelhöhe ergibt sich aus der Höhe der Traglattung (vor dieser wird der Dachhaken auf der Konterlattung bzw. dem Sparren montiert) und der Materialstärke der Pfanne am Austrittspunkt des Dachhakens + wenige mm Sicherheitsabstand). So ist z.B. die 35er Bügelhöhe passend für niedrige (24mm) Lattung und ca. 1 cm dicke Standard-Pfannen.

Montagesystem	Profiness Performance-Serie
Grundplatte	180x80x5 mm
Bügelstärke	35×6 mm
Bügelhöhe	35 / 40 / 45 mm
Bügellänge	ca. 11 cm
Werkstoff	Edelstahl 1.4301
Mindestabnahmemenge	1 Stück
Verpackungseinheit	15 Stück / Karton
Gewicht	bis zu 1,38 kg / Stück

Wir planen für Sie!

Haben Sie Fragen zu Ihrem Projekt oder dürfen wir Sie bei der Planung unterstützen?

Wir erstellen Ihnen gerne einen Projektplan für Ihre Unterkonstruktion inkl. Statiknachweis und passgenauem Angebot. Natürlich kostenfrei und völlig unverbindlich.

Planungsanfrage PROFINESS Montagesystem

Anfrageformular zur Planung und statistischen Berechnung von PROFINESS-Montagesystemen

Bitte aktivieren Sie JavaScript in Ihrem Browser, um dieses Formular fertigzustellen.

- Step 1 of 4

Dacheindeckung bzw. Installationsort *

Ziegeldach
Trapezblechdach
Falzblechdach
Flachdach
Stockschraubenmontage (z.B. Wellblech-/Eternitdach)
Wandmontage
Sonderkonstruktion

Einführung
Wenn Sie mehrere Dachflächen eines Gebäudes mit den gleichen Bedingungen (z.B.: identischer Sparrenabstand oder Dachneigung - bei einer Belegung sowohl der Süd- als auch Nordseite des Hauses) haben, führen Sie bitte die Daten der gesamten Belegung auf und verdeutlichen uns die Aufteilung mit einer Skizze, die Sie am Ende dieses Formulars hochladen können.

Wenn Sie mehrere Dächer mit unterschiedlichen Bedingen belegen wollen, teilen Sie uns die abweichenden Daten je Dach bitte im Bemerkungsfeld am Endes dieses Formulars mit.

Fassade und Wandaufbau

Befestigungsart an der Fassade *

Montage in Beton/Mauerwerk (auch mit Dämmung)
Direktmontage an einer Blech-Fassade mit Bohrschrauben
Stockschraubenmontage durch eine Fassade mit Blechverkleidung

Farbe der Montageschiene *

Alu (blank)
Schwarz (eloxiert)

Gebäude-/Fassadendaten

Fassadenbreite (m)

Bitte geben Sie die Breite Ihrer Fassade in Metern an

Fassadenhöhe (m)

Bitte geben Sie die Höhe Ihrer Fassade in Metern an

Gebäudetiefe (m)

Bitte geben Sie die Tiefe Ihrer Fassade in Metern an, falls diese Fassadenfläche auch bestück werden soll

Gebäudedaten (Flachdach)

Dachneigung (Grad) *

Bitte geben Sie die Neigung Ihres Daches ein

Gebäudehöhe (m)

Länge Gebäudekante Ost (m)

Länge Gebäudekante Nord (m)

Gestellvariante

Bitte wählen Sie Ihre gewünschte Variante

Ost-West-System 10°
Süd-System verkürzt 10°
Süd-System verkürzt 15°

Gestellvariante (kopieren)

Süd-System Standard 10°
Süd-System Standard 15°
Dachparalleles Beschwerungssystem

Dachart

Bitte auswählen

Satteldach
Pultdach
Walmdach

Gebäudedaten

Dachneigung (Grad)

Bitte geben Sie die Neigung Ihres Daches ein

Firsthöhe (m)

Die Firsthöhe ist der Abstand zwischen dem Boden und dem First. Der Dachfirst ist die obere Kante einer Dachkonstruktion.

Ortganglänge (m)

Die Ortganglänge ist die Länge des Dachrands an der Giebelseite eines Hauses

Gebäudebreite Traufe (m)

Als Traufe wird die untere Kante am Dach eines Gebäudes bezeichnet.

Projektanschrift

Adresse *

Address Line 1

Address Line 2

Stadt

State / Province / Region

Land

Bitte gegeben Sie die Adresse des Installationsortes an.

Geplante Anlagen Nutzungsdauer (Wiederkehrintervall) *

25 Jahre (Mindest-Nutzungsdauer PV)
35 Jahre (Typische Nutzungsdauer PV)
50 Jahre (Standard Trägerwerksplanung)

Das Wiederkehrintervall beschreibt den angenommenen Zeitraum, bei der die Unterkonstruktion unter Einhaltung einer ordnungsgemäßen Installation sowie den entsprechenden Wartungsintervallen genutzt werden kann, ohne dass diese ersetzt werden muss.

Grundlage hierfür sind Berechnungen der statischen Auslegung und damit zusammenhängenden Materialeigenschaften sowie statistische Wahrscheinlichkeitsrechnung im Zusammenhang mit der Nutzungsdauer einer PV-Anlage bzw. deren Unterkonstruktion.

Je höher die angenommene Nutzungsdauer, desto größer sind statistisch gesehen die Anforderungen an das verbaute Material. In der Auslegungsplanung kann dies dazu führen, dass bei höherer angenommenen Nutzungsdauer mehr, oder stärkeres Material (bzw. mehr Ballast bei Flachdach-Systemen) berechnet wird.

Als praxisnahe Orientierung haben sich die oben aufgeführten Optionen für die Berechnung der Anlagen-Nutzungsdauer etabliert.

Geländedaten

Geländehöhe (m)

Bitte die Geländehöhe im NN eingeben

Geländekategorie *

Bitte auswählen

Windlast in kN/m2

* Pflichtangabe bei Anfragen außerhalb Deutschlands

Schneelast in kN/m2

* Pflichtangabe bei Anfragen außerhalb Deutschlands

Geländekategorien (bitte oben auswählen)

Moduldaten

Anzahl

Anzahl der Module auf der betrachteten Fläche.
Sollten Sie keine Anzahl eingeben, gehen wir von einer Vollbelegung aus.

Ausrichtung

hochkant
quer

Ausrichtung der Module

Modulmaße

Bitte geben Sie die Maße Ihres Moduls ein. Falls Sie sich noch nicht für ein konkretes Modul entschieden haben, nehmen wir die unten aufgeführten Maße an.

Länge (mm) *

Breite (mm) *

Rahmenhöhe (mm) *

Gewicht (KG)

Daten zum Ziegeldach

Sparrenabstand (cm) *

von Sparrenmitte zu Sparrenmitte
(Bei unterschiedlichen Sparrenabständen geben Sie zunächst einen Durchschnitt an und fügen Sie im Bemerkungsfeld am Ende dieses Formulars eine Erläuterung oder einen Anhang mit einem Sparrenplan an)

Sparrenmaß (cm)

Breite x Höhe des Sparrens

Checkboxen

Ziegeldach
Biberschwanzdach
Schieferdach
Schindeldach
Tegalitdach

Pfannenüberlappung (a) (cm)

Überlappung der Dachpfanne (Dachziegels) auf dem drunter folgenden Ziegel. (Diese Angabe ist wichtig für die Bestimmung der Hakenlänge). Standardhakenlänge ca. 11 cm | Dachhaken mit extra langem Bügel ca. 16 cm

Siehe (a) in der Skizze.

Passende Bügelhöhe (b) (cm)

Ergibt sich aus Lattungshöhe, Pfannenstärke plus 5 mm Sicherheitsabstand
(Messen Sie dazu vom Auflagepunkt des Dachhakens (Sparren bzw. darauf aufliegenden Konterlattung) bis zum unteren Austrittspunkt im Tal des Dachziegels).

Siehe (b) in der Skizze.

Ziegeltyp

Der Hersteller bzw. der Ziegeltyp ist i.d.R. auf der Rückseite Ihres Ziegels vermerkt.

Gewünschte Holzschraubenlänge (cm)

Die Holzschraubenlänge ergibt sich aus der Einschraubtiefe in den Sparren ( 70 mm) + ggf. Stärke der Dämmung, + ggf. Höhe der Konterlatte + 5 mm für die Grundplatte des Dachhakens

Ersatzziegel gewünscht?

ja
nein

Daten zum Trapezblech

Material *

Stahlblech
Aluminium

Blechstärke (mm) *

Sollte Ihre Blechstärke nicht wählbar sein, wählen Sie bitte die naheliegendste Variante.

Bevorzugte Verschraubung

Die Standard Bohrschraube hat eine gehärtete Bohrspitze mit ausreichend Bohrleistung für Trapezschiene und Trapezblech. Die Dünnblechschraube bohrt spanlos, hat leicht bessere Auszugswerte, aber eine geringere Bohrleistung.

Sickenabstand Mitte/Mitte (a) (mm)

Der Sickenabstand wir von der Mitte der Hochsicke, bis zur Mitte der nächsten Hochsicke gemessen. Siehe (a) in der Skizze.

Breite der Hochsicke (b) (mm)

Messen Sie die Breite der Auflagefläche der Obersicke/Hochsicke. Siehe (b) in der Skizze.

Daten zum Falzblech

Material *

Titanzink
Verzinktes Blech
Kupfer

Breite der Falz (mm)

Bitte messen Sie die Breite der Falz an der breitestes Stelle - idealerweise mit einem Messschieber

Höhe der Falz (mm)

Bitte messen Sie die Hohe der Falz - idealerweise mit einem Zollstock / Gliedermaßstab

Falzabstand (cm) *

Messen Sie bitte den Abstand der Falze zueinander

Falzform

Doppelstehfalz
Doppelstehfalz
Winkelfalz
Snapfalz
Snapfalz
Snapfalz
Rundfalz
Rundfalz
Nailstrip 25 mm hoch
Nailstrip 38 mm hoch
Rip Roof
Horizontal Profil > 14 mm breit
Horizontal Profil > 14 mm breit
Domitec, Klip-Lok, Saflok
Domitec, Klip-Lok, Saflok
Rundfalz > 22 mm breit
River Clack
T Profil
T Profil

Bilder der Falz

Drag & Drop Files, Choose Files to Upload You can upload up to 5 files.

Wenn Sie Ihre Falzform nicht eindeutig zuordnen können, machen Sie bitte ein Foto der Falz von vorne sowie von oben, damit wir die Geometrie eindeutig identifizieren können. (Klicken zum hochladen oder die Dokumente einfach per Drag and Drop auf die Fläche ziehen).

Daten zum Dach

Dacheindeckung *

Material *

Stahlblech
Aluminium

Wenn es sich um ein Blechdach handelt

Blechstärke (mm) *

Sollte Ihre Blechstärke nicht wählbar sein, wählen Sie bitte die naheliegendste Variante.

Sicken-/ Wellenabstand Mitte/Mitte (a) (mm)

Der Abstand wird von der Mitte der Hochsicke bzw. Oberwelle, bis zur Mitte der nächsten Hochsicke-/Oberwelle gemessen.

Siehe (a) in der Skizze.

Sicken-/ Wellenhöhe (b) (mm)

Geben sie die eigentliche Wellenhöhe an.

Siehe (b) in der Skizze.

Klemmstärke/ Klemmbereich (c) (mm)

Geben Sie den Abstand der Hochsicke/Oberwelle bis zum Einschraubpunkt der Stockschraube an.

Siehe (c) in der Skizze.

Dachkonstruktion. Verschraubung in ... *

Träger aus ... *

Abstand der Pfetten / Sparren (d) (cm) *

Abstand der Pfetten / Sparren zueinander (mittig gemessen).

Siehe (d) in der Skizze.

Stärke (Dicke) des Holz-/ bzw. Stahlträgers (e) (mm) *

Bitte die Stärke (Dicke) des Holz-/ bzw. Stahlträgers angeben in denen die Verankerung erfolgen soll.

Siehe (e) in der Skizze.

Gebäudedaten (Flachdach)

Dachhaut

Zusatzinformationen zur Dacheindeckung: a) Sofern die optionale Dienstleistung zur Erstellung der Ballastplanung in Anspruch genommen wird, sollte bauseitig unbedingt das Gesamtgewicht der PV-Anlage inkl. Ballast mit der bauseits vorhandenen Dachlastreserve (KG/m²) abgeglichen oder nach Bedarf ein Gebäudestatiker konsultiert werden.
b) Sofern sich unter der Dachhaut eine „weiche“ Dämmung ohne Schalung befindet, muss bauseitig geprüft werden, ob diese für die Aufstellung einer PV-Anlage (und die Übertragung von Punktlasten) geeignet ist.
Wenn Ihnen dazu schon Informationen vorliegen, nutzen Sie dafür das Bemerkungsfeld am Ende des Formulars.

Höhe der Attika (cm)

Falls eine Attika vorhanden ist

Montage in Beton/Mauerwerk (auch mit Dämmung)

Kurze Schienenstücke (12 cm)
Durchgehende Schiene

Bitte wählen Sie Ihre bevorzugte Variante der oberen Montageschiene

Montage im Kreuzverbund:
Zunächst wird das Unterprofil an der Wand verschraubt/verankert. Die obere Kreuzschiene wird mittels Bohrschrauben auf dem Unterprofil fixiert.
Das Oberprofil kann als Kurzschiene (je Modulklemmenposition eine Kurzschiene) oder als durchgehendes Profil in maximal 6 Meter Länge (für bis zu 5 Module in einer Reihe) montiert werden.
Sofern die Module hochkant montiert werden, verlaufen die Unterschienen vertikal und die Kreuzschienen horizontal – sofern die Module quer montiert werden, umgekehrt.

Verankerungsgrund:

Bitte wählen Sie Ihren jeweiligen Montageuntergrund und machen weiterführende Angaben.
Die Art Ihrer Wand ist entscheidend, um die korrekte Verankerungslösung zu wählen. Wenn Sie den genauen Typ Ihres Mauerziegels nicht kennen, wählen Sie bitte zumindest die Art des Ziegels mit der Option "sonstiger".

Mauerziegel
