Name: Connect Quick | Endklemme KlickFix
SKU: 395
Availability: InStock

Beschreibung

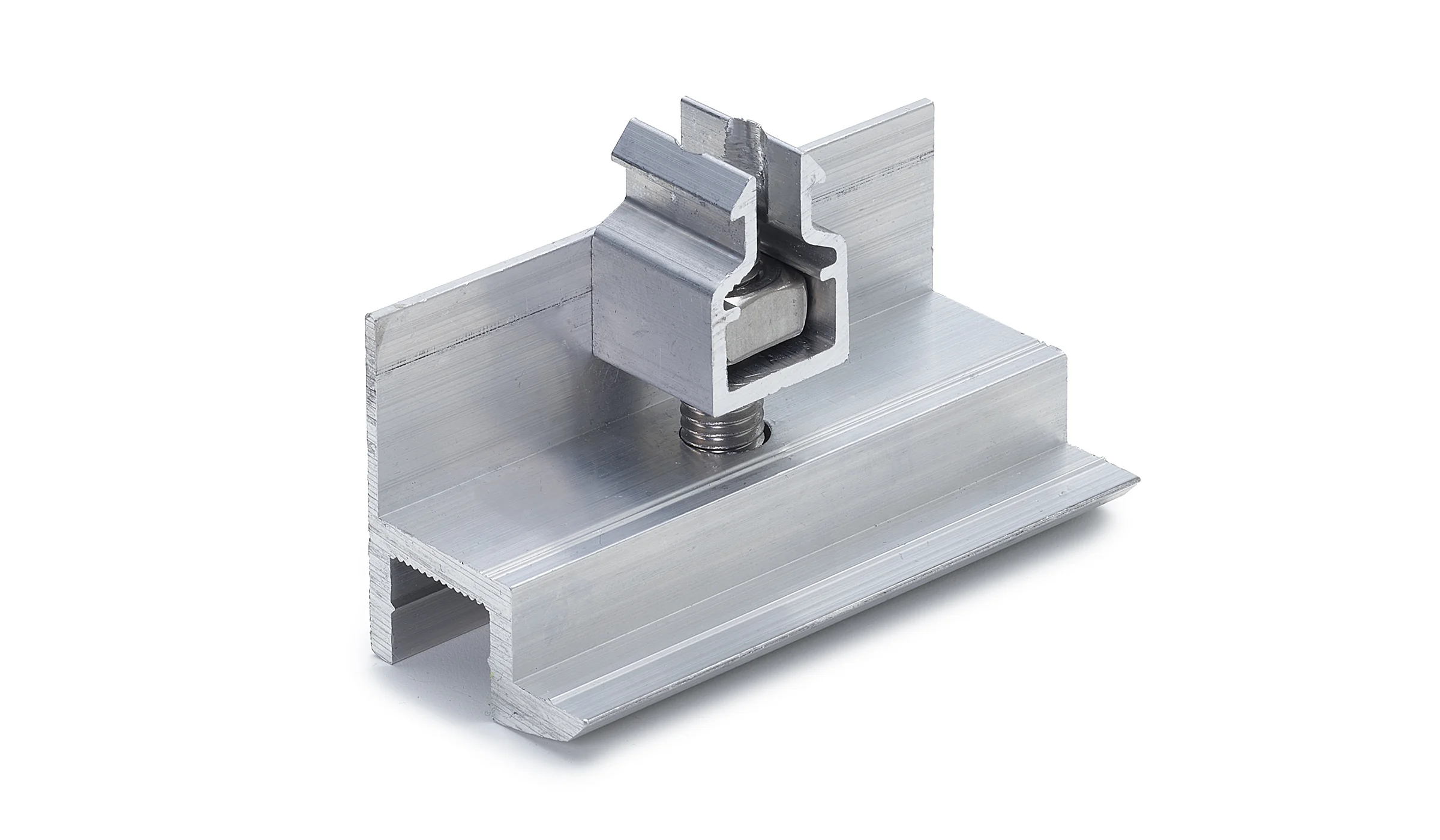

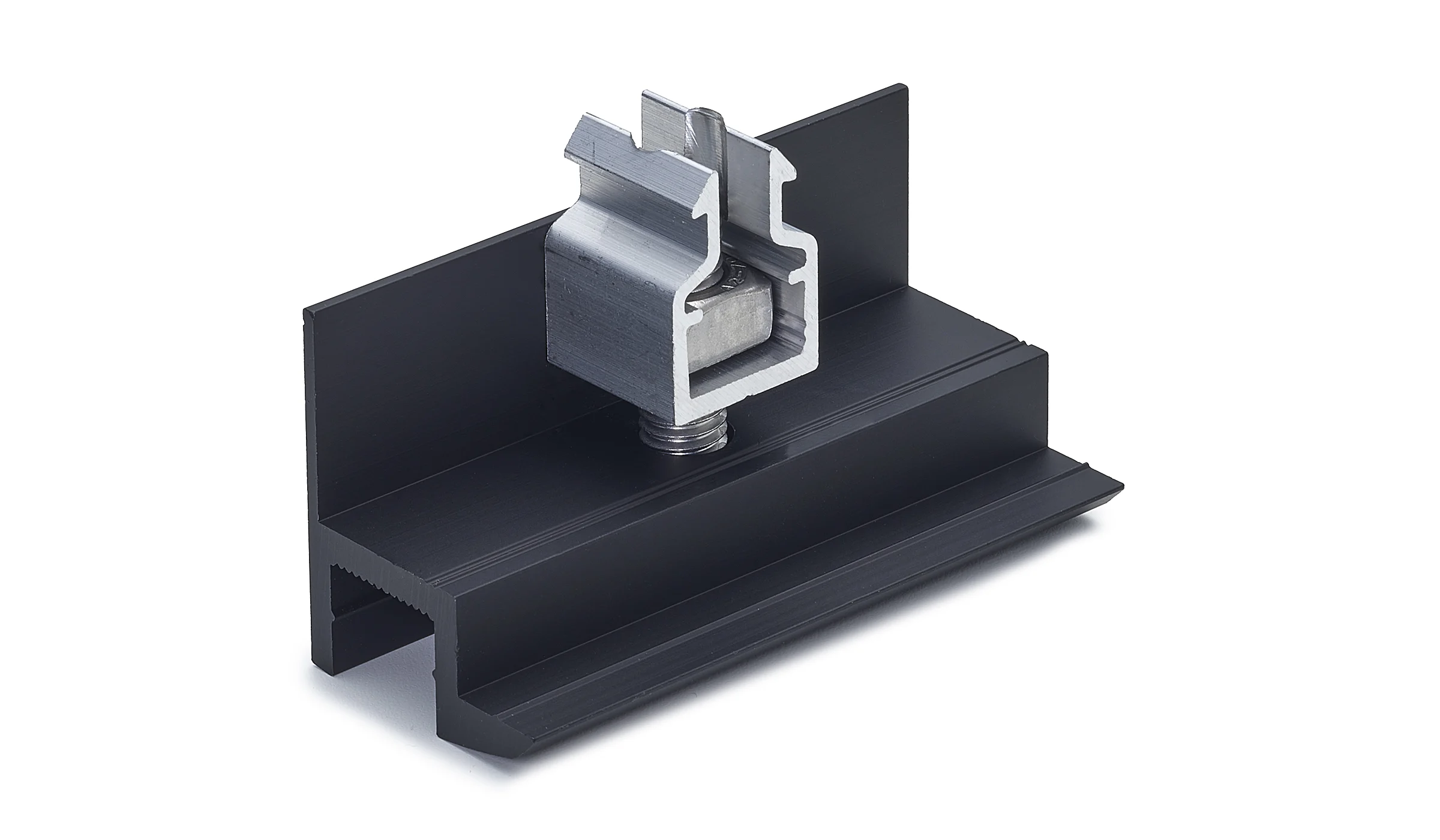

Die Modul-Endklemme unseres Schnellbau-Klick-Systems ist bereits vormontiert. Bei der Modulmontage muss die Klemme nur in den Profilkanal geklickt und die Schraube angezogen werden. Bitte suchen Sie die Klemme passend zu der Modulrahmenstärke Ihres PV-Moduls aus. Schwarz eloxierte Klemmen sind auch in Meeresnähe korrosionsbeständig. Gesamtlänge 7 cm.

Wir planen für Sie!

Haben Sie Fragen zu Ihrem Projekt oder dürfen wir Sie bei der Planung unterstützen?

Wir erstellen Ihnen gerne einen Projektplan für Ihre Unterkonstruktion inkl. Statiknachweis und passgenauem Angebot. Natürlich kostenfrei und völlig unverbindlich.

Planungsanfrage PROFINESS Montagesystem

Anfrageformular zur Planung und statistischen Berechnung von PROFINESS-Montagesystemen
