Beschreibung

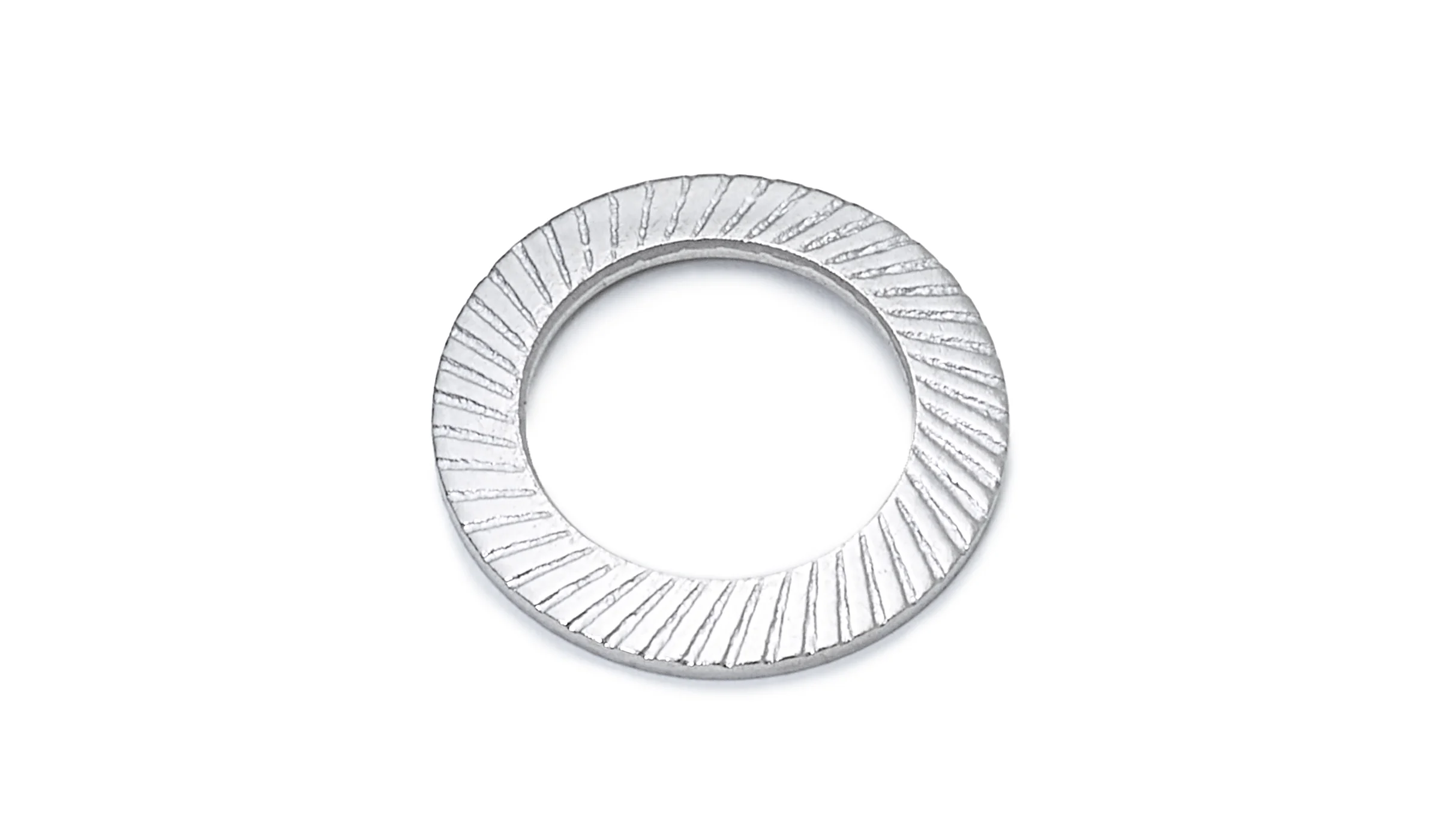

Sicherungsscheiben passend für unsere Modulklemmen und Zylinderkopfschraube (Innensechskant). Edelstahl A2, Innendurchmesser 8,4 mm.
Sicherungsscheiben werden bei der Klemmung von Modulen mit herkömmlichen Mittel- und Endklemmen und Nutenstein bei den unten aufgeführten Modulhöhne benötigt.
Die Mittelklemme wird mit einer Zylinderkopfschraube (Innensechskant) in den Nutenstein geschraubt, der im oberen Kanal des Montageprofils eingeklickt wird. Eine Sicherungsscheibe 9250-2-8,4 kann generell immer verwendet werden. Je nach Modulrahmenstärke und Schraubenlänge ist sie auch notwendig, damit die Schraube nicht auf den Profilboden stößt. Die entsprechende Schraubenlänge entnehmen Sie bitte der folgenden Tabelle.
Zusätzliche Sicherungsscheibe
| Modulhöhe | Schraube | Sicherungsscheibe |
|---|---|---|
| 28 mm | Zylinderkopfschraube (Innensechskant) M8x30 | |
| 30 mm | Zylinderkopfschraube (Innensechskant) M8x35 | x |
| 32 mm | Zylinderkopfschraube (Innensechskant) M8x35 | |
| 34 mm | Zylinderkopfschraube (Innensechskant) M8x35 | |
| 35 mm | Zylinderkopfschraube (Innensechskant) M8x40 | x |
| 36 mm | Zylinderkopfschraube (Innensechskant) M8x40 | x |
| 38 mm | Zylinderkopfschraube (Innensechskant) M8x40 | |
| 40 mm | Zylinderkopfschraube (Innensechskant) M8x45 | x |
| 41 mm | Zylinderkopfschraube (Innensechskant) M8x45 | x |
| 42 mm | Zylinderkopfschraube (Innensechskant) M8x45 | |
| 45 mm | Zylinderkopfschraube (Innensechskant) M8x50 | x |
| 46 mm | Zylinderkopfschraube (Innensechskant) M8x50 | x |
| 50mm | Zylinderkopfschraube (Innensechskant) M8x55 | x |
Zusätzlich kann die Sicherungsscheibe aber natürlich auf bei jeder anderen M8er-Verschraubung als Schraubensicherung verwendet werden.
