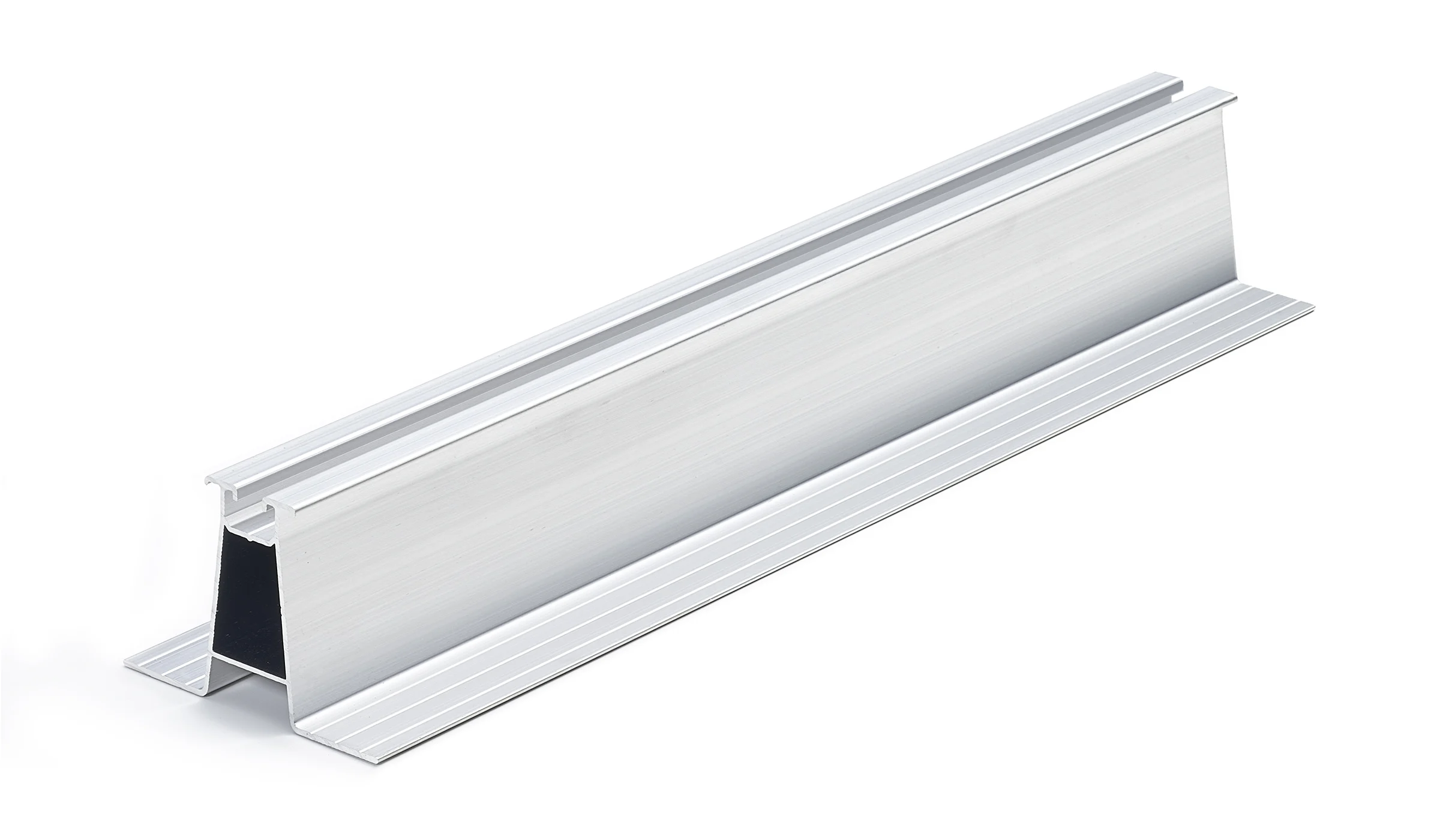

Name: Roof Trapez Kurzschiene hoch (Gesamthöhe 60 mm)
SKU: 717
Availability: InStock

Beschreibung

Unser Roof Trapez-Montageschiene zur direkten Befestigung auf Trapezblech von Sicke zu Sicke. Mittlere Version mit 60 mm Höhe, vorkonfektioniert in unterschiedlichen Längen, teilweise vollflächig mit EPDM beklebt und 24-fach gelocht. Zur Befestigung der Profile empfehlen wir unsere bauaufsichtlich zugelassenen Bohrschrauben oder Niete.

Montagesystem	Profiness Roof-Serie
Breite	90 mm
Höhe	60 mm
Länge	je nach Ausführung
Oberfläche	Aluminium blank
Werkstoff	Aluminium EN AW 6063-T66
Mindestabnahmemenge	1 Stück
Verpackungseinheit	72 Stück / Karton
Gewicht	1,047 kg /m
