Name: Roof Trapez² Kurzschiene Hochsicke Klick (hoch) vorgebohrt + EPDM
SKU: Shop-9664-PR31HSFlex-S
Availability: InStock
Rating: 5.00 (1 reviews)

Beschreibung
Zusätzliche Information
Rezensionen (1)

Beschreibung

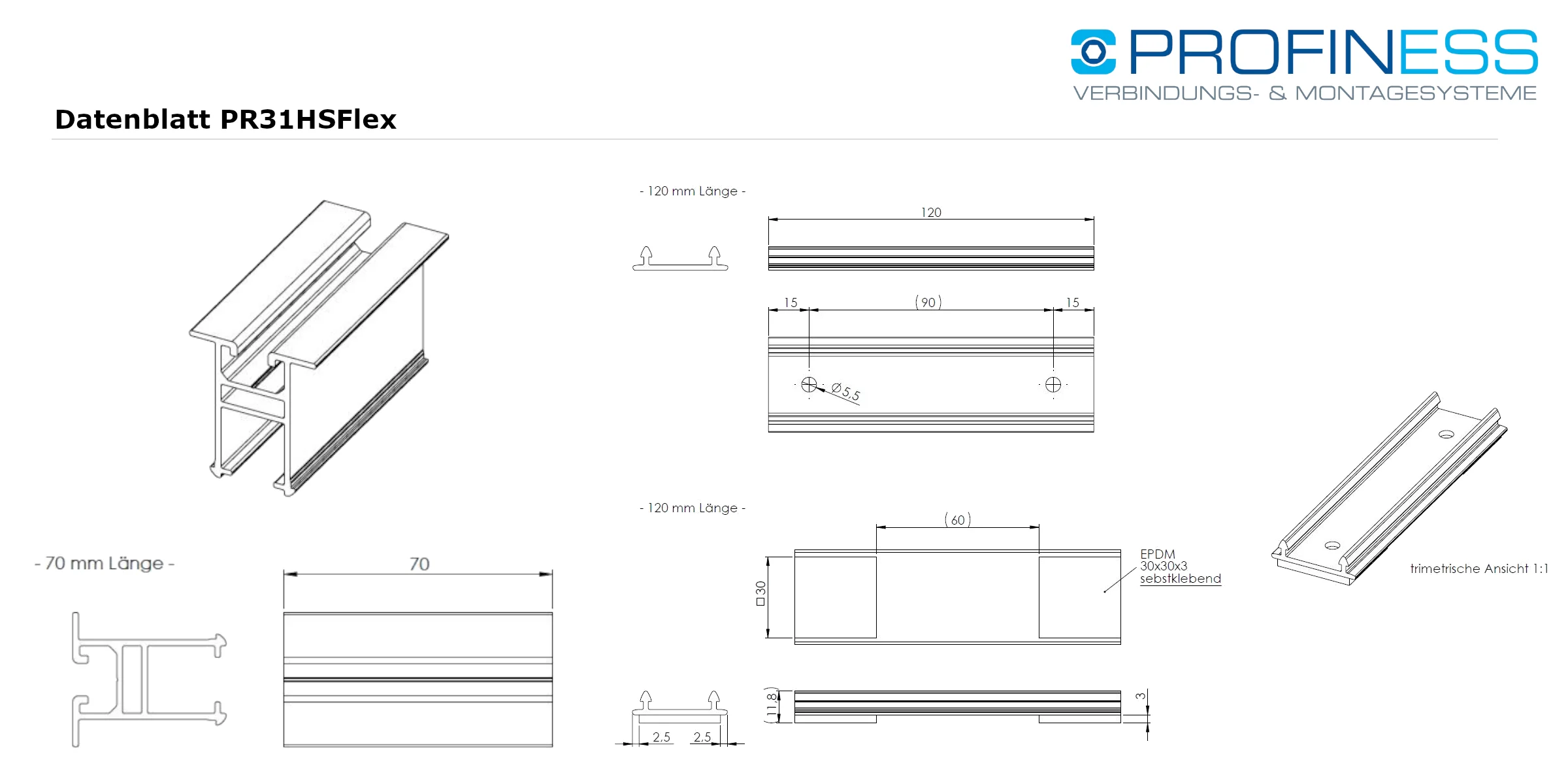

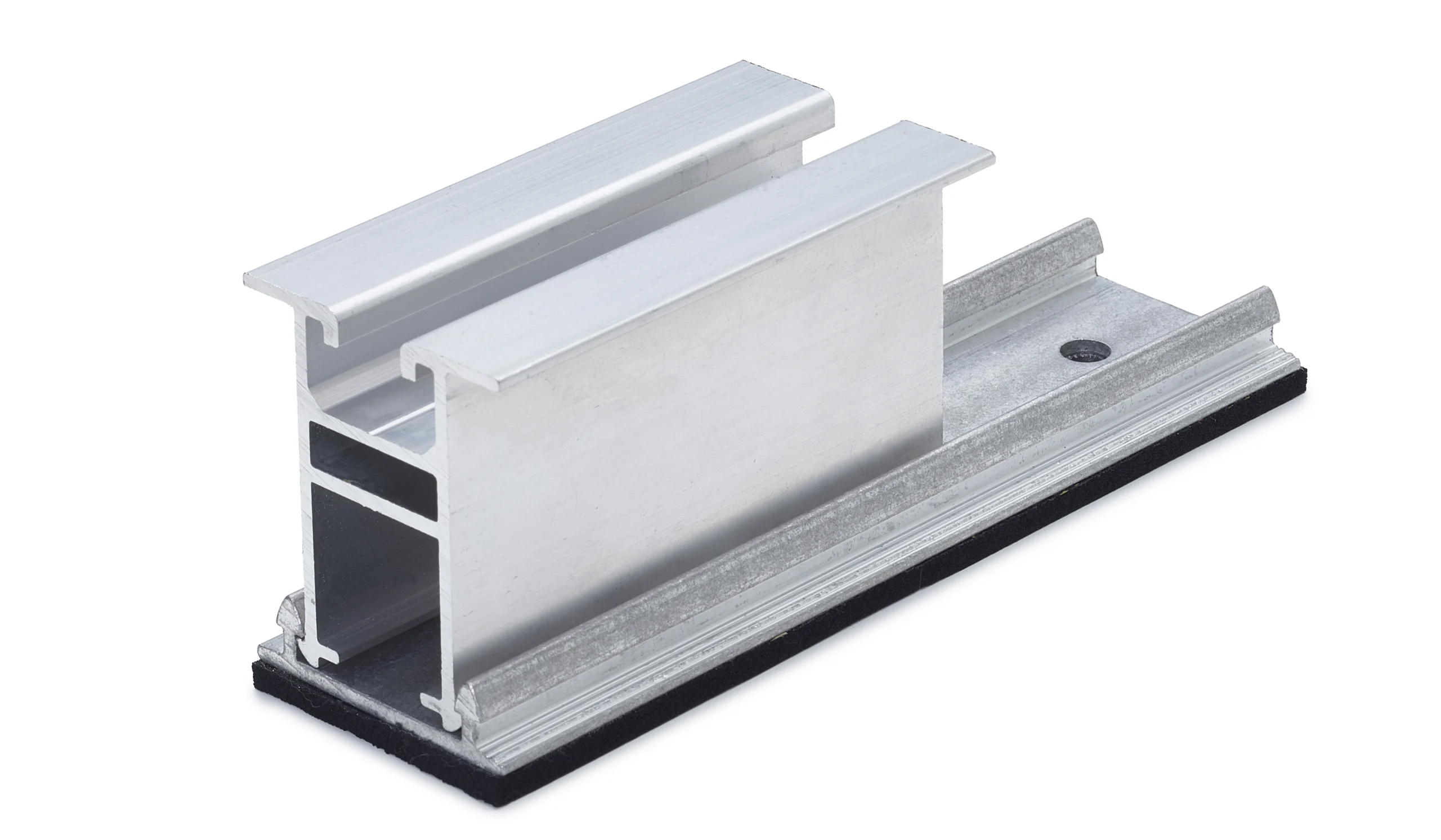

Kurze Montageschiene zur direkten Befestigung in Richtung der Hochsicke, mit Nutensteinkanal, Bodenbreite ca. 35 mm, Gesamthöhe ebenfalls 40 mm. Speziell für quer liegende Module zur Klemmung an der langen Rahmenseite. Profile sind vorgebohrt und bestehen aus einer flachen Profilschiene, die direkt auf der Hochsicke verschraubt wird. Zur Befestigung der Profile empfehlen wir unsere bauaufsichtlich zugelassenen Bohrschrauben oder Niete.

Im zweiten Schritt wird dann der obere Trägerpart in die Grundschienen eingeklickt. Diese Installationsart ermöglich nicht nur einen komfortable Montage, sondern auch einen bessere Hinterlüftung der Module durch einen weiteren Abstand der Module zum Trapezblech.

Montagesystem	Profiness Roof-Serie
Breite	35 mm
Höhe	40 mm
Länge	12 cm
Oberfläche	Aluminium blank
Werkstoff	Aluminium EN AW 6063-T6
Mindestabnahmemenge	1 Stück
Verpackungseinheit	100 Stück / Karton
Gewicht	0,0839 kg /m
