Name: Performance | Winkelfalzklemme
SKU: 9584-Winkelfalzklemme#T
Availability: InStock

Beschreibung
Zusätzliche Information
Downloads

Beschreibung

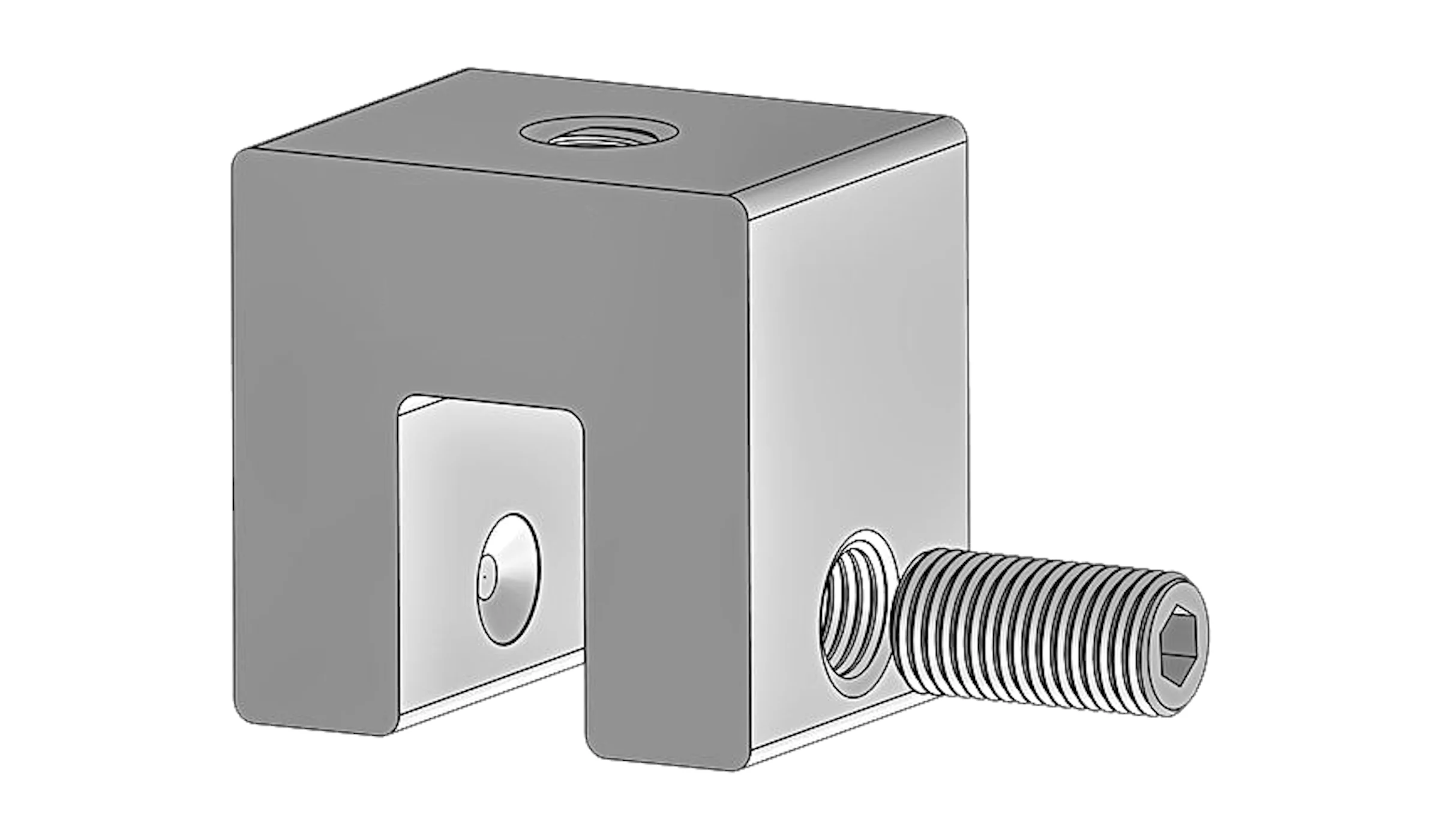

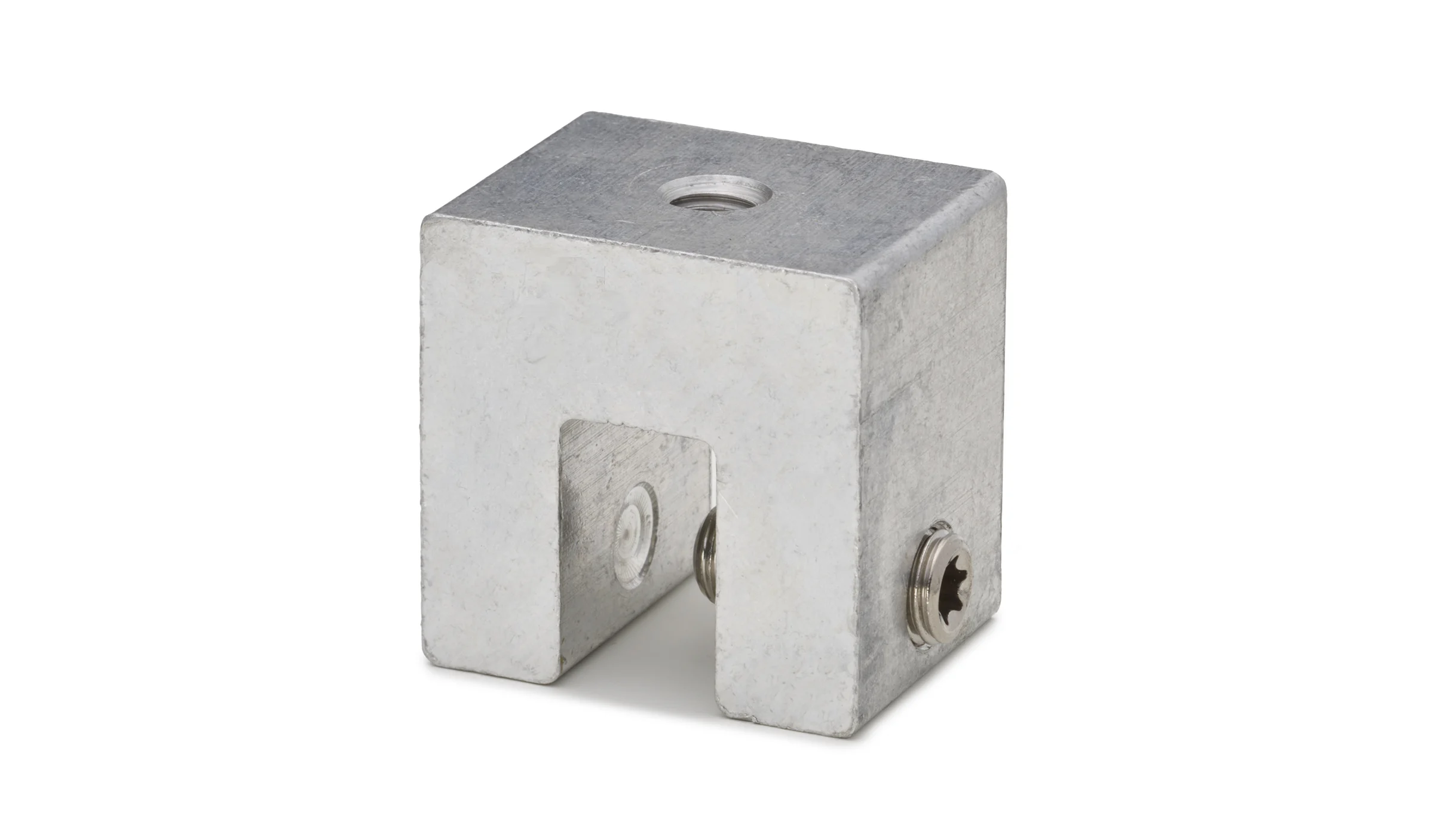

Performance Falzklemme für (S)nap und Winkelfalz mit einer Madenschraube und oberseitigen M8-Gewinde

Öffnungsschlitz von 14mm

Es werden Adapterblech 82x30x5mm A2 für M10 und Sperrzahnschraube (DIN 6921 – 8×16) zusätzlich benötigt.

Alternativ bieten wir auch Klemmen für Steh-, Doppelsteh-, Rund-, Nail-Strip- und Rip Roof-Falzdächer an
