Name: Connect Basic | Ausblaspumpe - PROFINESS Onlineshop
SKU: 9001-Bohrlochreinigung#T
Price: 59.9060 EUR
Availability: InStock

Beschreibung
Zusätzliche Information
Rezensionen (0)

Beschreibung

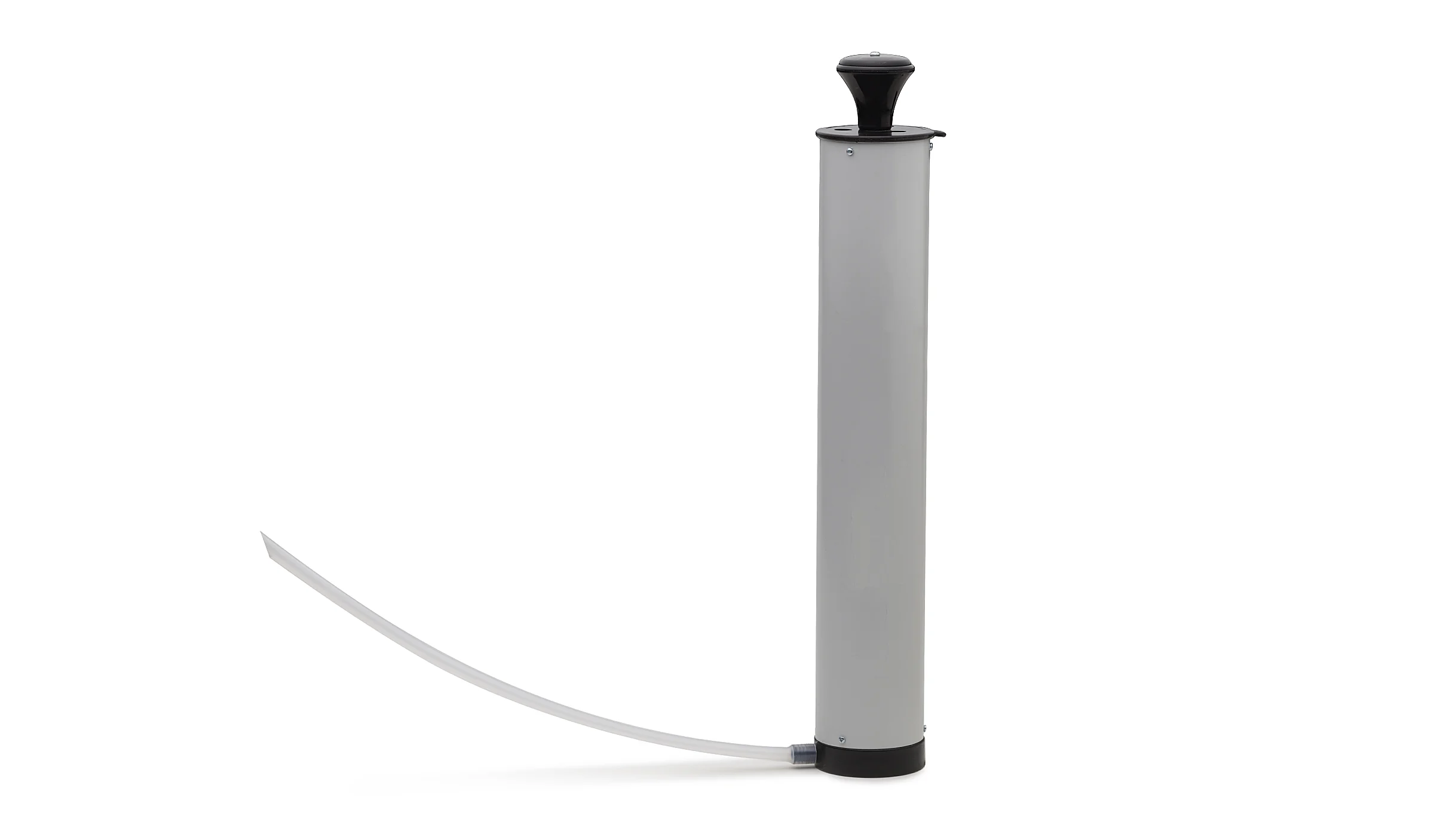

Connect Basic Ausblaspumpe für die manuelle Bohrlochreinigung.
Ohne eine vollständige Reinigung des Bohrlochs kann keine fachgerechte Montage erfolgen

Durchmesser des Ausblasrohr 9 mm, grau | VPE: 1 Stück

Wir planen für Sie!

Haben Sie Fragen zu Ihrem Projekt oder dürfen wir Sie bei der Planung unterstützen?

Wir erstellen Ihnen gerne einen Projektplan für Ihre Unterkonstruktion inkl. Statiknachweis und passgenauem Angebot. Natürlich kostenfrei und völlig unverbindlich.

Planungsanfrage PROFINESS Montagesystem

Anfrageformular zur Planung und statistischen Berechnung von PROFINESS-Montagesystemen
