Beschreibung

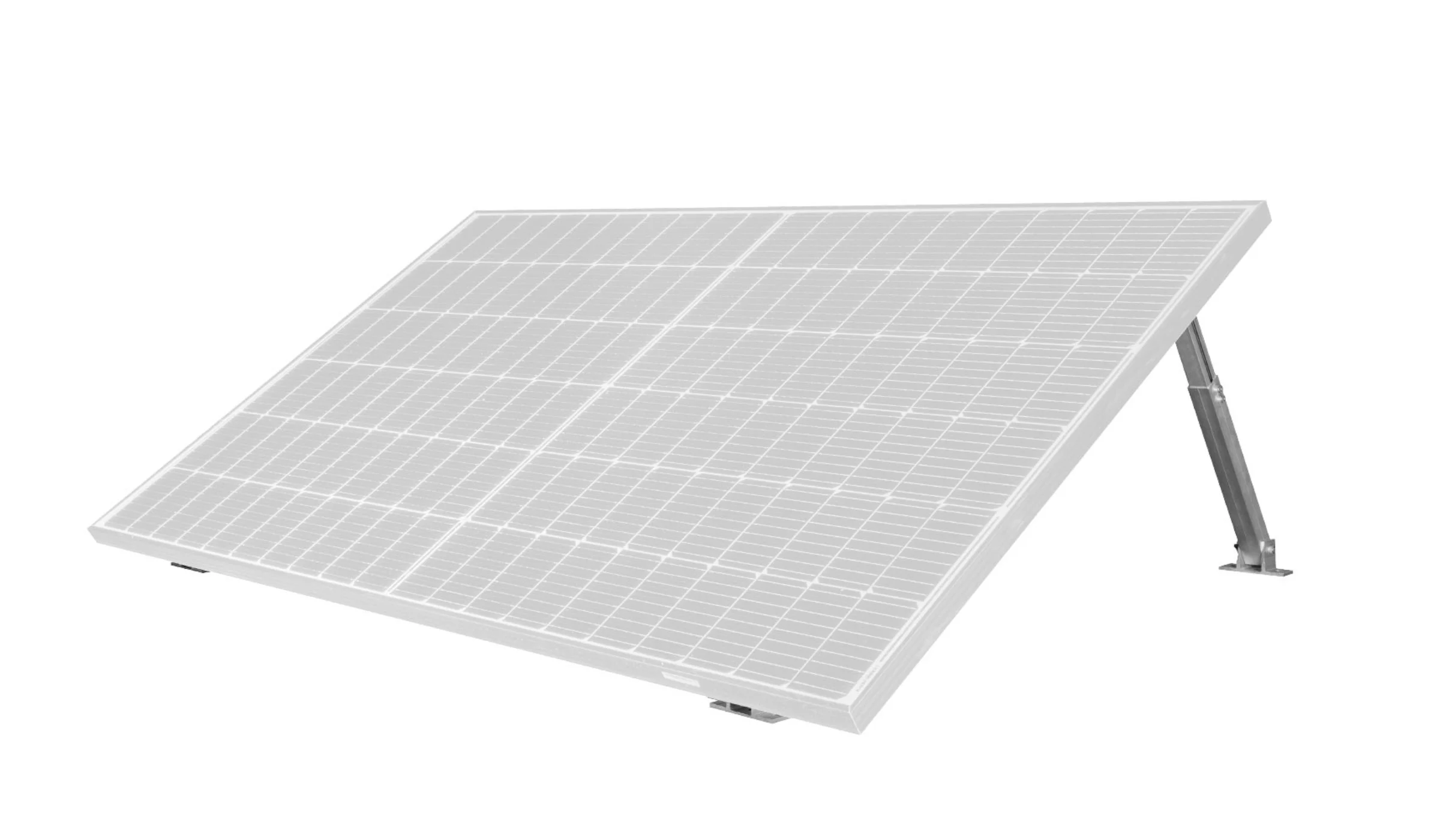

Flat Basic Teleskop Aufständerungs-Set zur Befestigung von einem PV-Modul (bis ca. 1150 mm Breite).

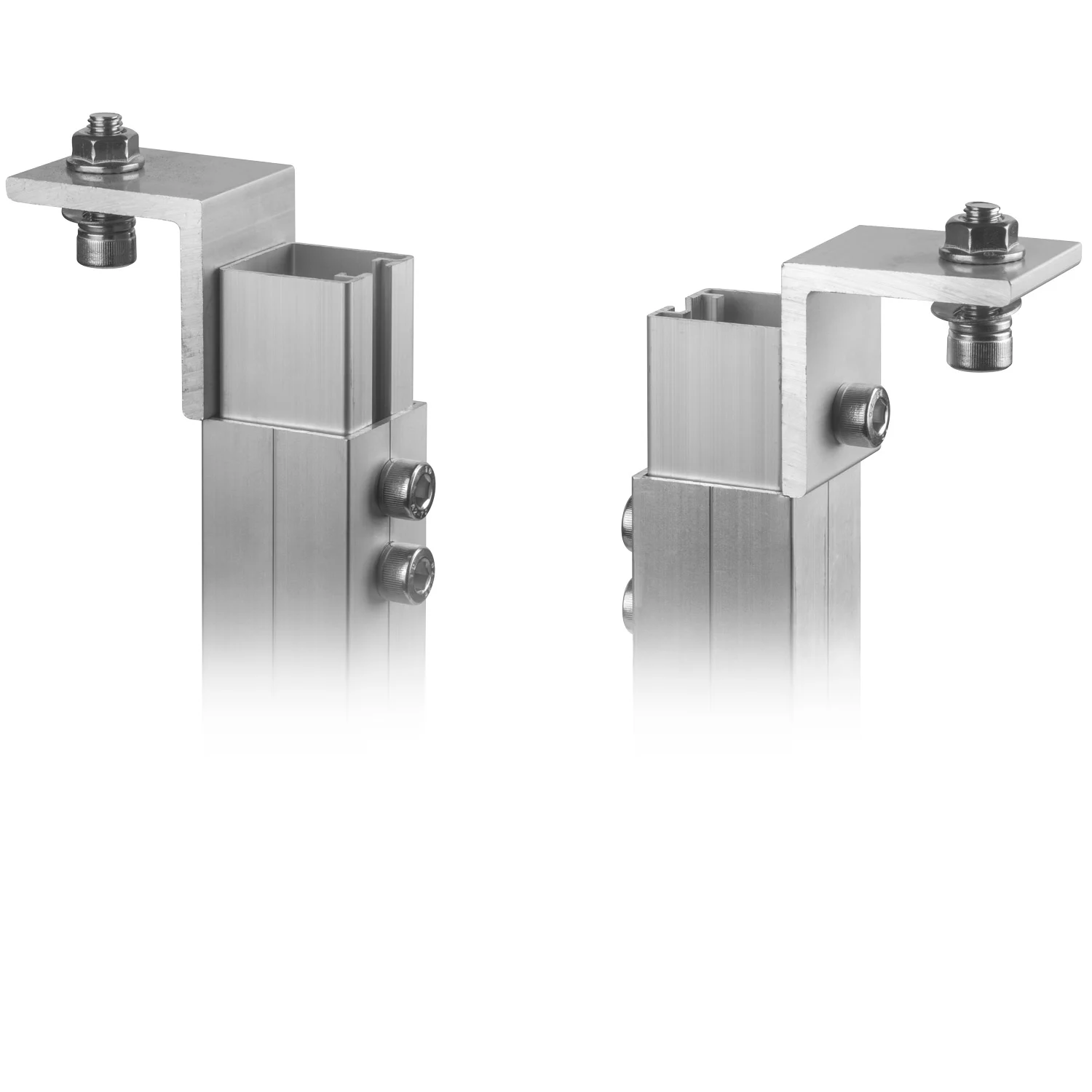

Direktverschraubung des Moduls mit M8 Schrauben an der langen Rahmenseite. Neigungswinkel individuell einstellbar zwischen 15-30°

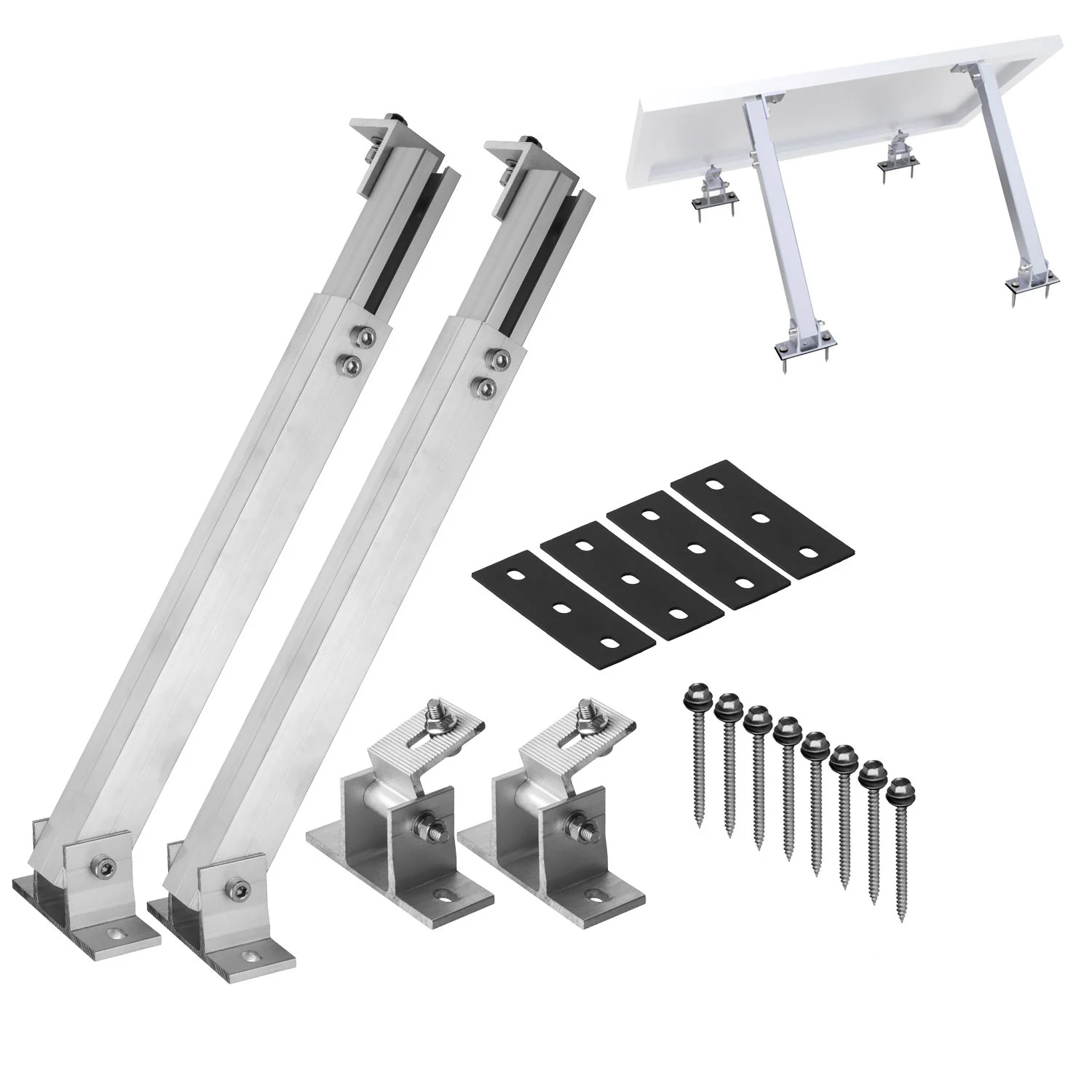

Set enthält:

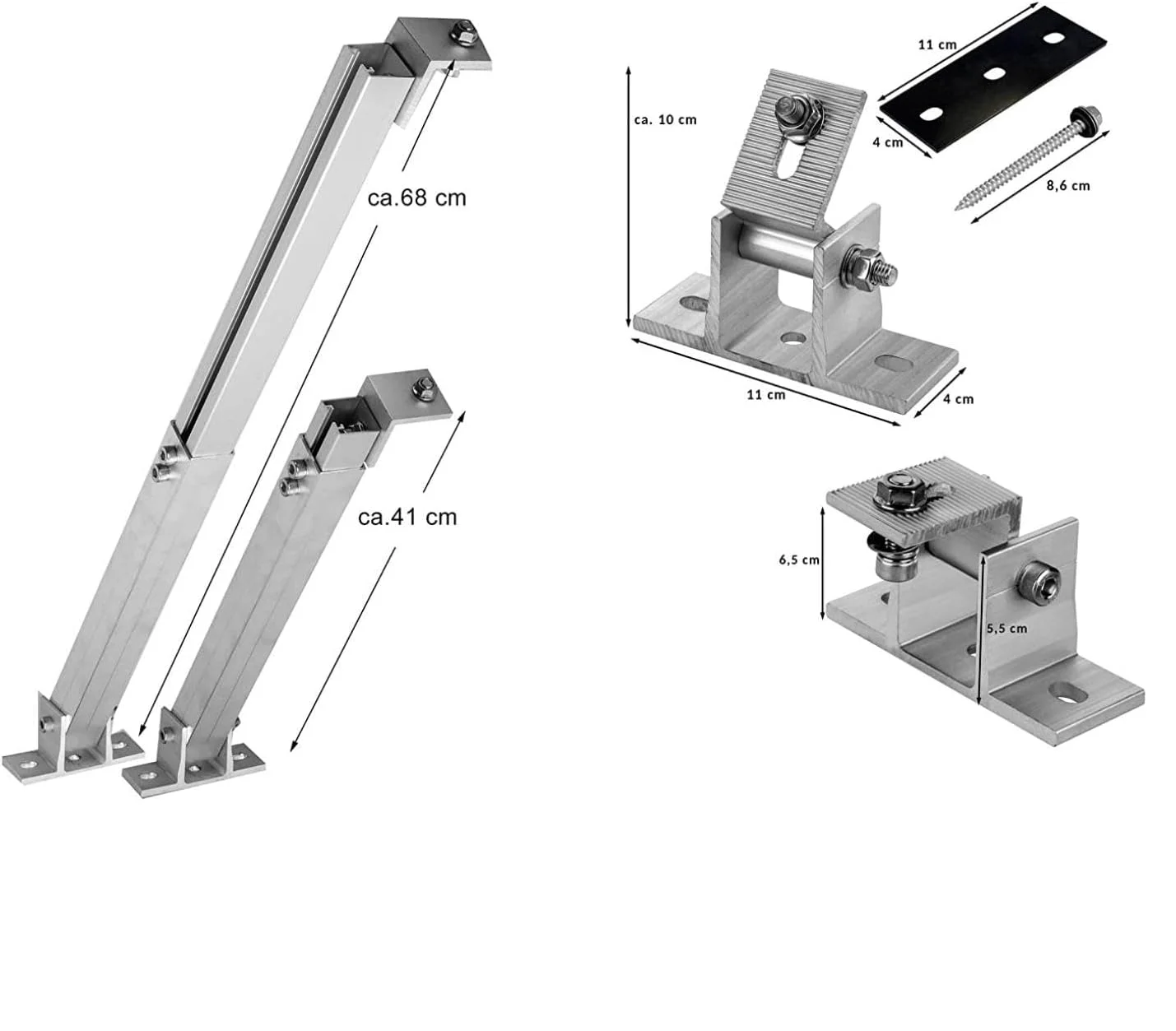

• 2 lange Teleskop Stützen 41-68cm
• 2 kurze Stützen
• 4 Gummiauflagen
• Schraubenset

Wir planen für Sie!

Haben Sie Fragen zu Ihrem Projekt oder dürfen wir Sie bei der Planung unterstützen?

Wir erstellen Ihnen gerne einen Projektplan für Ihre Unterkonstruktion inkl. Statiknachweis und passgenauem Angebot. Natürlich kostenfrei und völlig unverbindlich.

Planungsanfrage PROFINESS Montagesystem
