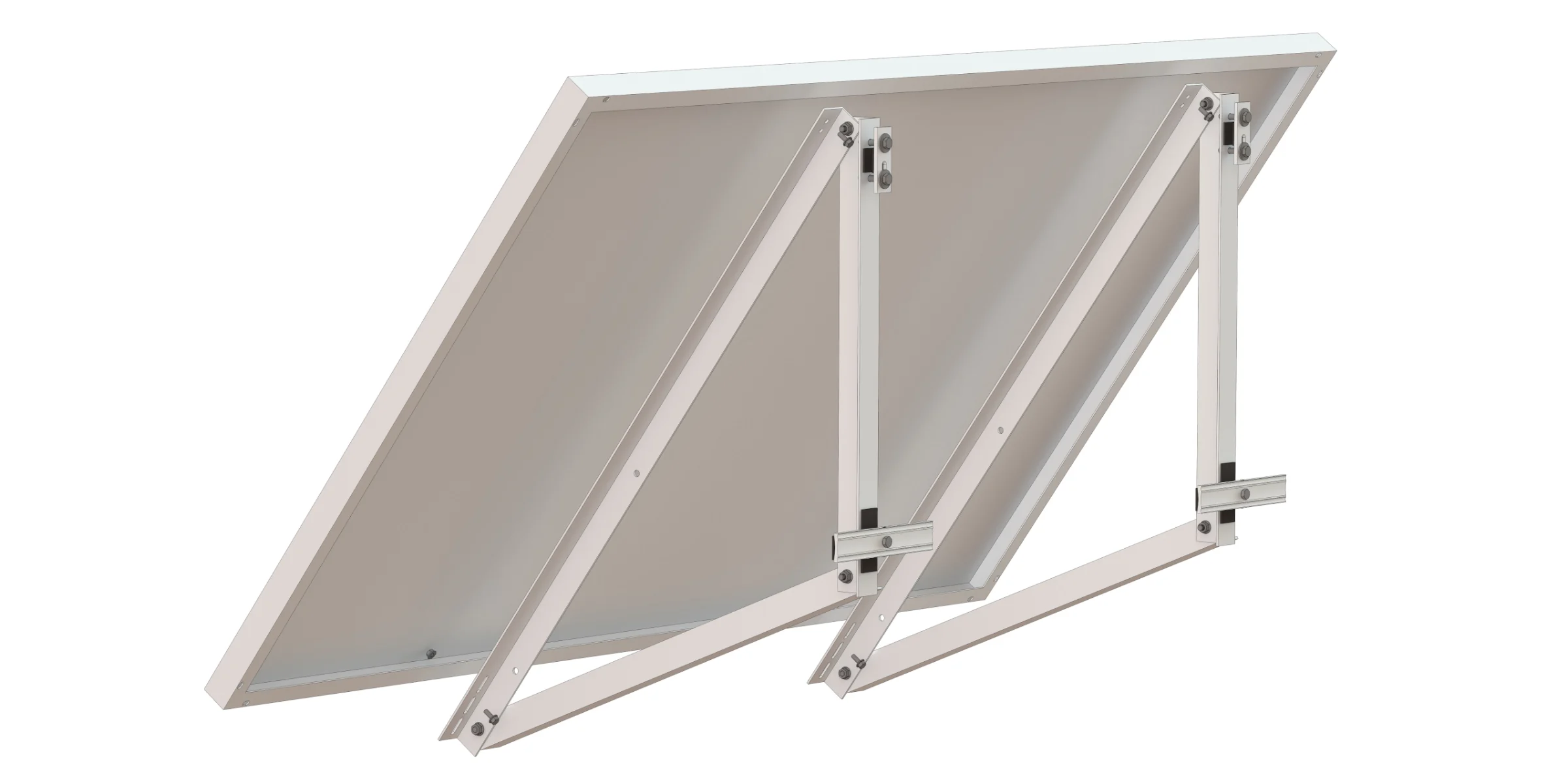

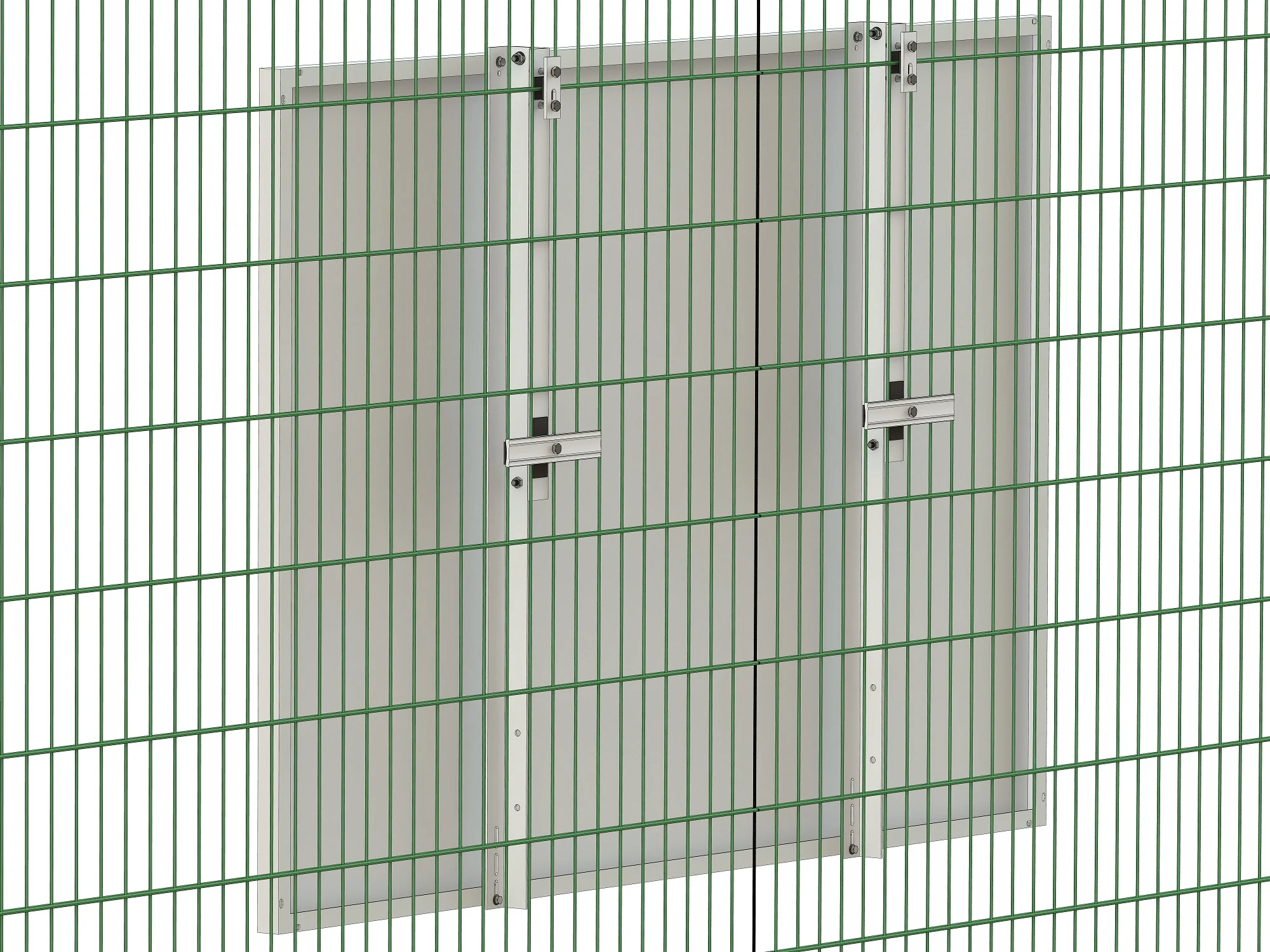

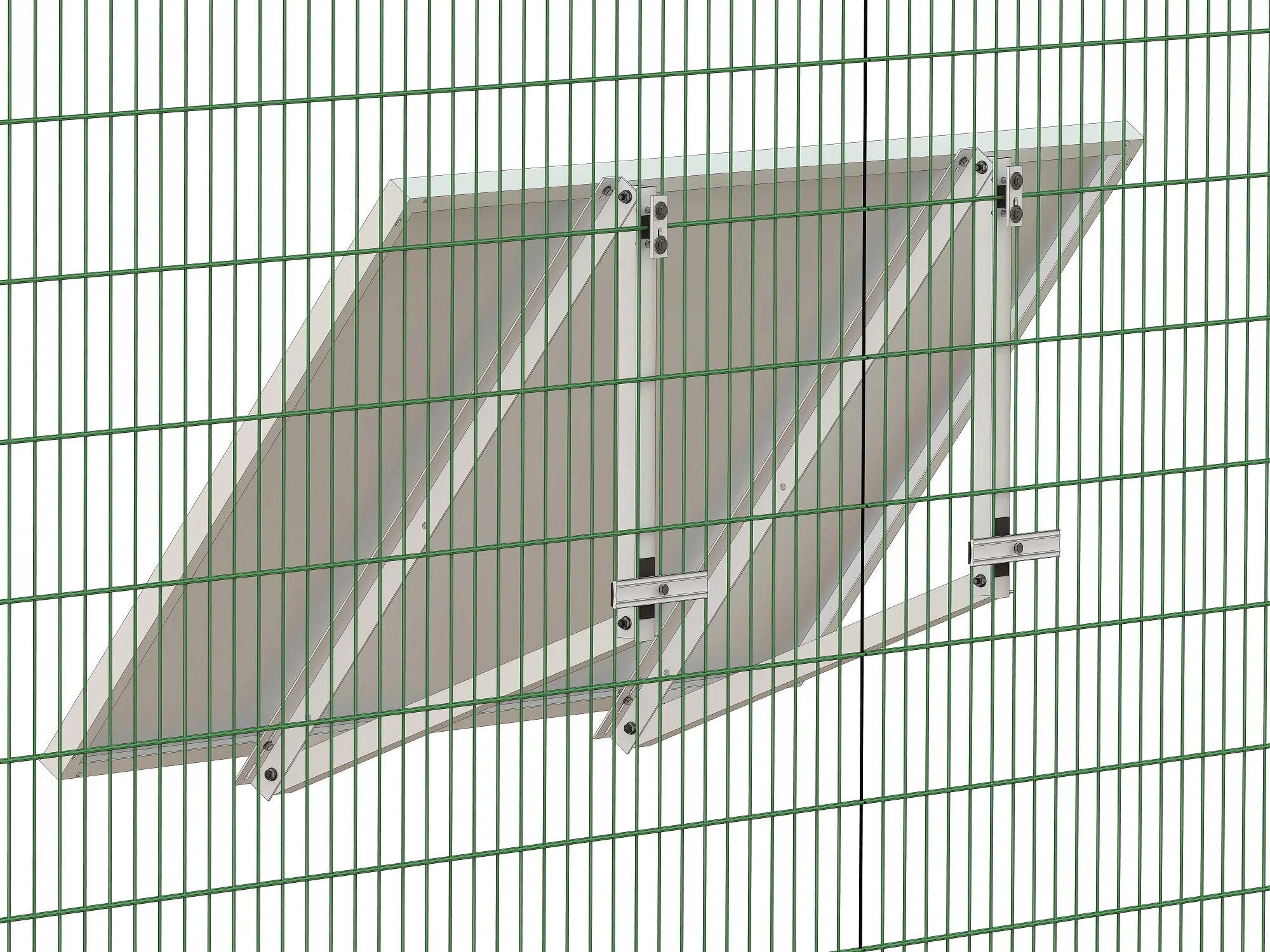

Name: Performance Aufständerungs-Set (für Zaun- oder Wandmontage)
SKU: 789
Availability: InStock

Beschreibung

Kleinteil-Set für Geländerhalterung, bestehend aus:

2 Stück Geländerbügeln
6 Stück DIN 933 M8x20 + 6 Stück DIN 6923 M8 Sperrzahnmutter zur Verschraubung der Dreiecke
4 Stück DIN 933 M8x20 + 4 Stück DIN 6923 M8 Sperrzahnmutter zur Verschraubung Bügel/Dreiecke
2 Stück DIN 933 M10x70 + 2 Stück DIN 6923 M10 Sperrzahnmutter als Sicherung Bügel
4 Stück DIN 6921 M6x16 oder 20 + 4 Stück DIN 6923 M6 Sperrzahnmutter zur Verschraubung der Dreiecke innen am Modulrahmen
2 Stück DIN 933 M10x25 + 2 Stück DIN 6923 M10 Sperrzahnmutter zur Anbindung Profiness1 an die Dreiecke
2 Stück Profiness18 je 1x gelocht als untere Abhebesicherung am Geländer
2 Stück DIN 603 M8x120/120 + 2 Stück DIN 6923 M8 Anbindung der Profiness1-Schiene/Profiness18
(dazu 2 Stück DIN 1587 M8 Hutmuttern zur Sicherung der Gewindeenden nach bauseitiger Kürzung)
1 x 120 cm EPDM 40×3 (lose zur bauseitigen Beklebung der Profiness1, Geländerbügel und Profiness18)
