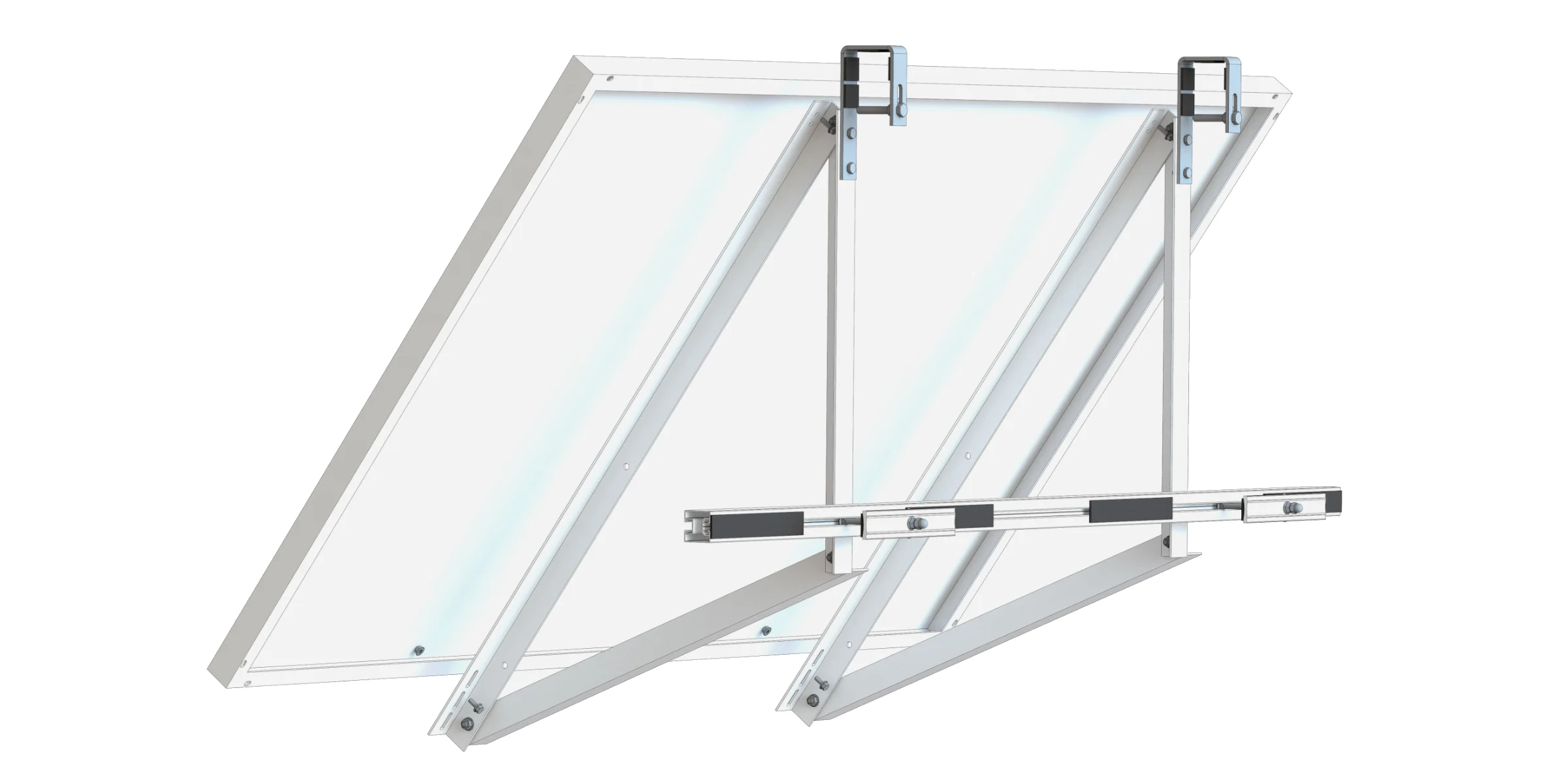

Performance Aufständerungs-Set (für Balkon-Geländer)

74,67 77,91

Aufständerungs-Set inkl. Allgemeiner Gestellstatik für 1 PV-Modul an Geländer, bestehend aus:

  • 2 Aufständerungen und Zubehör
  • Mögliche Winkel 45° | 54° | 62° | 75°| 90° Grad
  • inkl. Kleinteile-Set

Verfügbar in zwei Versionen:

  • für Module bis ca. 1050 mm Rahmenbreite
  • für Module von 1050 mm bis ca. 1150 mm Rahmenbreite
Artikelnummer: n. a. Kategorie:

Beschreibung

Das Kleinteil-Set für Geländerhalterung, besteht aus:

  • 2 Stück Geländerbügeln – für runde und eckige Handläufe bis maximal 70 mm Durchmesser, mit Abhebesicherung
  • 6 Stück DIN 933 M8x20 + 6 Stück DIN 6923 M8 Sperrzahnmutter zur Verschraubung der Dreiecke
  • 4 Stück DIN 933 M8x20 + 4 Stück DIN 6923 M8 Sperrzahnmutter zur Verschraubung Bügel/Dreiecke
  • 2 Stück DIN 933 M10x70 + 2 Stück DIN 6923 M10 Sperrzahnmutter als Sicherung Bügel
  • 4 Stück DIN 6921 M6x16 oder 20 + 4 Stück DIN 6923 M6 Sperrzahnmutter zur Verschraubung der Dreiecke innen am Modulrahmen
  • 2 Stück DIN 933 M10x25 + 2 Stück DIN 6923 M10 Sperrzahnmutter zur Anbindung Profiness1 an die Dreiecke
  • 2 Stück Profiness18 je 1x gelocht als untere Abhebesicherung am Geländer
  • 2 Stück DIN 603 M8x120/120 + 2 Stück DIN 6923 M8 Anbindung der Profiness1-Schiene/Profiness18
  • (dazu 2 Stück DIN 1587 M8 Hutmuttern zur Sicherung der Gewindeenden nach bauseitiger Kürzung)
  • 1 x 120 cm EPDM 40×3 (lose zur bauseitigen Beklebung der Profiness1, Geländerbügeln und Profiness18)
  • Horizontale Schiene als Auflage an den Balkonstreben




Wir planen für Sie!

Haben Sie Fragen zu Ihrem Projekt oder dürfen wir Sie bei der Planung unterstützen?

Wir erstellen Ihnen gerne einen Projektplan für Ihre Unterkonstruktion inkl. Statiknachweis und passgenauem Angebot. Natürlich kostenfrei und völlig unverbindlich.

Melden Sie  sich gerne bei uns!



Meine Anfrage (bitte ankreuzen)

Zusätzliche Information

Gewicht n. a.
Modulgröße

Für Module bis 1050 mm Rahmenbreite, Für Module bis 1150 mm Rahmenbreite
