Name: Flat Gestell-Verbinder
SKU: 19788
Availability: InStock

Beschreibung
Zusätzliche Information
Rezensionen (0)

Beschreibung

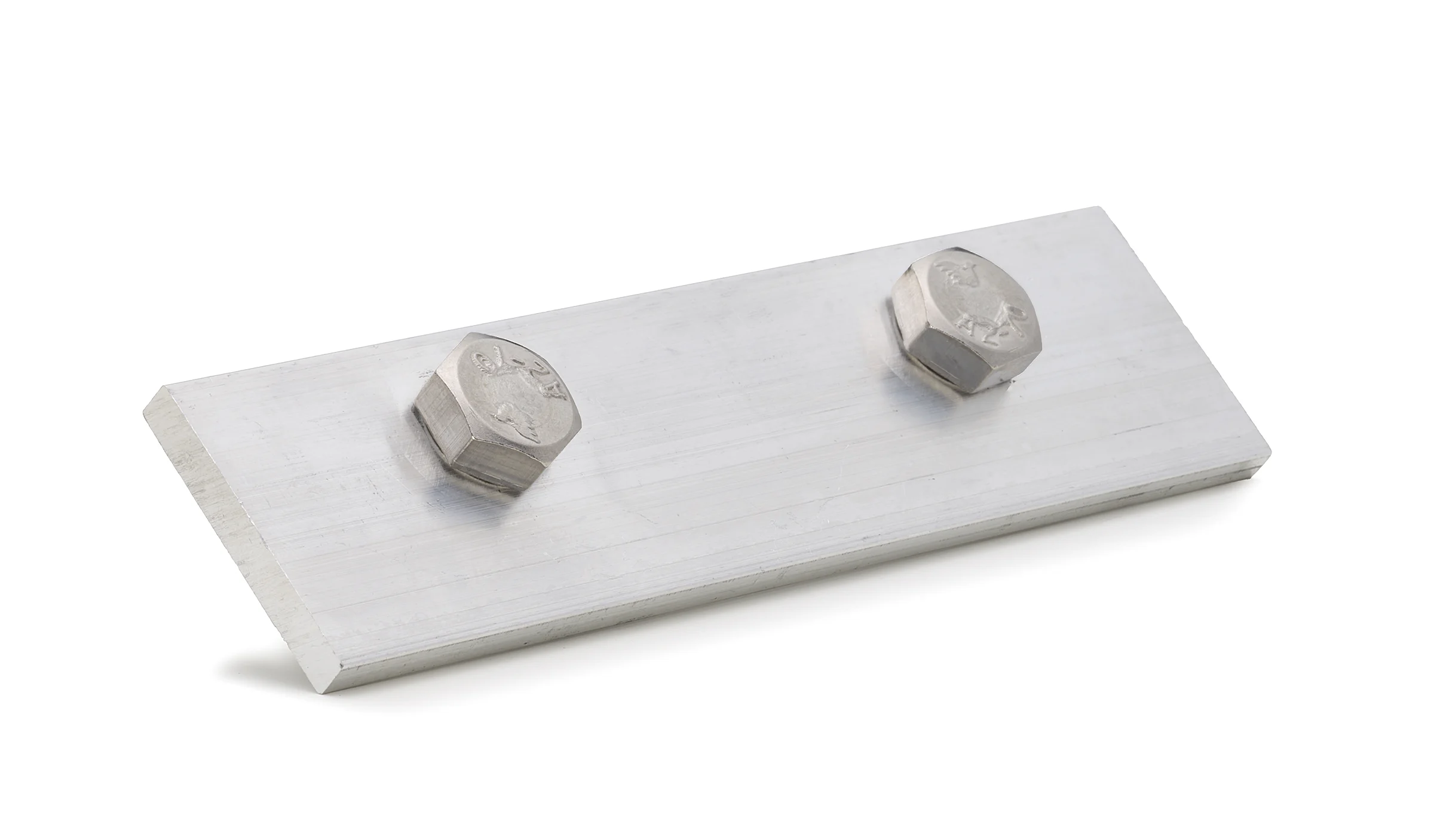

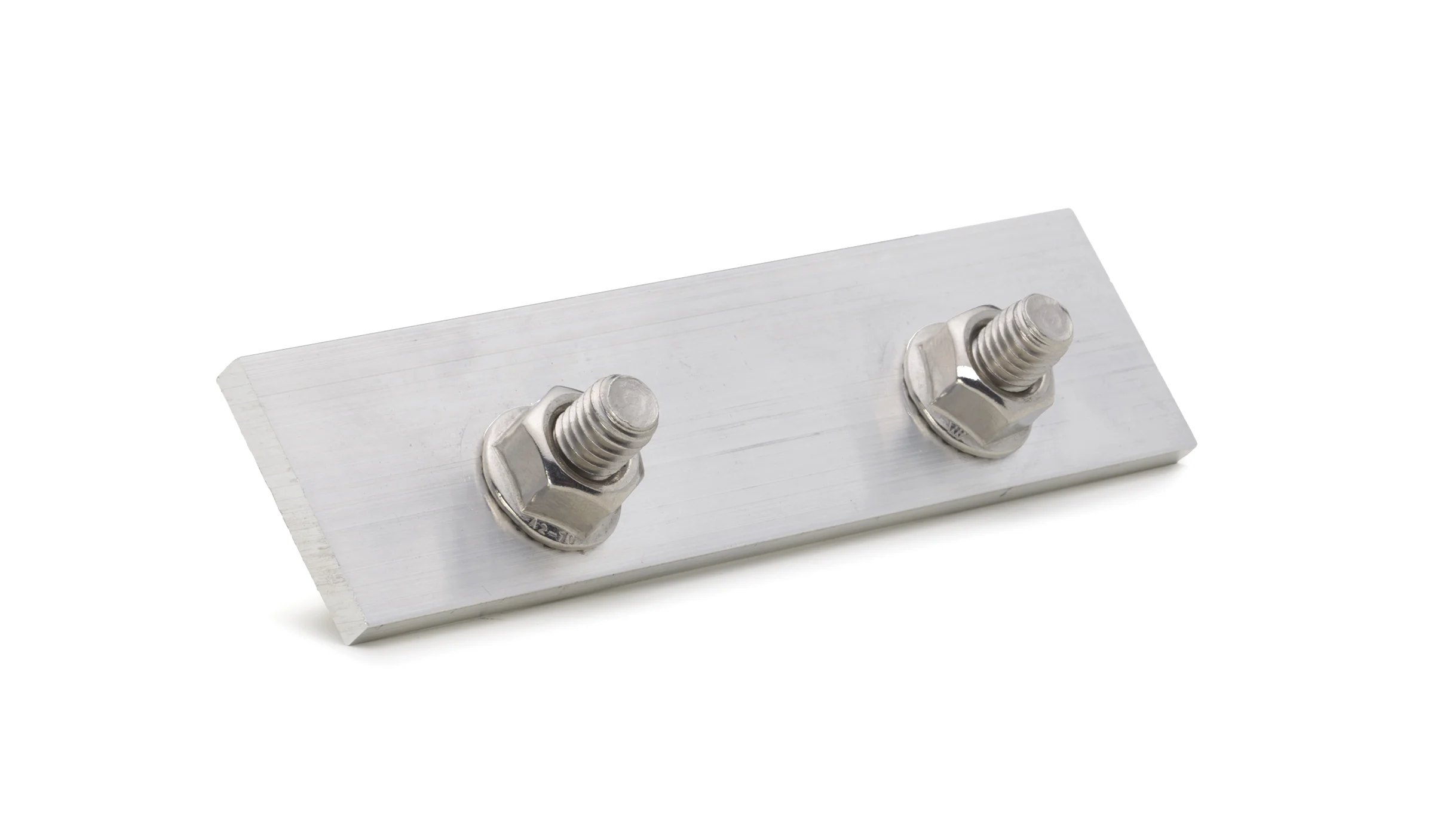

Flat Gestell-Verbinder | Länge ca. 120mm 30x4mm | für Ost/West-Aufständerung und verkürzte Süd-Systeme (bitte auswählen)

2 x gelocht und mit 2 Schrauben 8×20 und 8er Mutter vorkonfektioniert

Gefertigt aus Alu flach
