Name: Connect Basic | Niro Kugel 304 (6,35 mm Grad 40)
SKU: 9490-2-6,25#
Availability: InStock

Beschreibung

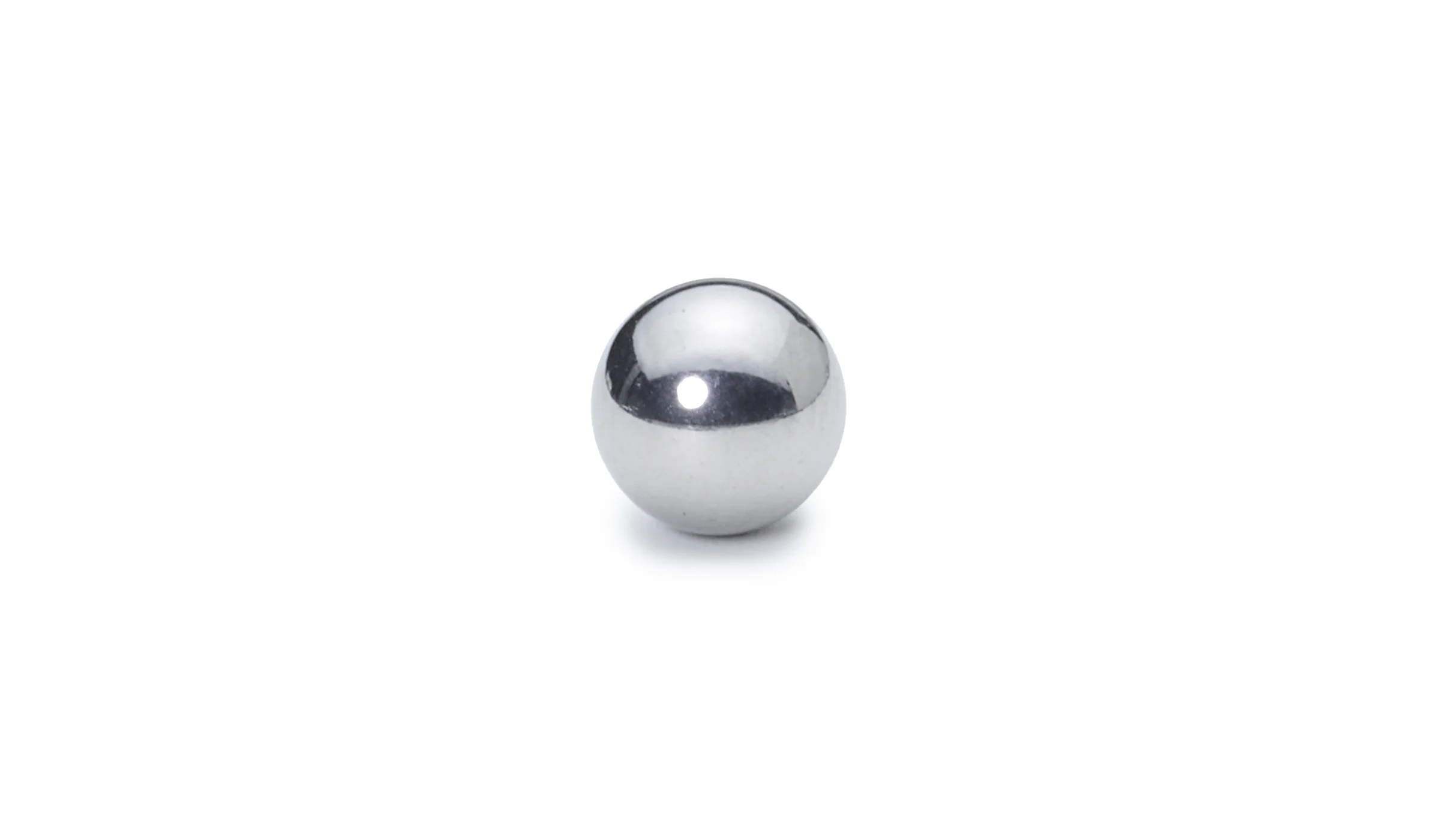

Die Kugel wird in den Schraubenkopf eingeschlagen und verhindert somit dass die Schrauben wieder entfernt werden können. Die Kugeln sind passend für Innensechskant mit 6mm Schlüsselweite. Die Kugel dient damit der Diebstalsicherung Ihre Module, da die Schrauben und Klemmen sich nicht mehr so einfach entfernen lassen.
