Name: Connect Grid | Kabelclip
SKU: 9664-ClipKanteKabel#T
Availability: InStock

Beschreibung

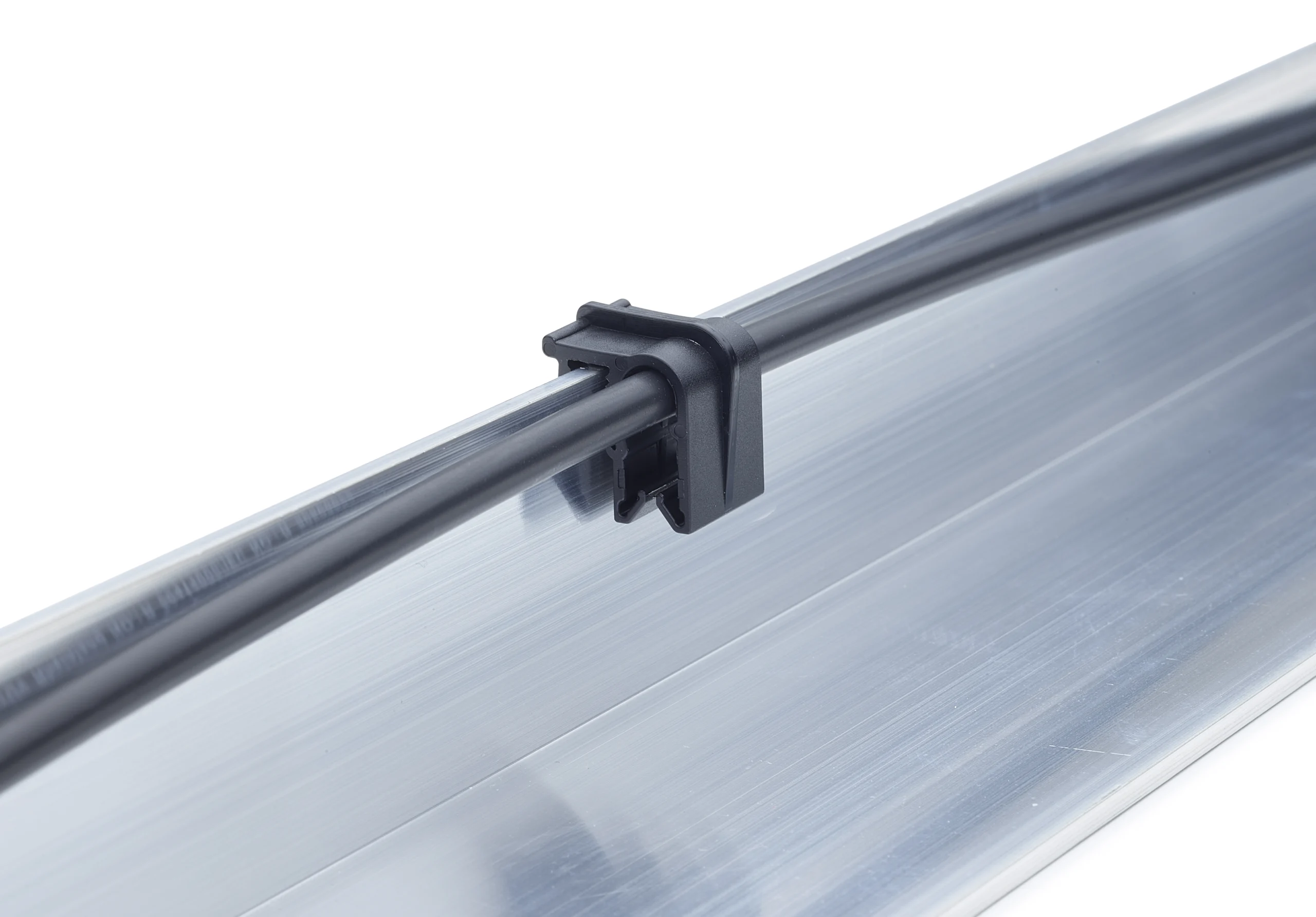

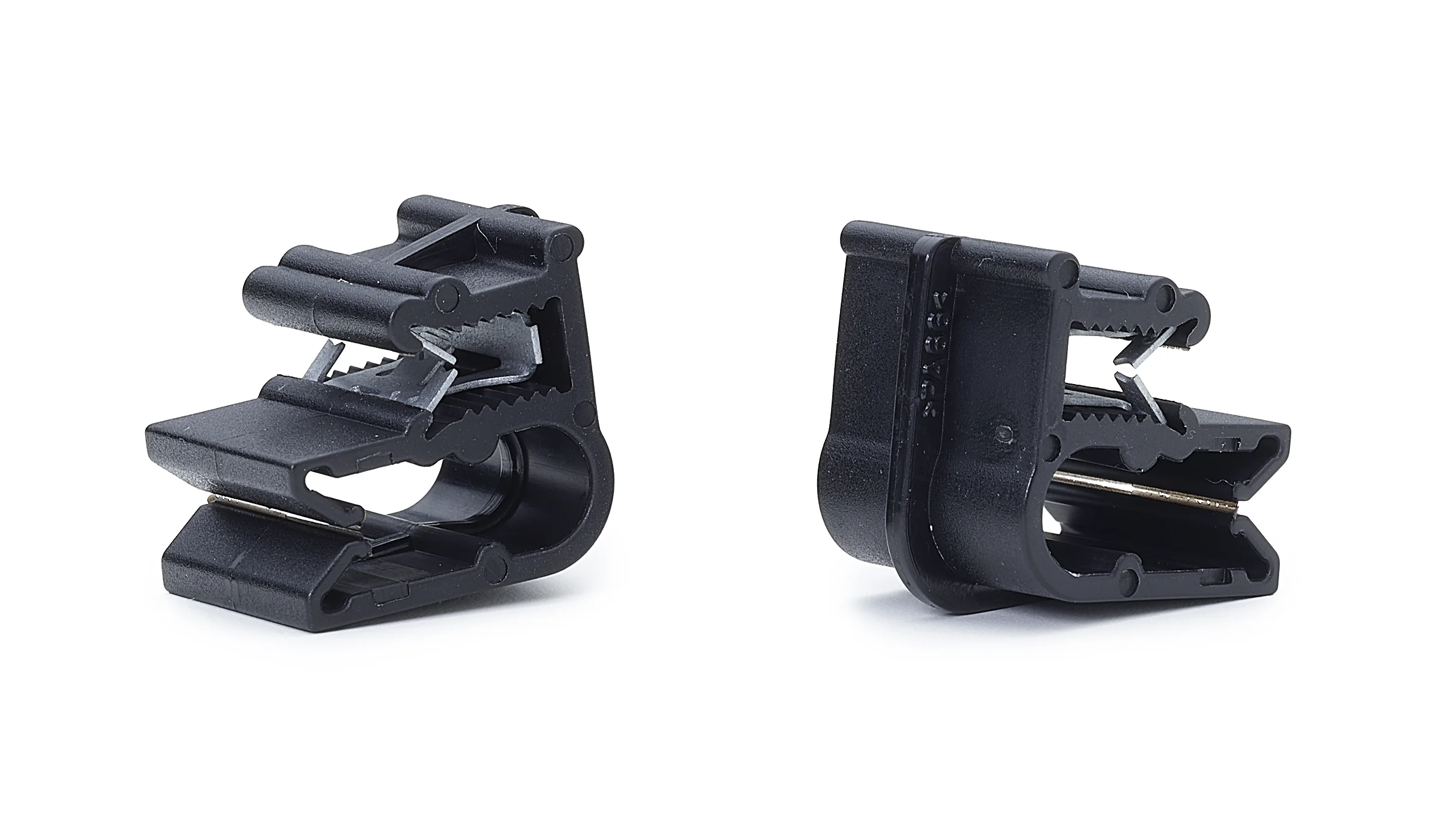

Kantenclips für Profildicke 0,7-3 mm, zur direkten Anbringung von 2x6mm² Kabel parallel zur Kante, z.B. am Modulrahmen, ohne Kabelbinder
