Name: Connect Grid | Kabelclip Kante für Flachdach- / Winkelprofile
SKU: 1075
Availability: InStock

Beschreibung

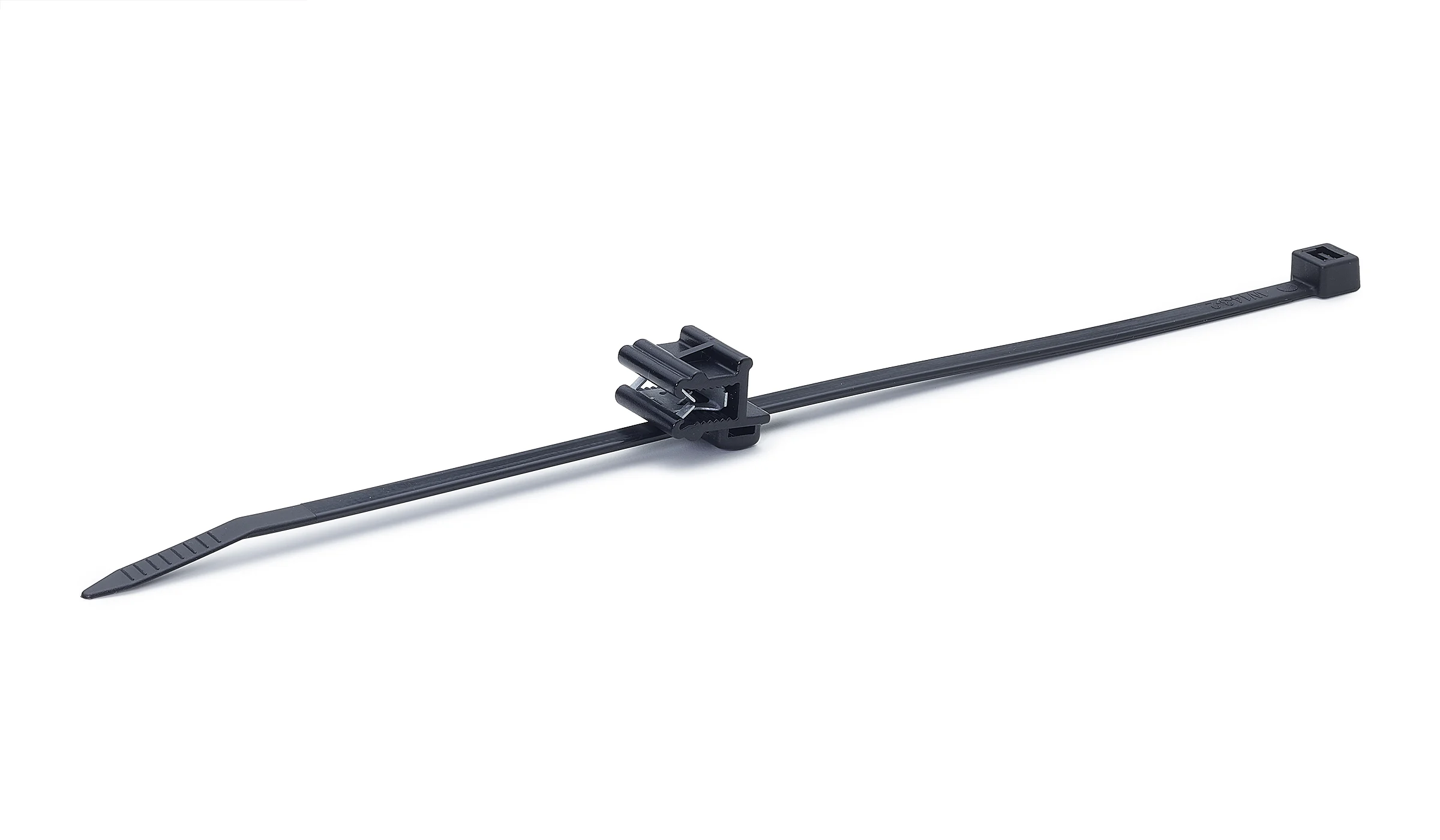

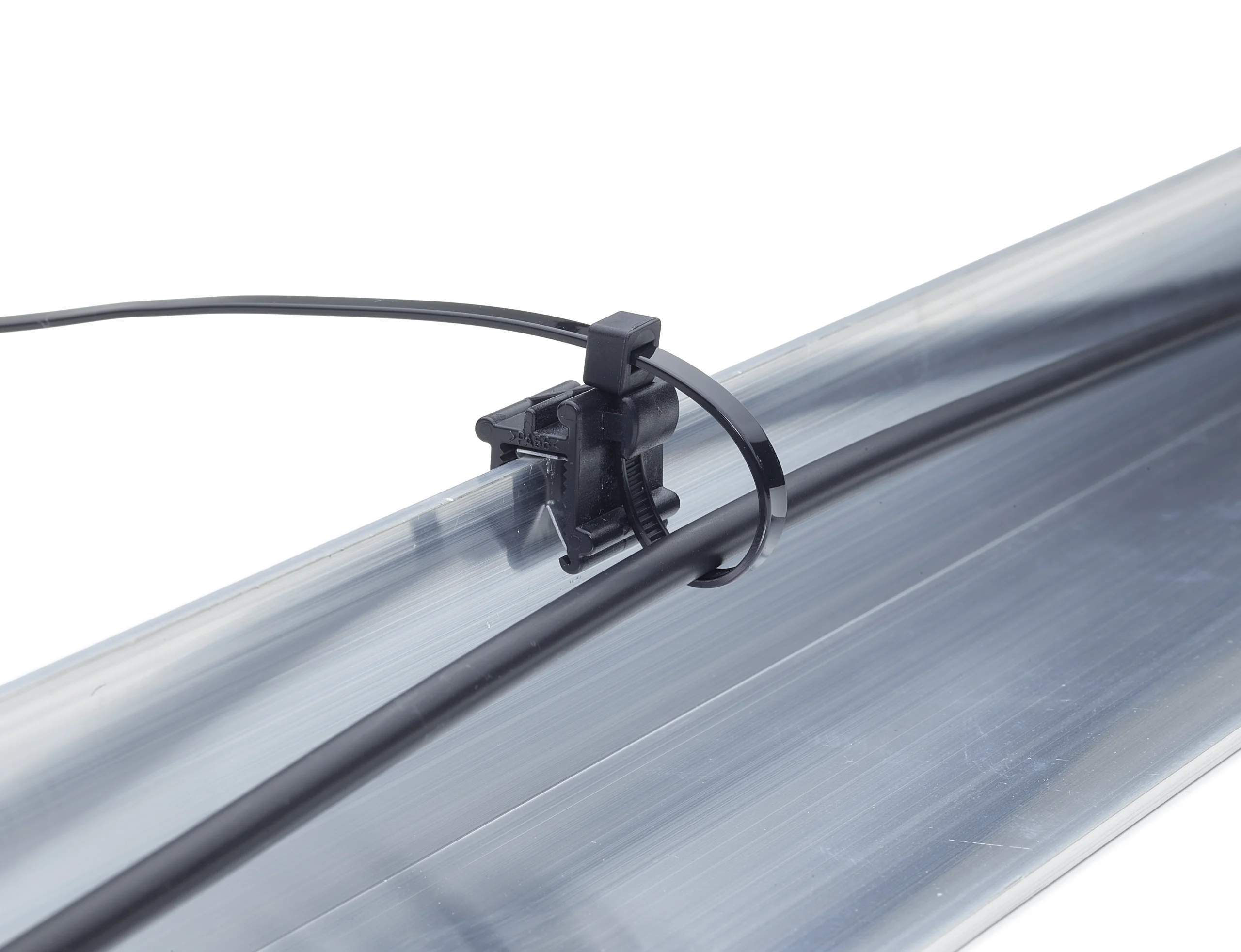

Kantenclips für Profildicke 0,7-3 mm sowie 3 – 6 mm. Kabelband parallel zur Kante, mit Kabelbinder 200 x 4,8 mm.

Z.B. zur Befestigung im Inneren des Modulrahmen.
