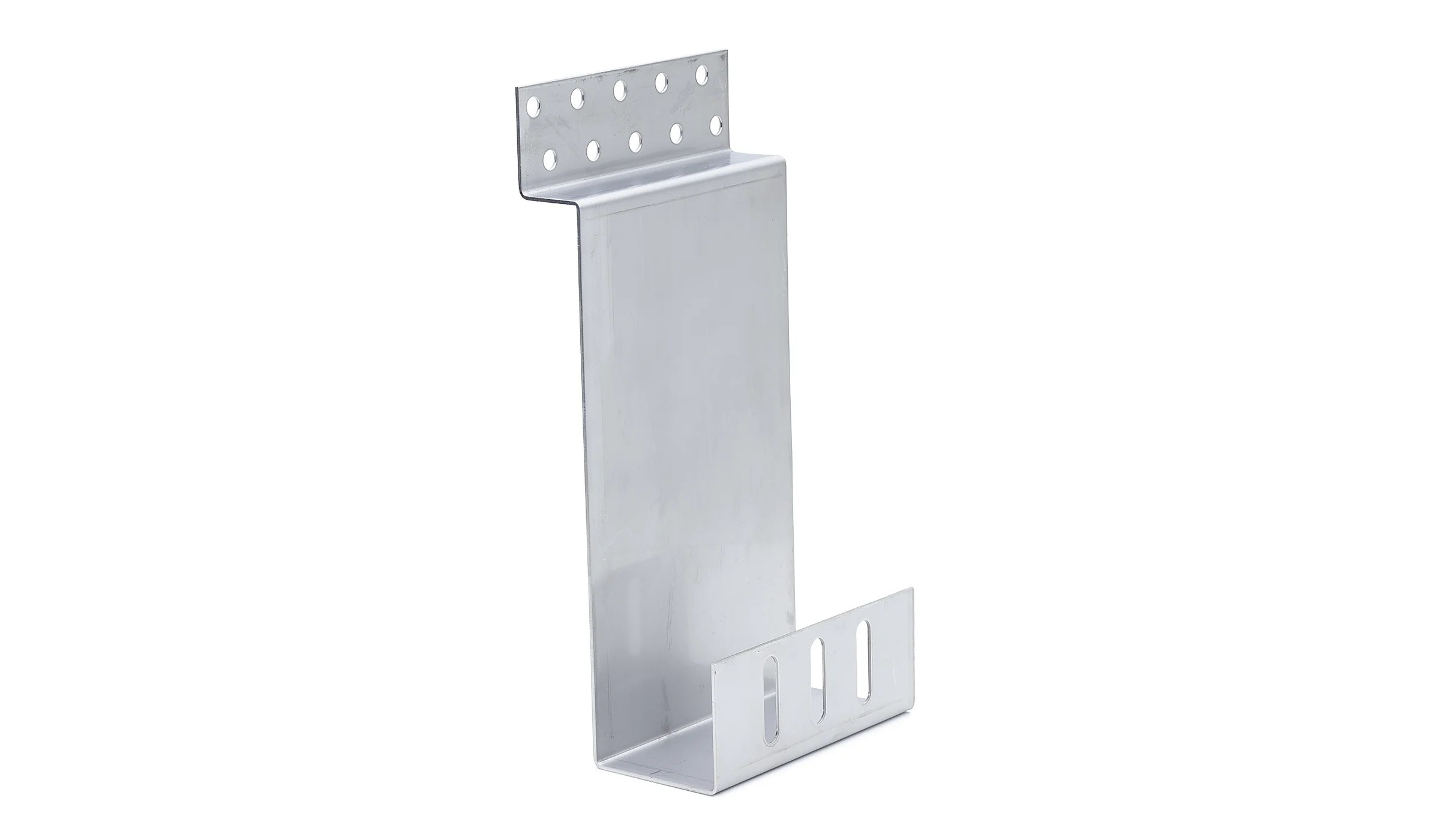

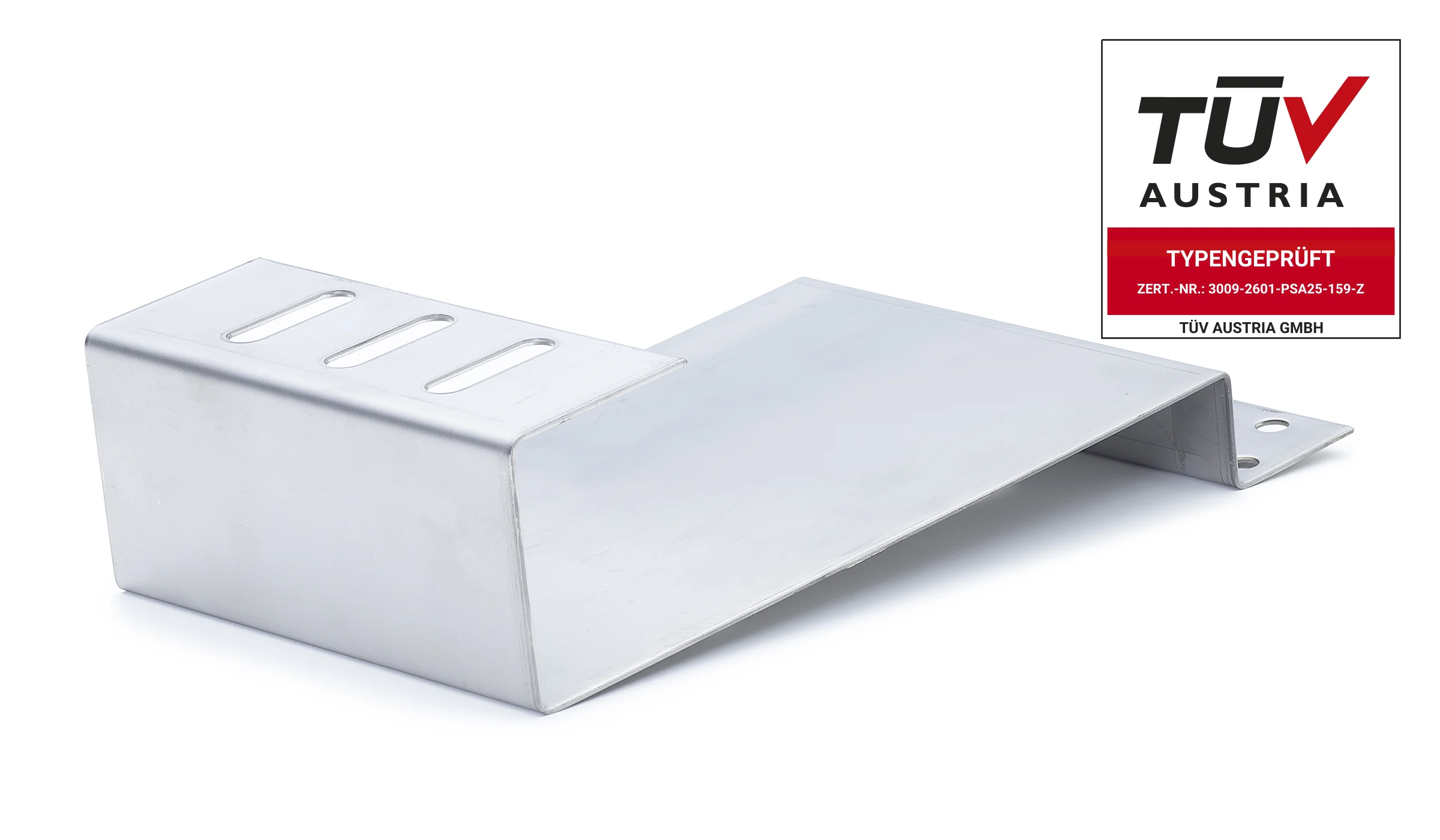

Name: Basic Dachhaken Biberschwanz Doppeldeckung
SKU: 9521-BiberDD#T
Availability: InStock

Beschreibung

Dachhaken für Biberschwanzziegel mit Doppeldeckung für die Auflage auf Ziegeln, die die Anforderungen nach BS EN 490 erfüllen. Die Verschraubung am Sparren erfolgt mit zwei Holzschrauben 8 mm, die Verbindung an das Montageprofil erfolgt durch eine M10x25-Verschraubung inkl. 10er-Mutter.

Montagesystem	Profiness Basic-Serie

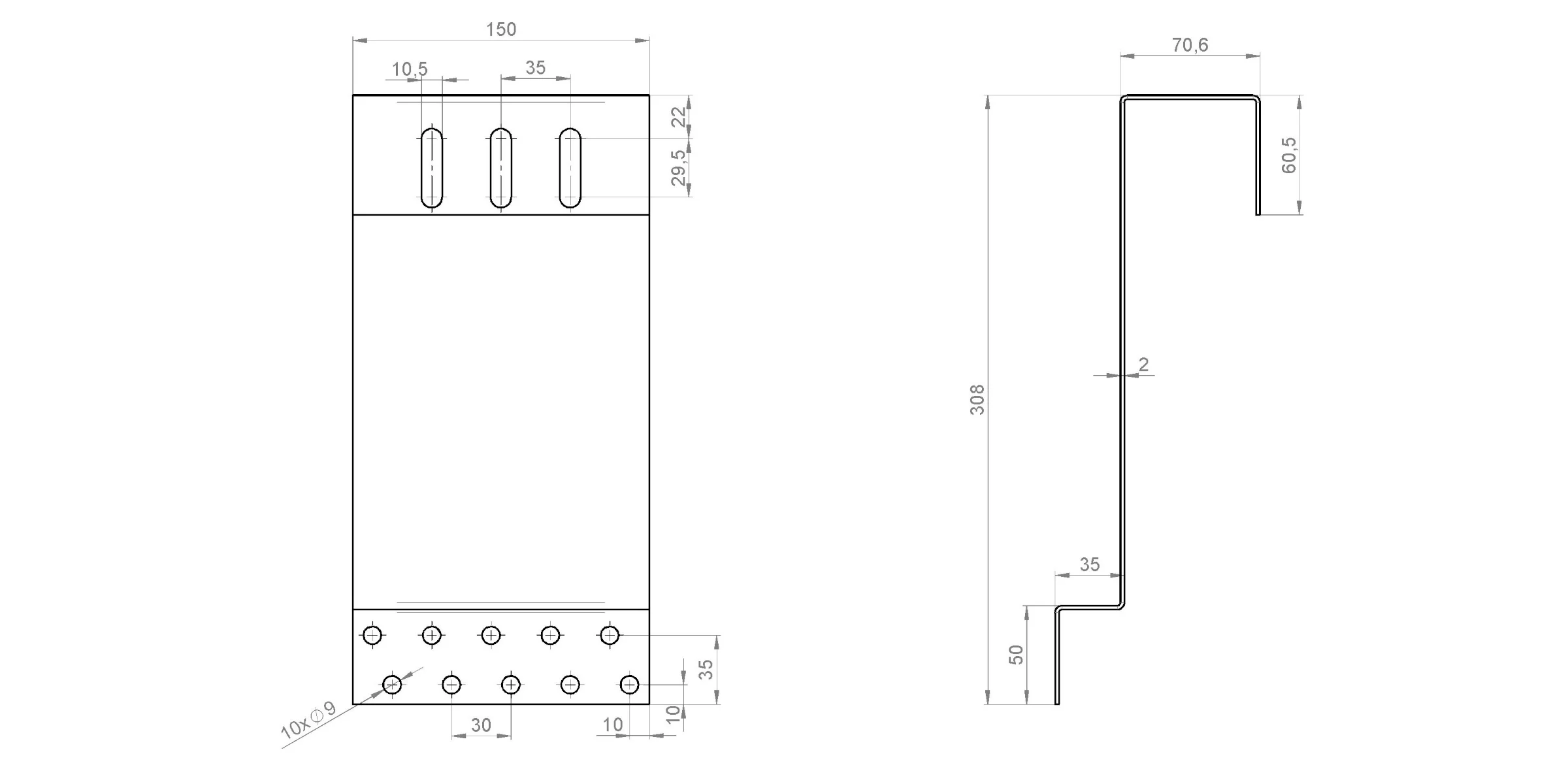

Länge	Bügellänge 258 mm \| Gesamtlänge 308 mm
Breite	150 mm
Höhe	70,6 mm
Materialstärke	2 mm
Werkstoff	Edelstahl A2 – 1.4301
Mindestabnahmemenge	1 Stück
Verpackungseinheit	25 Stück / Karton
Gewicht	1,069 kg / Stück
