Name: Basic Biberschwanzziegel (Aluminium)
SKU: 9524-BS-BZ-ALU#T
Availability: InStock

Beschreibung

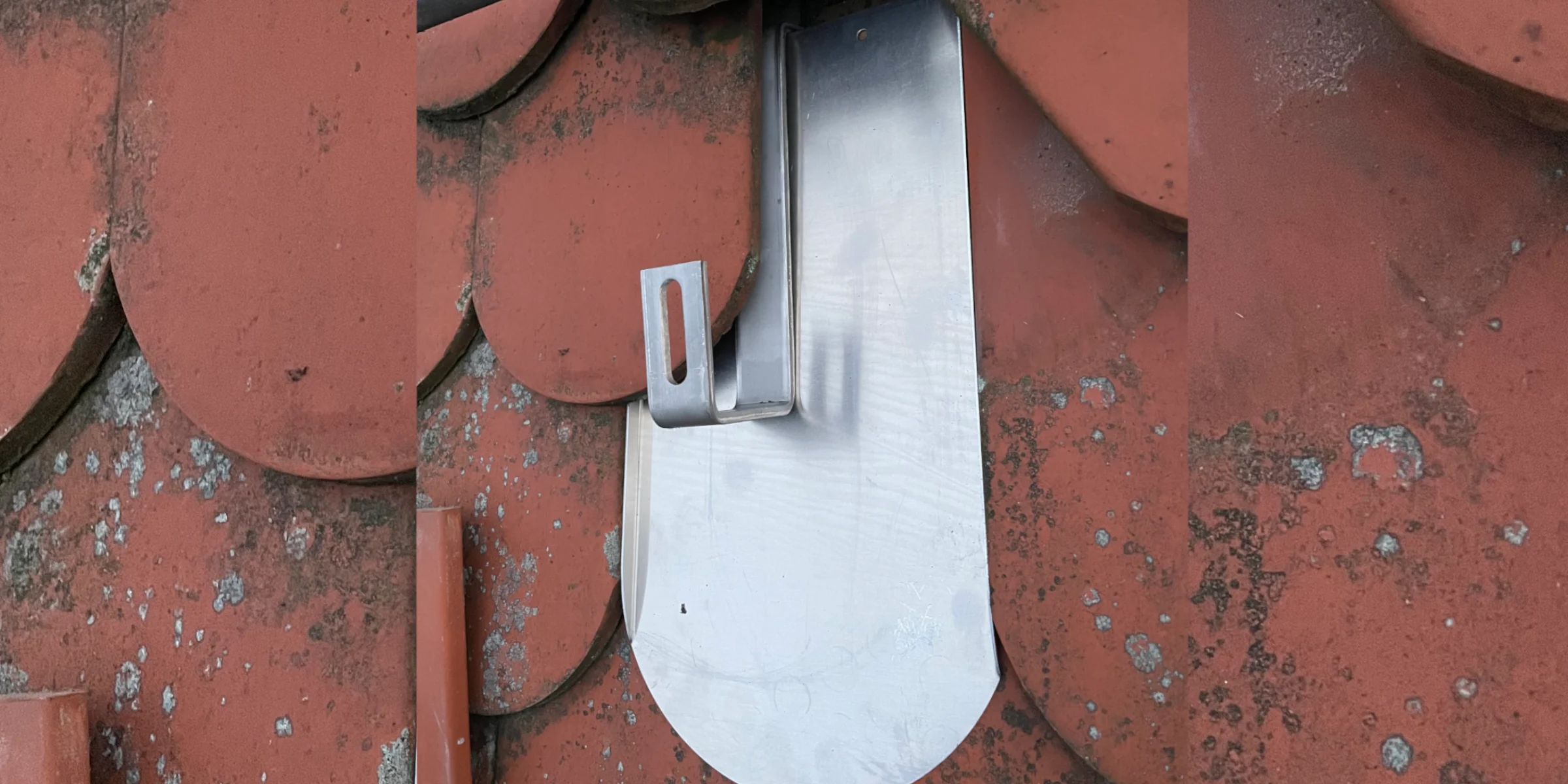

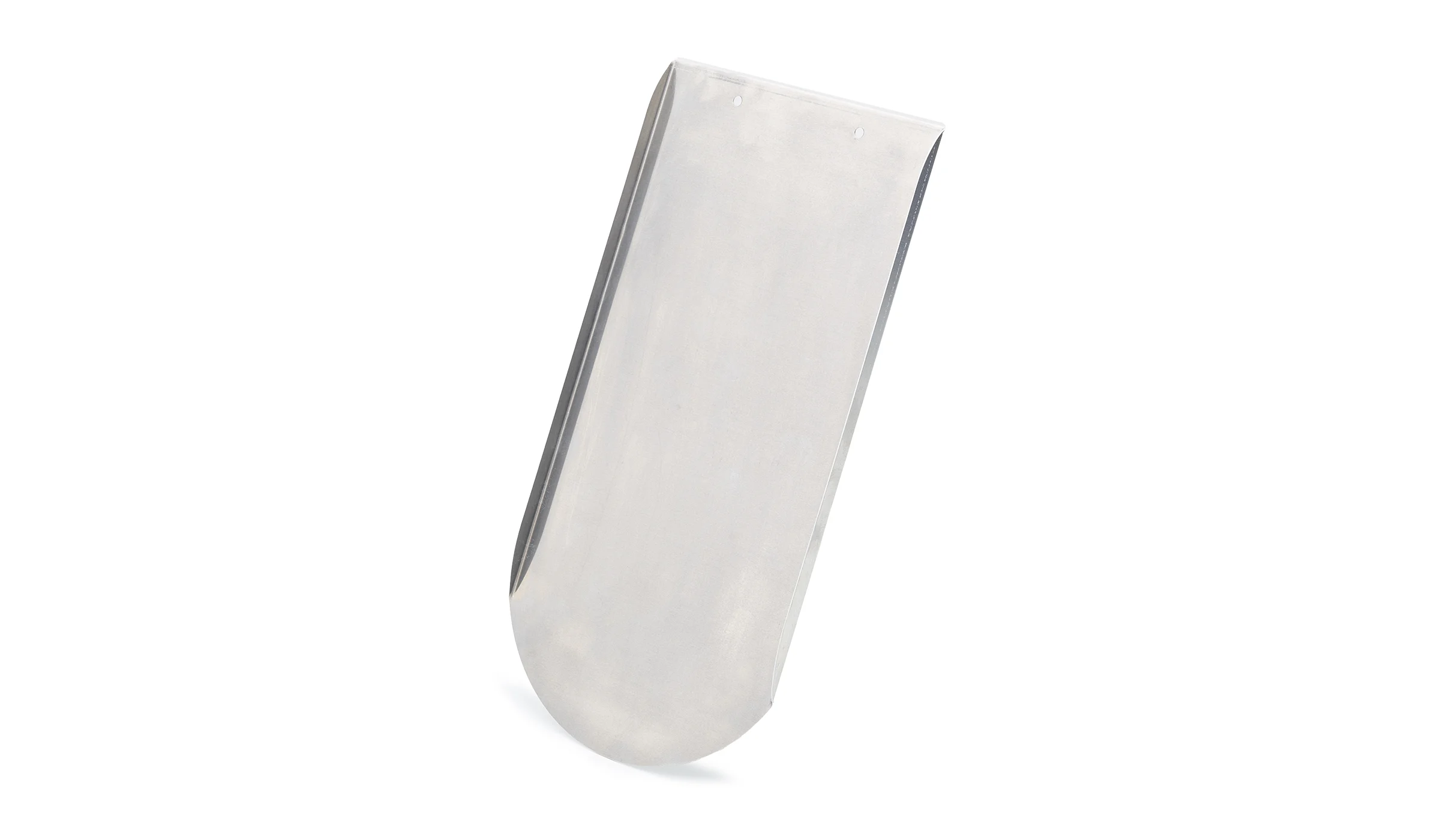

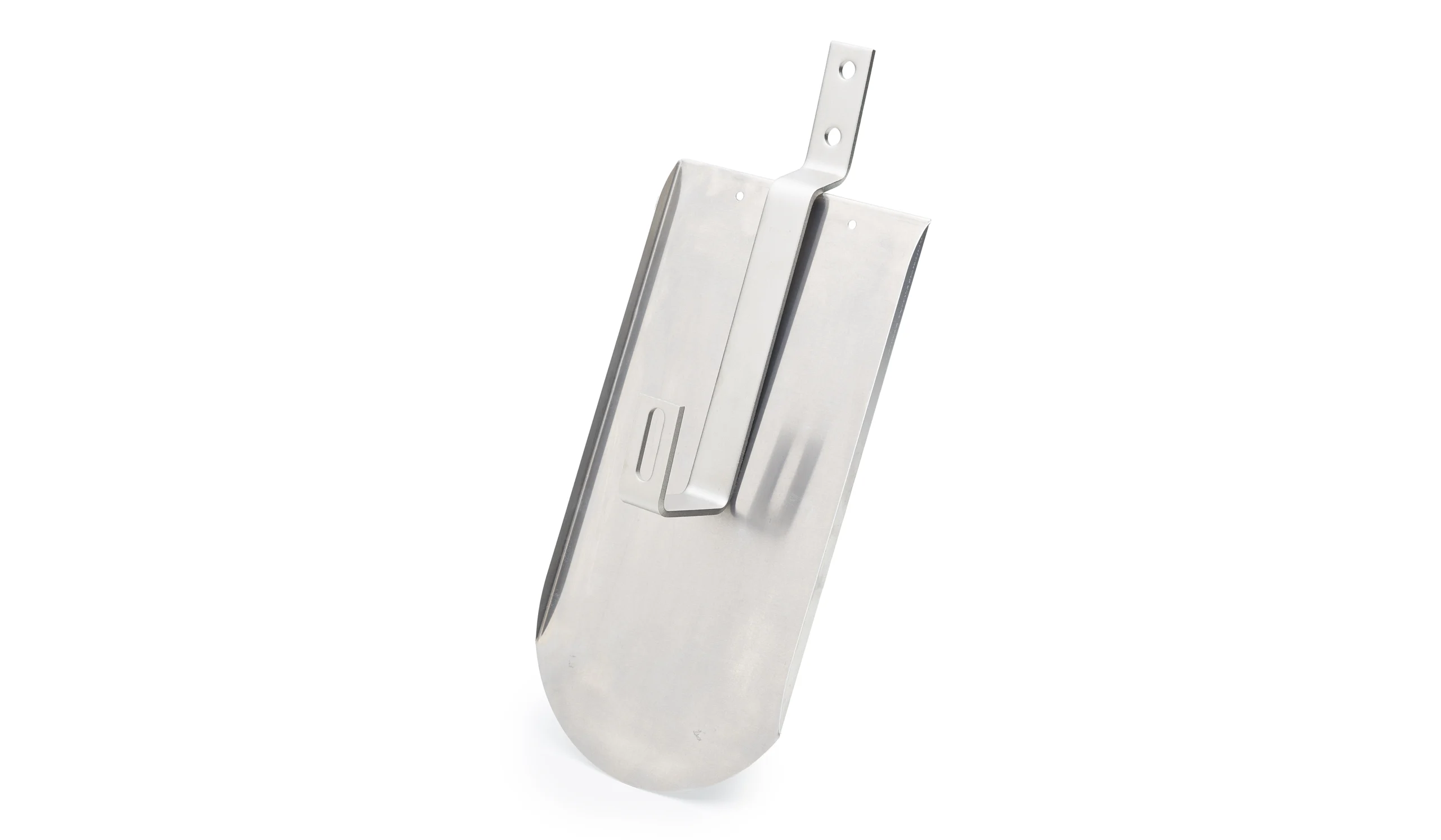

Blechziegel für Biberschwanzeindeckung werden genutzt, um den Tonziegel an dieser Stelle zu ersetzen, da dieser durch die Auflast zerdrückt werden könnte. Zusätzlich erspart es das Ausschneiden des Tonziegels. Der Blechziegel ist standardmäßig zugeschnitten und wird mit zwei Schrauben (Connect Basic Spanplattenschrauben 4×25 mm) auf der Latte angeschraubt, beziehungsweise bei Kronendeckung auf dem darunterliegenden Ziegel eingehangen.

Wir empfehlen Quellband zwischen Blech und Ziegel zu kleben.
