Name: Connect Basic | Mittelklemmen
SKU: 340
Availability: InStock

Beschreibung
Zusätzliche Information
Rezensionen (0)

Beschreibung

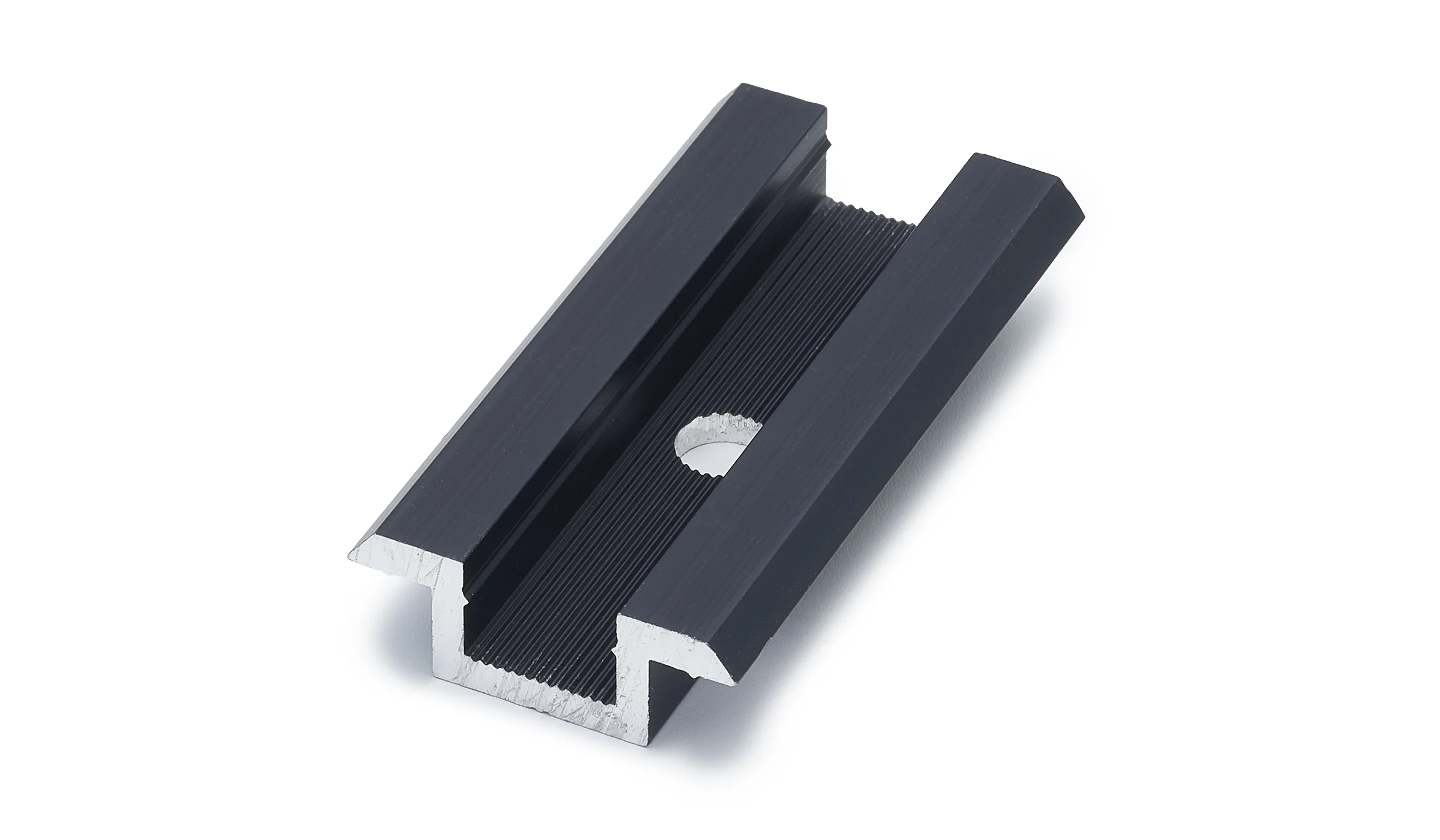

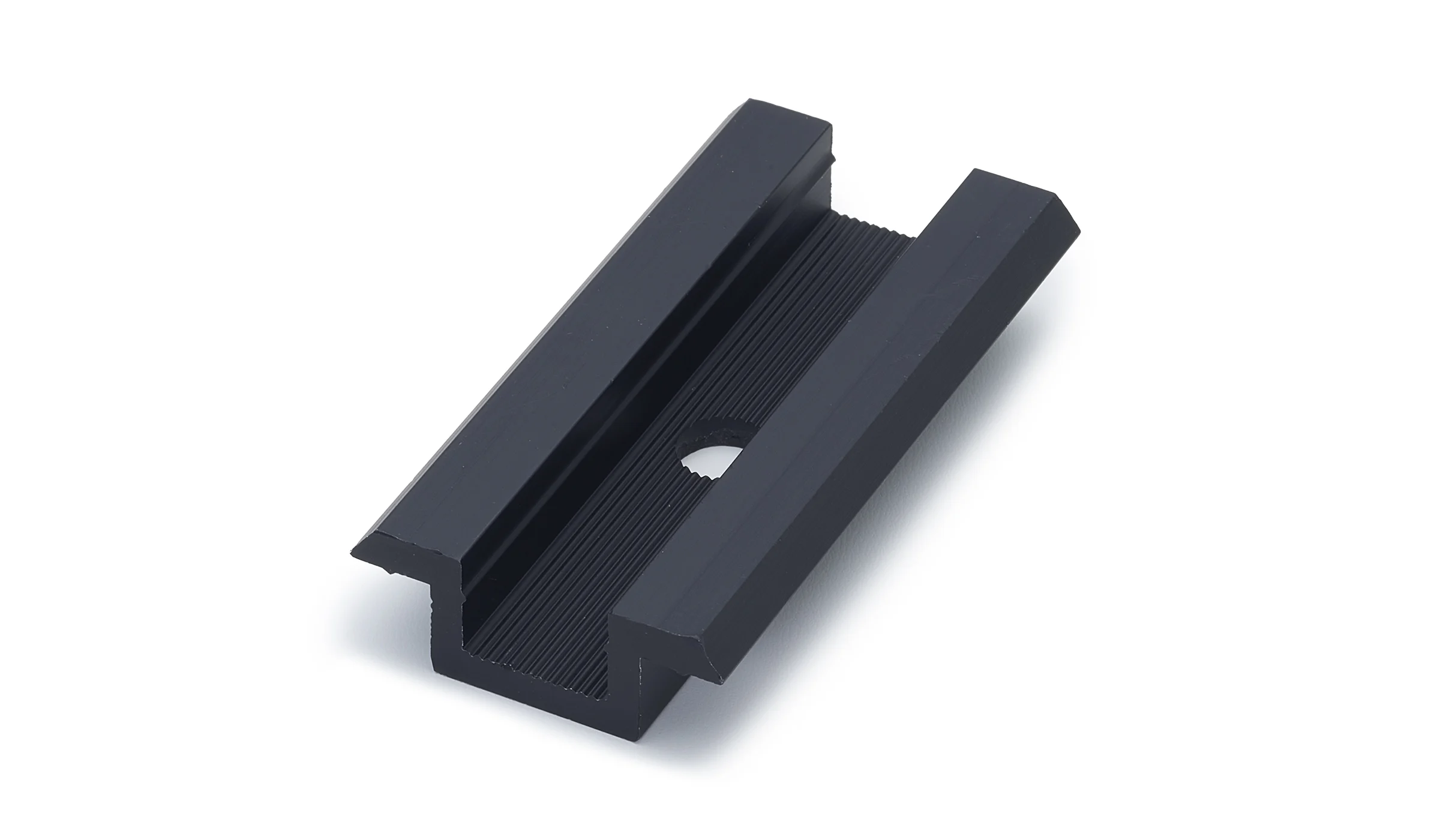

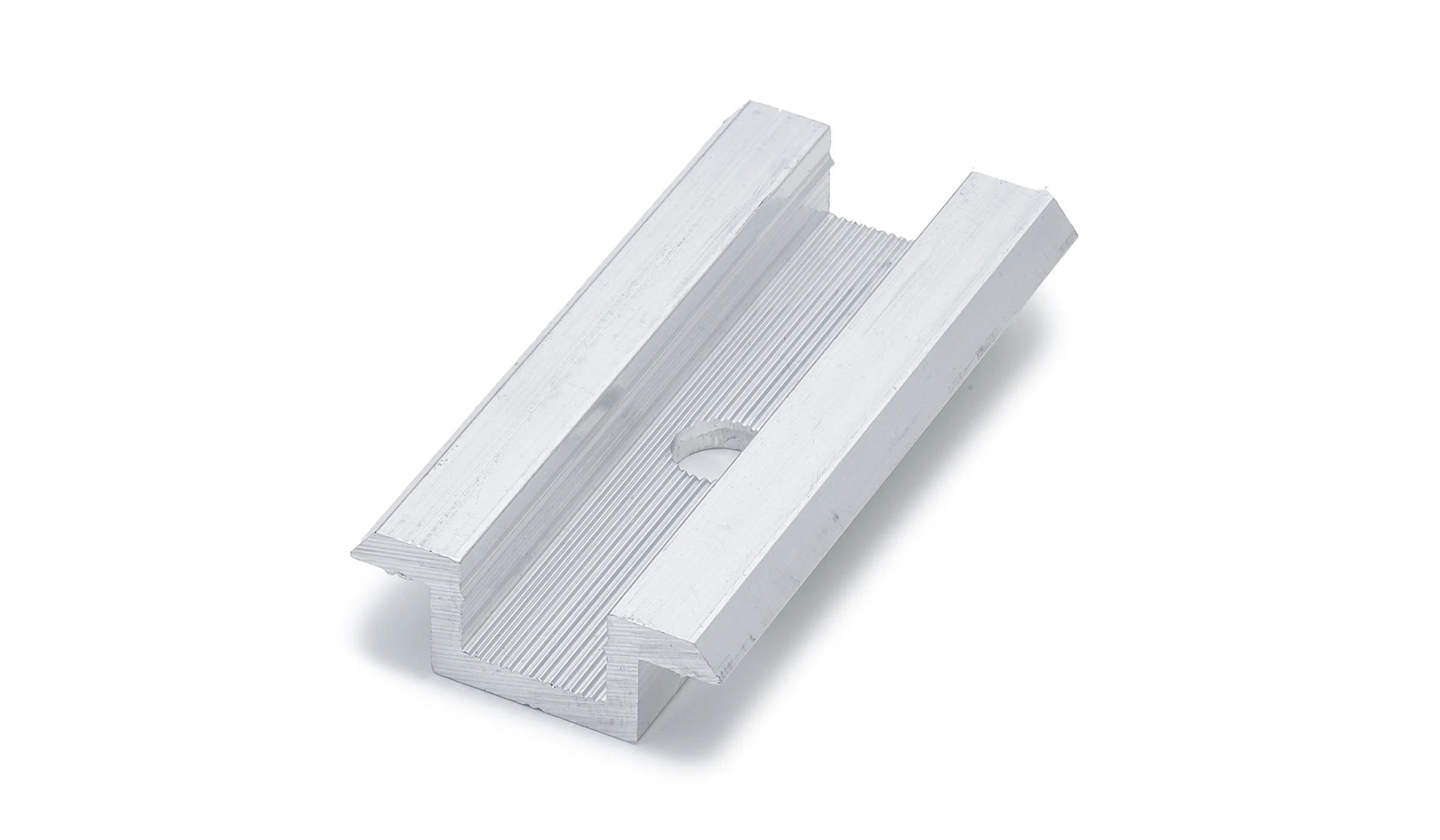

Mittelklemme für gerahmte PV-Module. Unsere Mittelklemmen sind für alle gängigen Rahmenstärken geeignet.

Die Mittelklemme wird mit einer Zylinderkopfschraube (Innensechskant) in den Nutenstein geschraubt, der im oberen Kanal des Montageprofils eingeklickt wird. Eine Sicherungsscheibe 9250-2-8,4 kann generell immer verwendet werden. Je nach Modulrahmenstärke und Schraubenlänge ist sie auch notwendig, damit die Schraube nicht auf den Profilboden stößt. Die entsprechende Schraubenlänge entnehmen Sie bitte der folgenden Tabelle.

Zusätzliche Sicherungsscheibe

Modulhöhe	Schraube	Sicherungsscheibe
28 mm	Zylinderkopfschraube (Innensechskant) M8x30
30 mm	Zylinderkopfschraube (Innensechskant) M8x35	x
32 mm	Zylinderkopfschraube (Innensechskant) M8x35
34 mm	Zylinderkopfschraube (Innensechskant) M8x35
35 mm	Zylinderkopfschraube (Innensechskant) M8x40	x
36 mm	Zylinderkopfschraube (Innensechskant) M8x40	x
38 mm	Zylinderkopfschraube (Innensechskant) M8x40
40 mm	Zylinderkopfschraube (Innensechskant) M8x45	x
41 mm	Zylinderkopfschraube (Innensechskant) M8x45	x
42 mm	Zylinderkopfschraube (Innensechskant) M8x45
45 mm	Zylinderkopfschraube (Innensechskant) M8x50	x
46 mm	Zylinderkopfschraube (Innensechskant) M8x50	x
50mm	Zylinderkopfschraube (Innensechskant) M8x55	x
