Name: Connect Quick | Endklemmen KlickFix Light - PROFINESS Onlineshop
Availability: InStock

Beschreibung

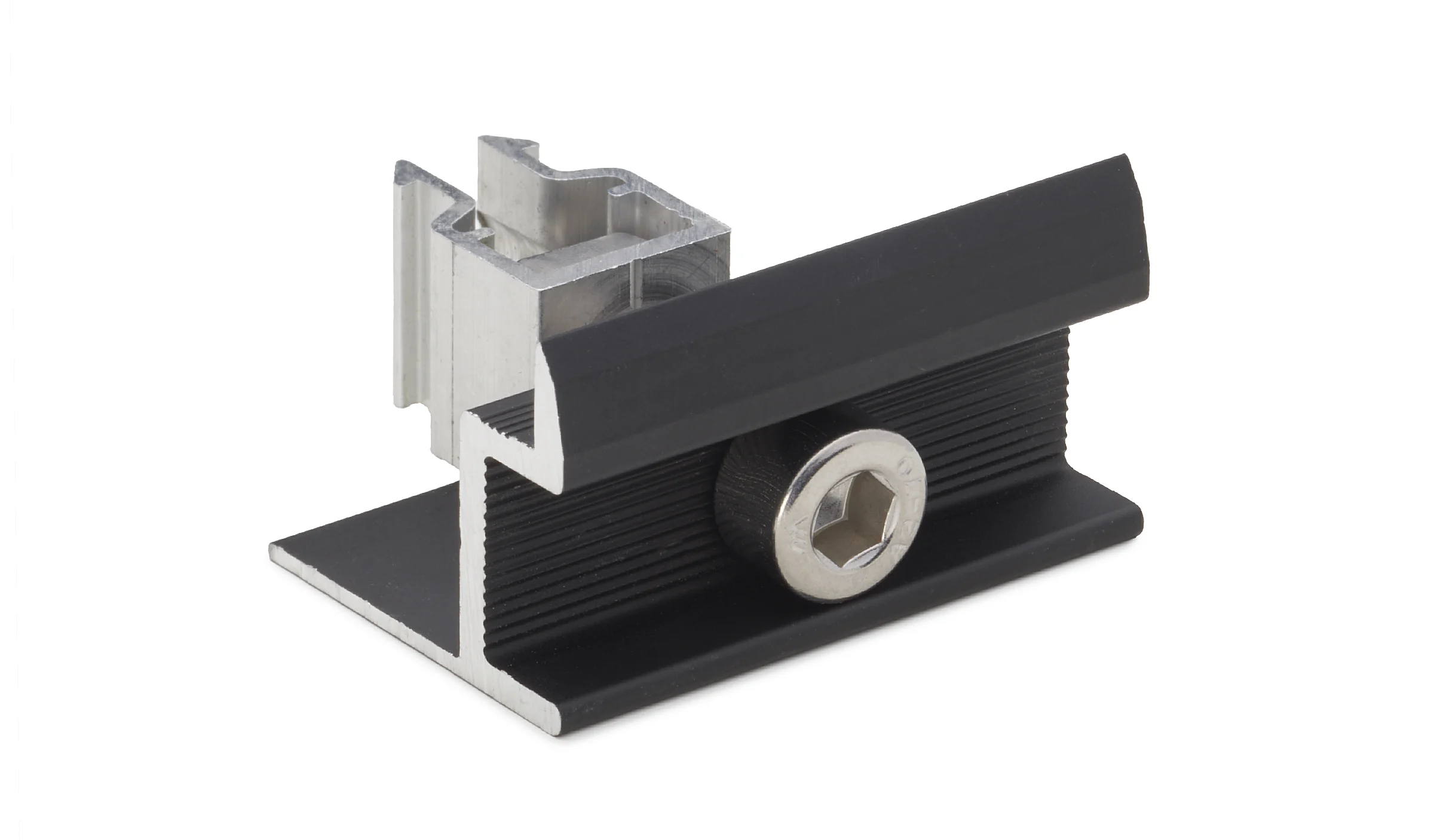

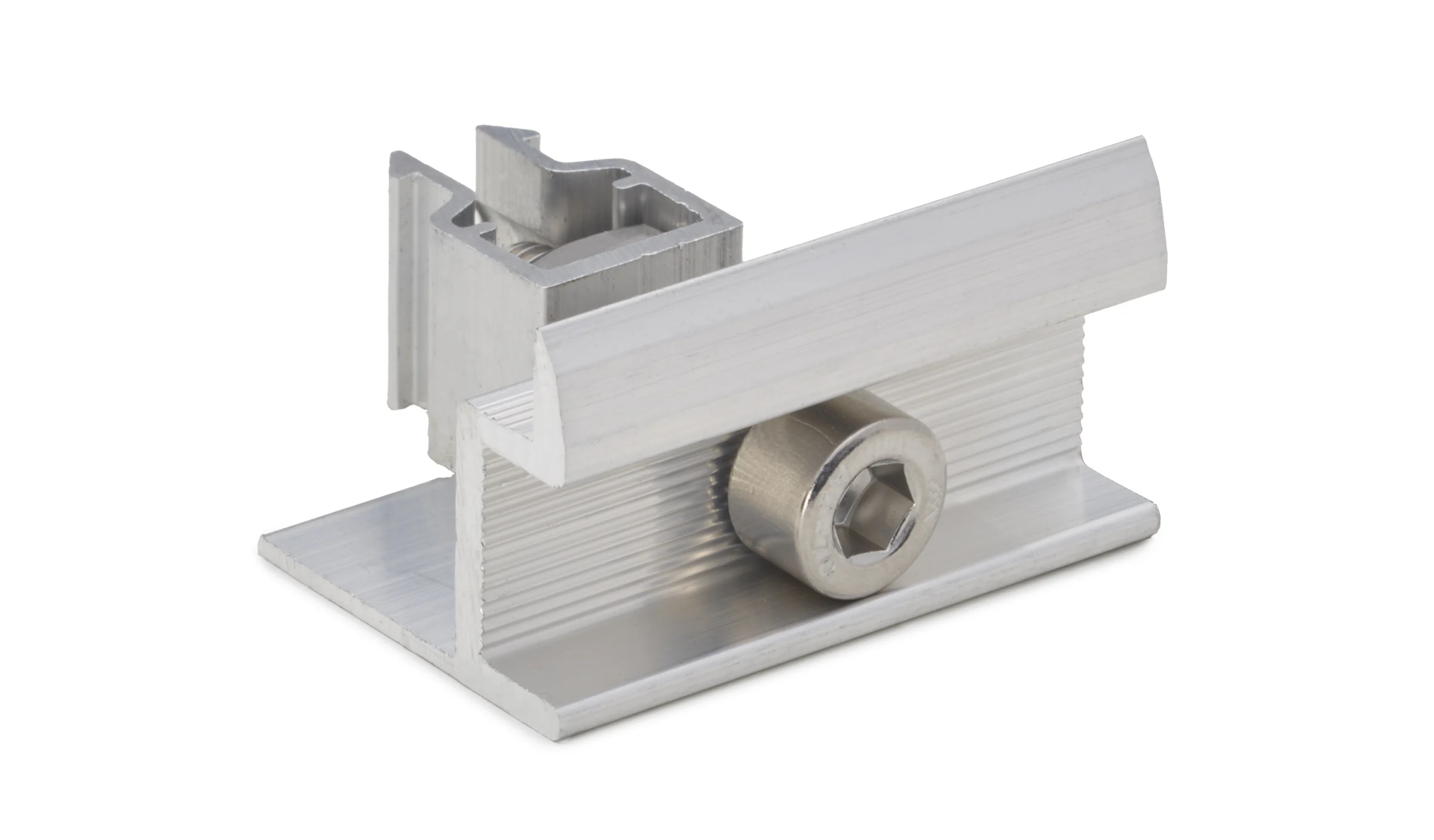

Endklemme (leichte Ausführung) für gerahmte PV-Module. Bitte wählen Sie die Endklemme passend zu der Rahmenstärke Ihres PV-Moduls aus. Wir bieten Endklemmen für fast alle Rahmenstärken an. Nicht im Shop vorhandene Rahmenstärken können wir i.d.R. auch aus längeren Klemmen für Sie kürzen.

Kleinere Mengen (volle VPE) auf Anfrage -> Nutzen Sie das Feld „Bestellhinweise“ bei der Adresseingabe.

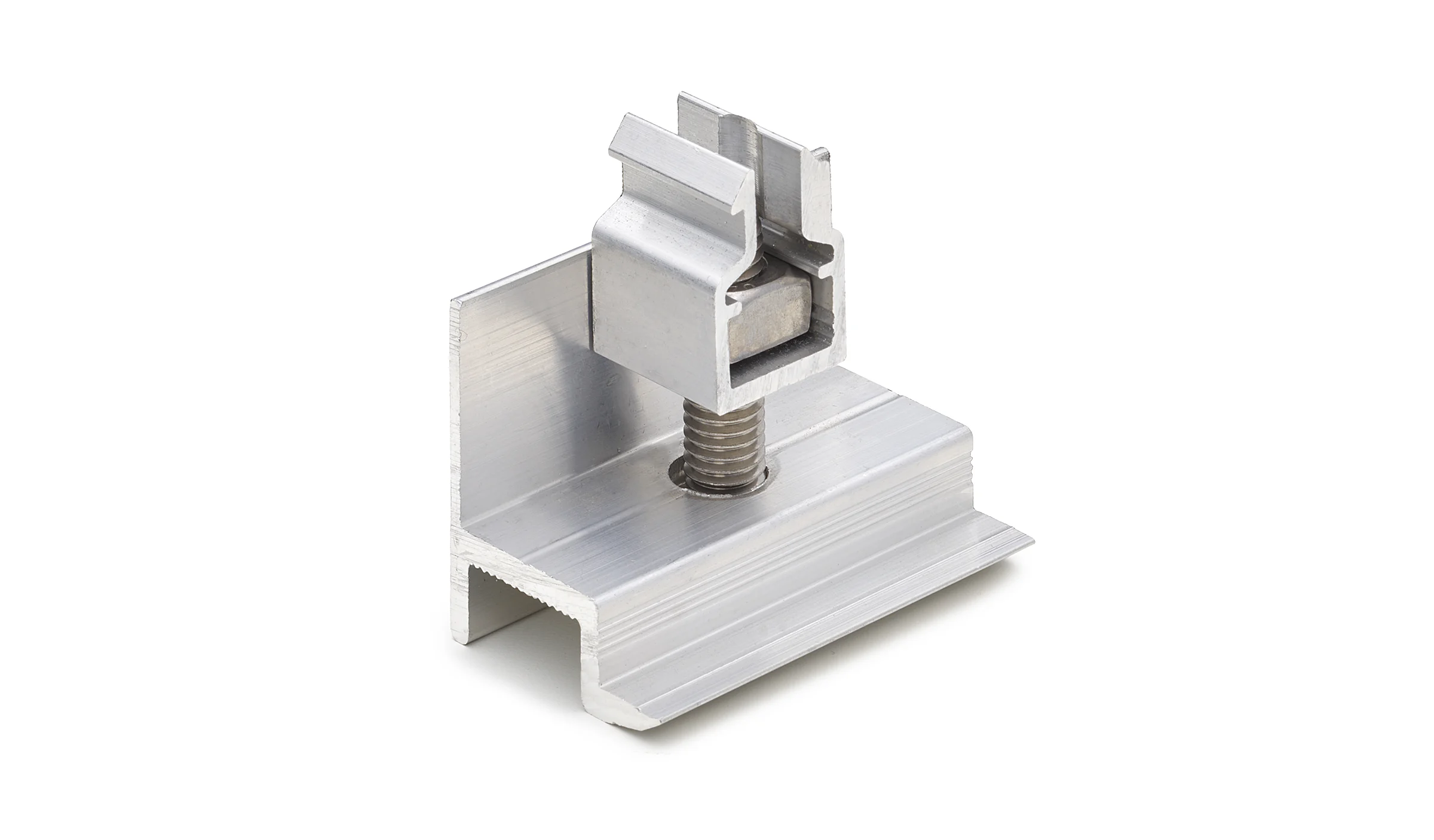

Die Modul-Endklemme unseres Schnellbau-Klick-Systems ist bereits vormontiert. Bei der Modulmontage muss die Klemme nur in den Profilkanal geklickt und die Schraube angezogen werden. Bitte suchen Sie die Klemme passend zu der Modulrahmenstärke Ihres PV-Moduls aus. Schwarz eloxierte Klemmen sind auch in Meeresnähe korrosionsbeständig. Gesamtlänge 5 cm.
