Name: Connect Basic | Mittelklemmen Light - PROFINESS Onlineshop
Availability: InStock

Beschreibung

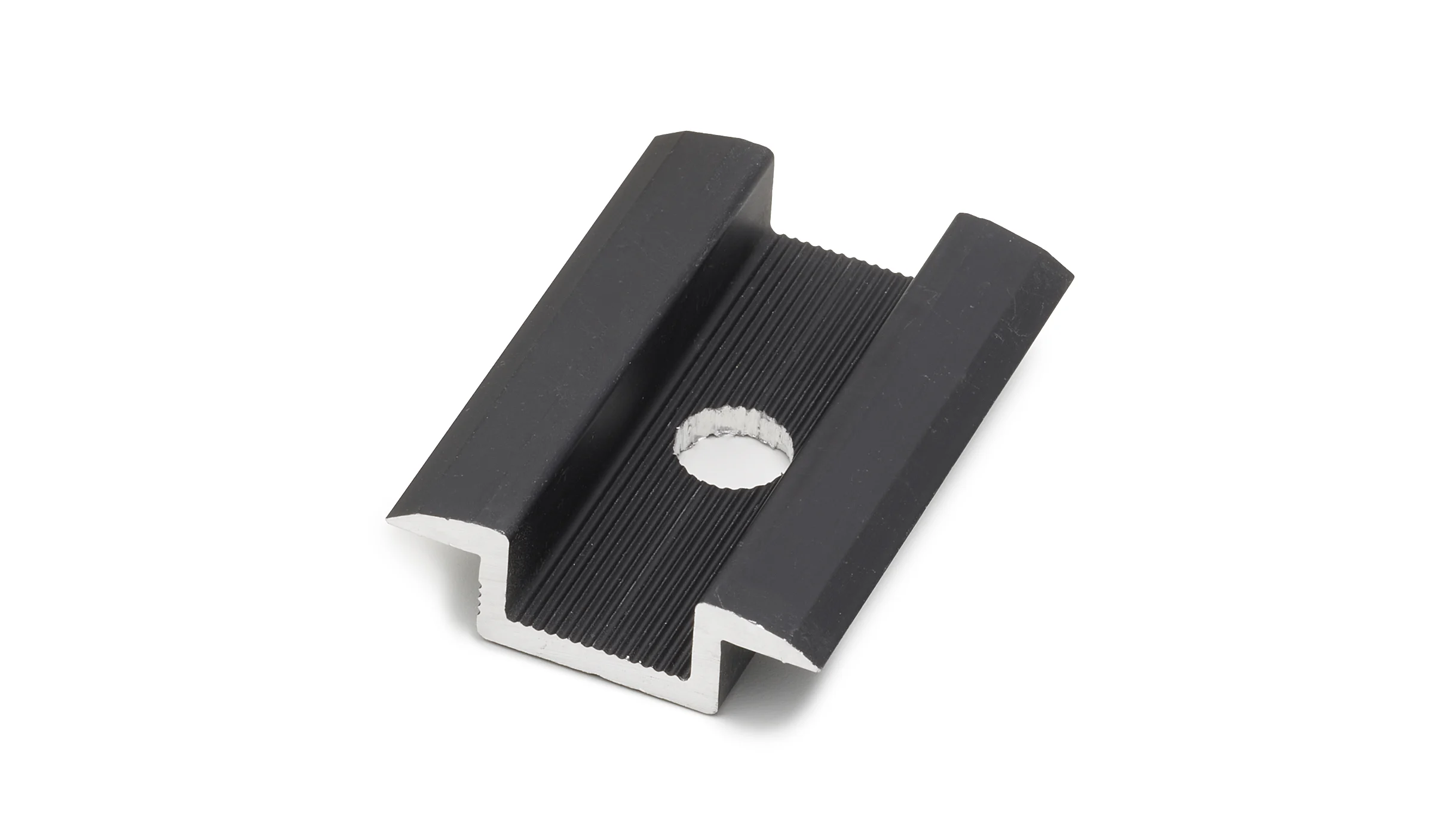

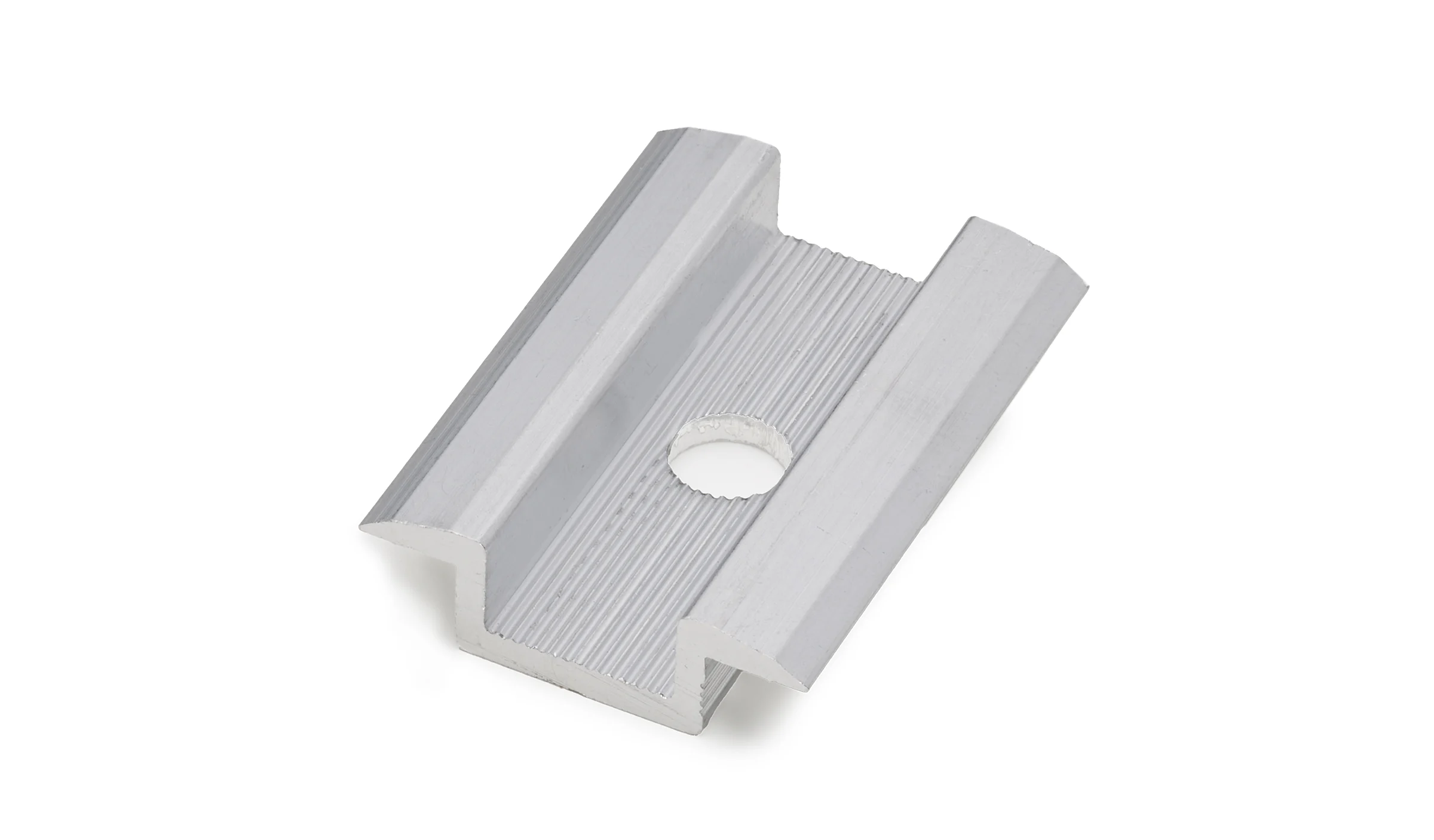

Mittelklemme (leichte Ausführung) für gerahmte PV-Module. Unsere Mittelklemmen sind für alle gängigen Rahmenstärken geeignet.

Kleinere Mengen (volle VPE) auf Anfrage -> Nutzen Sie das Feld „Bestellhinweise“ bei der Adresseingabe.

Die Mittelklemme wird mit einer Zylinderkopfschraube (Innensechskant) in den Nutenstein geschraubt, der im oberen Kanal des Montageprofils eingeklickt wird. Eine Sicherungsscheibe 9250-2-8,4 kann generell immer verwendet werden. Je nach Modulrahmenstärke und Schraubenlänge ist sie auch notwendig, damit die Schraube nicht auf den Profilboden stößt. Die entsprechende Schraubenlänge entnehmen Sie bitte der folgenden Tabelle.

Zusätzliche Sicherungsscheibe

Modulhöhe	Schraube	Sicherungsscheibe
30 mm	Innensechskant M8x34
