Name: Connect Basic | Endklemmen Light
SKU: 5824
Availability: InStock

Beschreibung

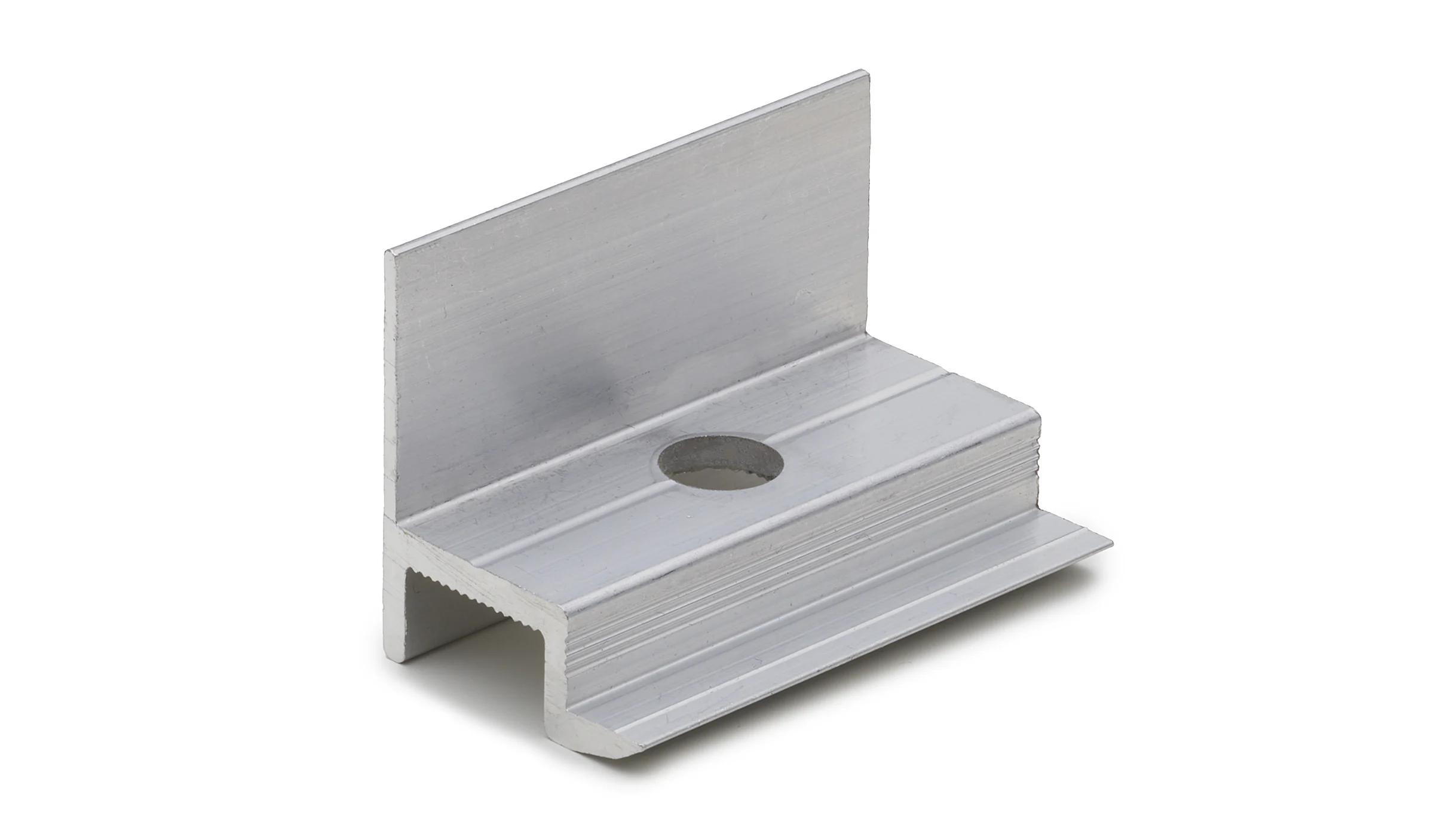

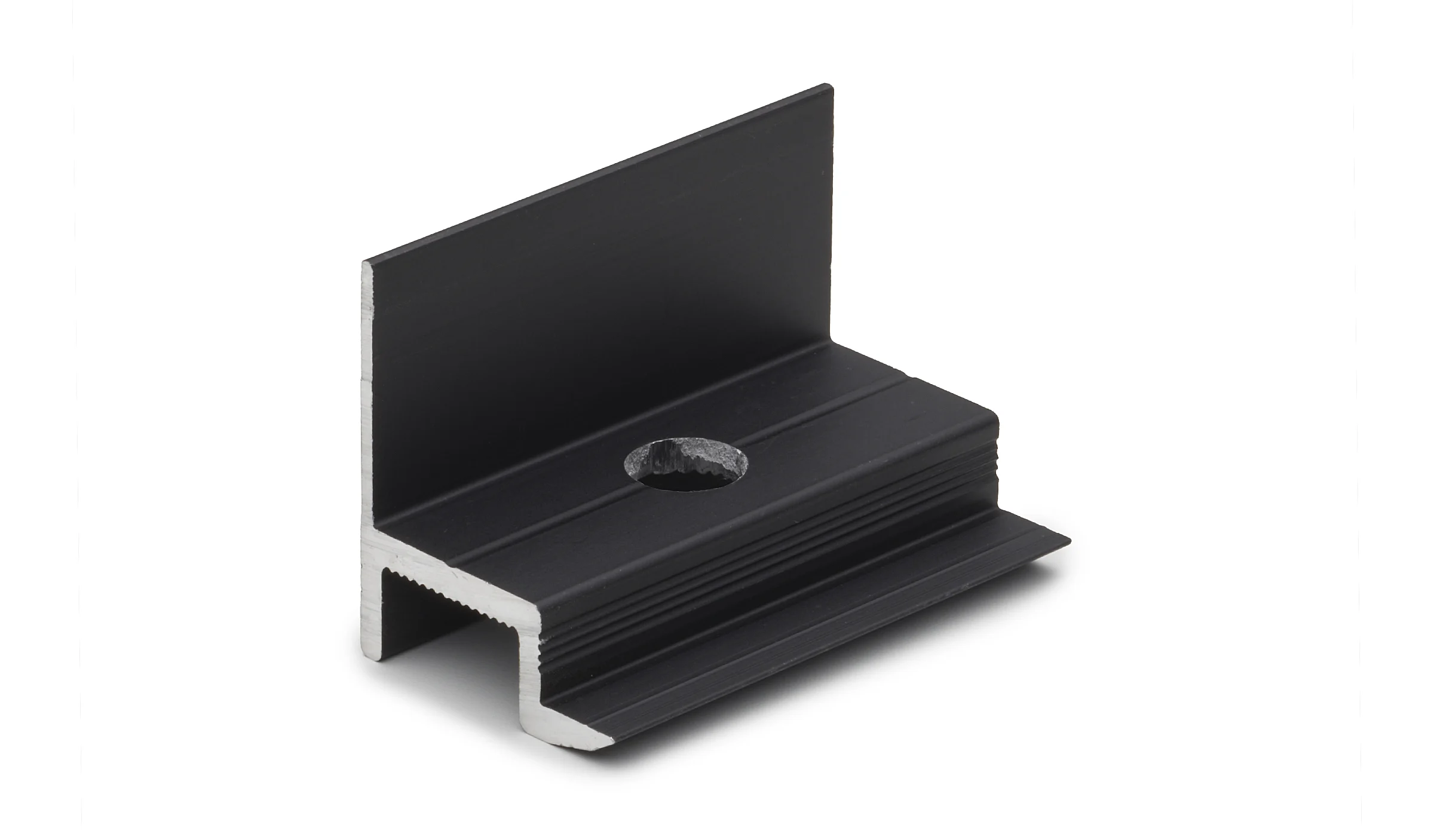

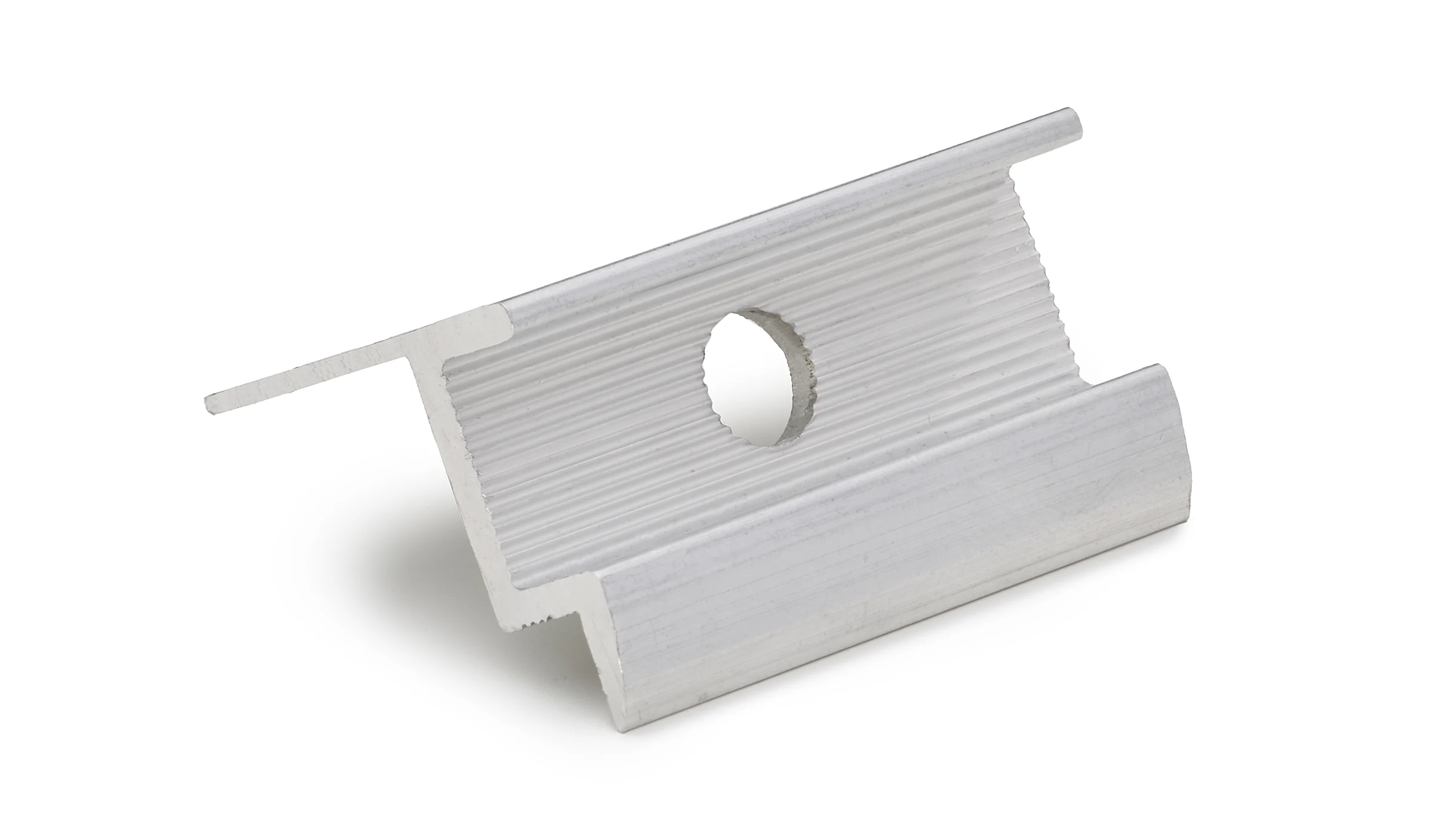

Endklemme (leichte Ausführung) für gerahmte PV-Module. Bitte wählen Sie die Endklemme passend zu der Rahmenstärke Ihres PV-Moduls aus. Wir bieten Endklemmen für fast alle Rahmenstärken an. Nicht im Shop vorhandene Rahmenstärken können wir i.d.R. auch aus längeren Klemmen für Sie kürzen.

Kleinere Mengen (volle VPE) auf Anfrage -> Nutzen Sie das Feld „Bestellhinweise“ bei der Adresseingabe.

Die Endklemme wird mit einer Zylinderkopfschraube (Innensechskant) in den Nutenstein geschraubt, der im oberen Kanal des Montageprofils eingeklickt wird. Eine Sicherungsscheibe 9250-2-8,4 kann generell immer verwendet werden, je nach Modulrahmenstärke und Schraubenlänge ist sie auch notwendig, damit die Schraube nicht auf den Profilboden stößt. Die entsprechende Schraubenlänge entnehmen Sie bitte der folgenden Tabelle.

Modulhöhe	Schraube	Sicherungsscheibe
30 mm	Innensechskant M8x34
